Pololu 15V, 500mA Step-Down spændingsregulator D24V5F15 2847

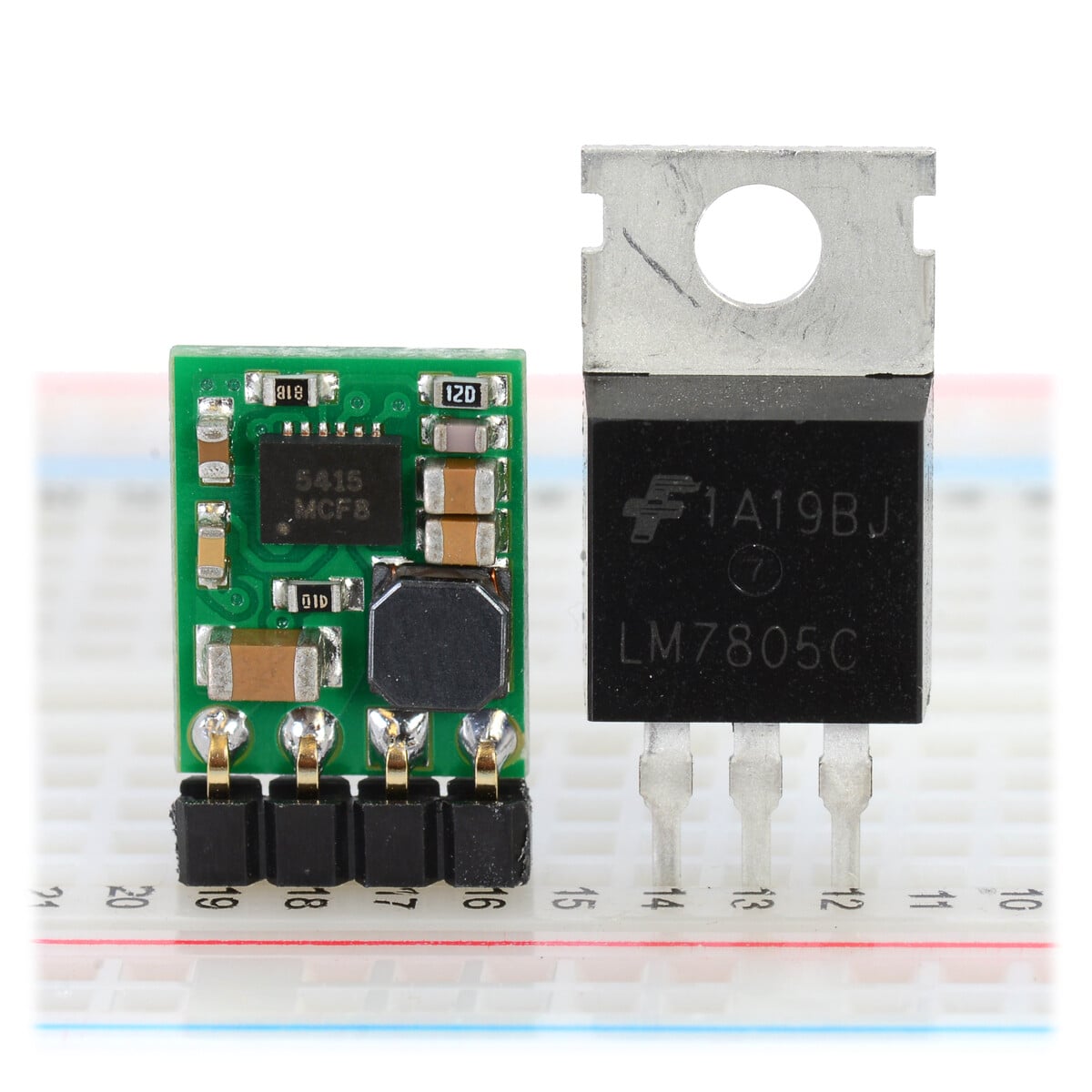

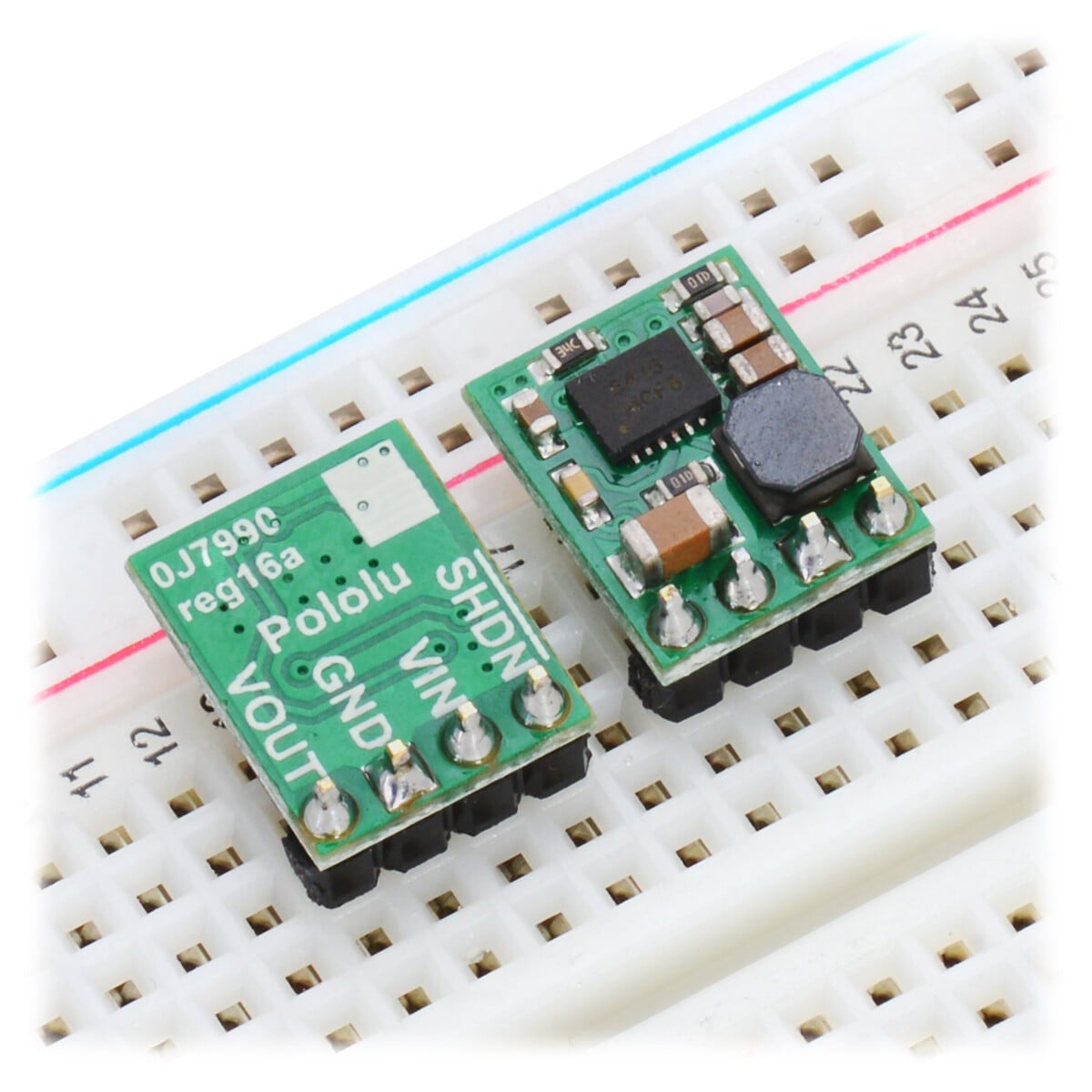

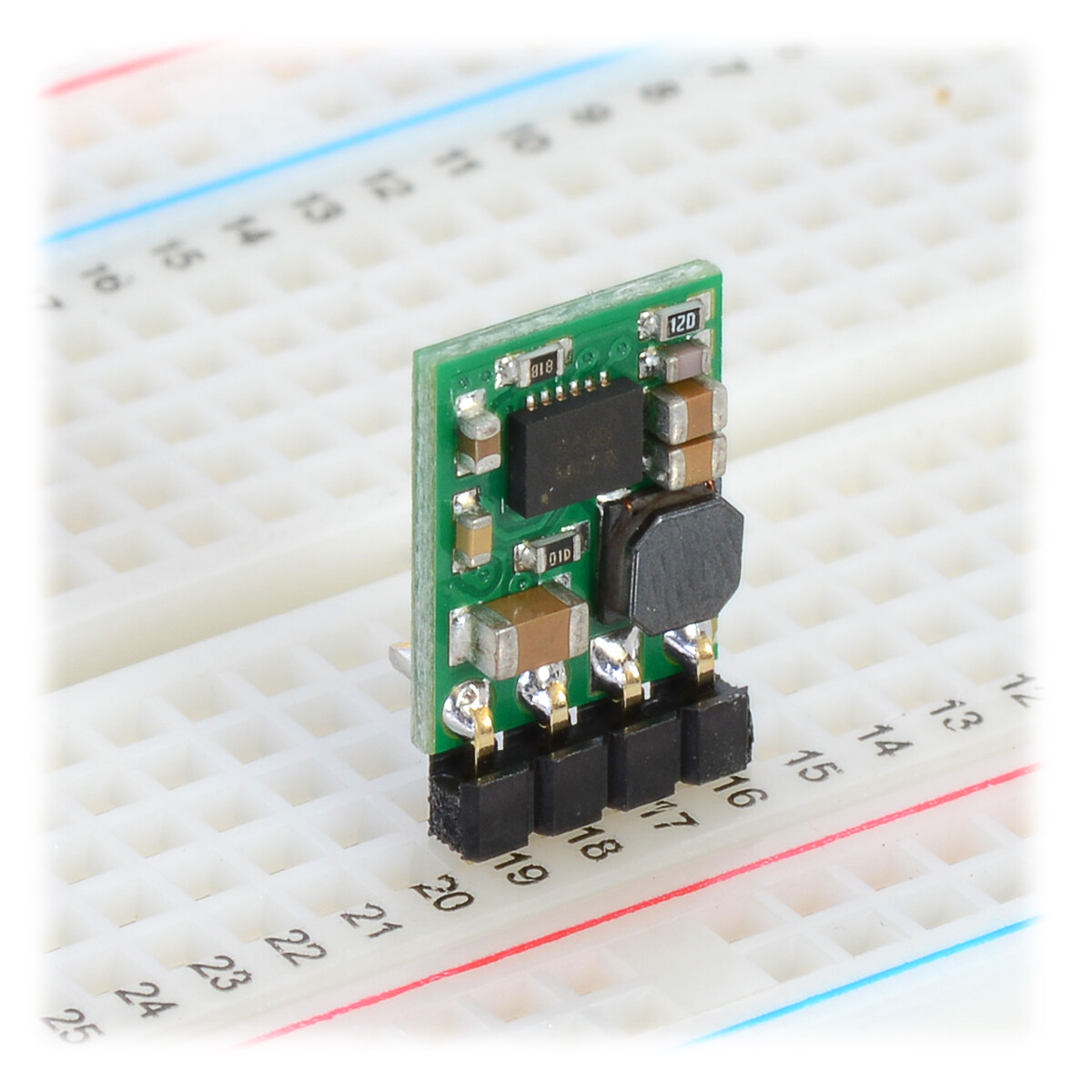

Den kompakte (0,4 x 0,5 Zoll) D24V5F1 synkron Spændingsregulator tager en indgangsspænding på op til 36 V øger og reducerer den effektiv 15 V  ved samtidig hensyntagen til en maksimal udgangsstyrke 500 mADenne regulator tilbyder typiske effektiviteter mellem 90 % og 95 % og har en meget lav dropout, så den kan bruges med indgangsspændinger på kun et par hundrede millivolt over 15 V. Stikkene har en afstand på 0,1 tommer, hvilket gør denne printplade kompatibel med standard ikke-lodningsplader og Perfboards.

• Indgangsspænding:
  • Udgangsspændinger fra 1,8 V og 2,5 V med 3 V til 36 V
  • [Udgangsspænding + Dropout-spænding] på 36 V for udgangsspændinger på 3,3 V og højere
• Fast 1,8 V, 2,5 V, 3,3 V, 5 V, 6 V, 9 V, 12 V eller 15 V udgang (afhængigt af regulatoren) med 4 % nøjagtighed.
• Maksimal udgangsstrøm: 500 mA
• Typisk effektivitet på 80 % til 93 %.
• 500 kHz skiftefrekvens (hvis ikke i energibesparende tilstand)
• 200 µA typisk strøm i hvile
• Overstrøms- og kortslutningsbeskyttelse, overtemperaturbegrænsning
• Lille størrelse: 13 mm x 10 mm x 3 mm
• Vægt: 0,6 g. Uden inkluderede optionelle header.

Generelle specifikationer

• Minimumdriftspænding: 15,1 V. Til små belastninger; Denne spænding stiger omtrent lineært op til 15,8 V ved 500 mA udgang.
• Maksimal driftsspænding: 36 V
• Maksimal udgangsstrøm: 500 mA
• Udgangsspænding: 15 V
• Polaritetsbeskyttelse?: Ja
• Maksimalt hvilestrøm: 0,2 mA. I aktiveret tilstand (SHDN = HIGH) uden belastning; I deaktiveret tilstand er det proportional med indgangsspændingen (360 μA, når indgangen er 36 V).
