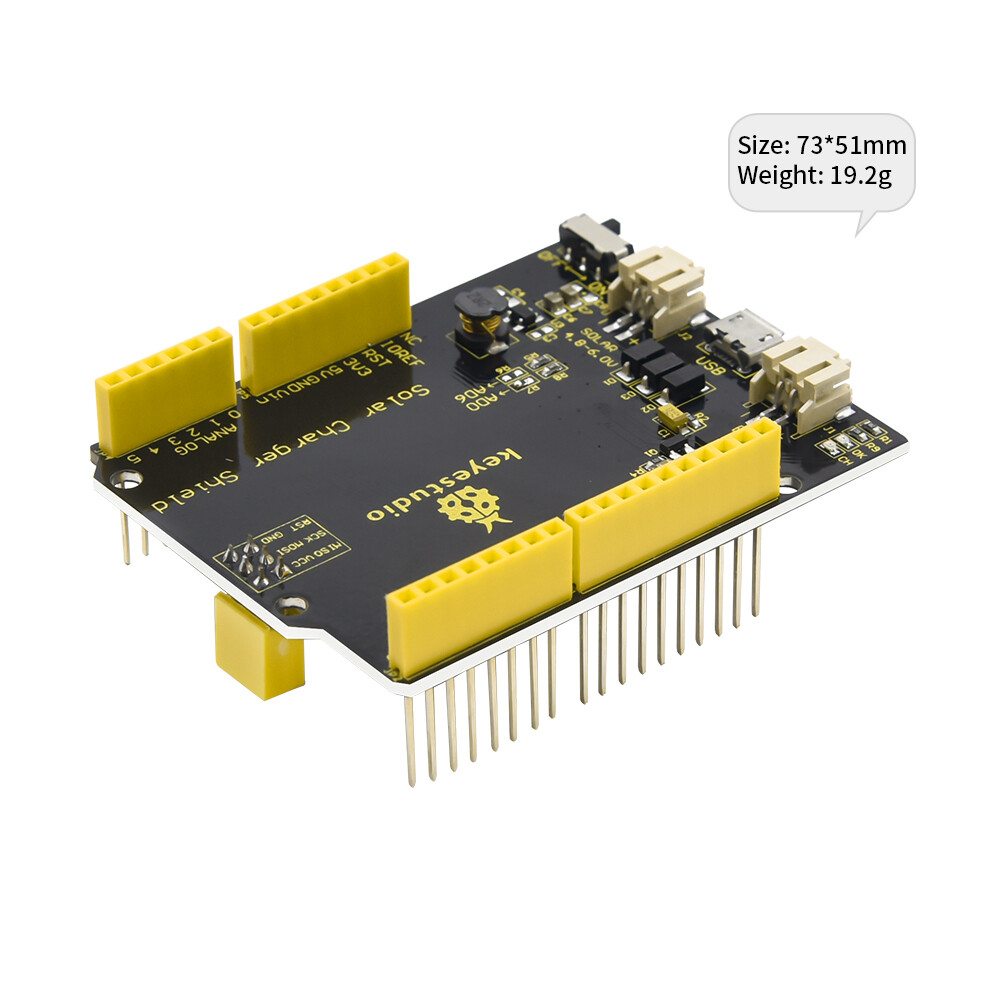

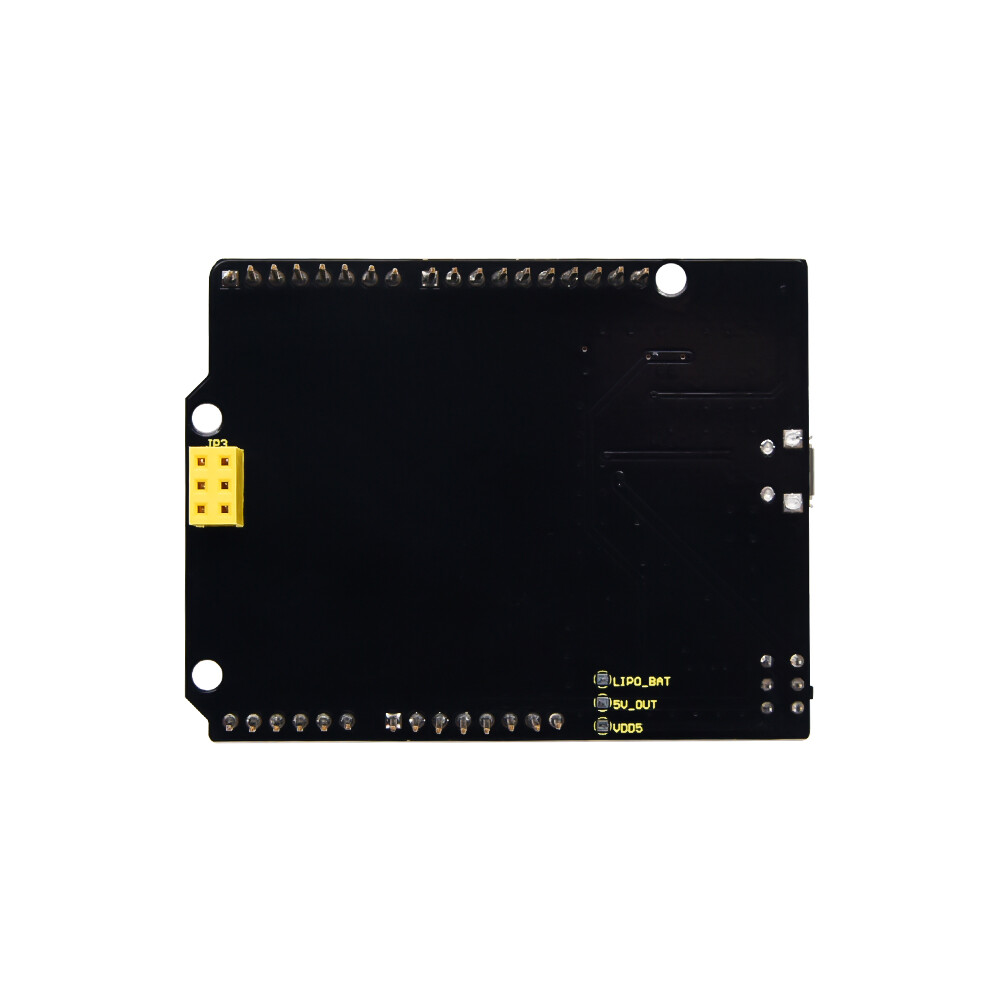

Keyestudio Solar Charger Shield for Arduino Uno genopladeligt batteri

Keyestudio Solar-Ladegerramme er hjemsted for energisamler, strømstyring og opladning, en staplet ramme kompatibel med UNO R3 kontrolkort.

Med dette shield kan BAT-grænsefladen levere 5V, når der er tilsluttet akkumuleringer på 3,0V-4,2V. Samtidig kan solopladningsskærmen forsynes med strøm via USB-grænsefladen og SOL AR-porten. Når DIP-kontakten er sat til ON, drives UNO R3-pladen enten af eksterne batterier eller via USB-tilslutningen.

Desuden lyser CH-LED’en (rød), når de eksterne batterier oplades; og OK-LED-indikatoren lyser, når de er fuldt opladede.

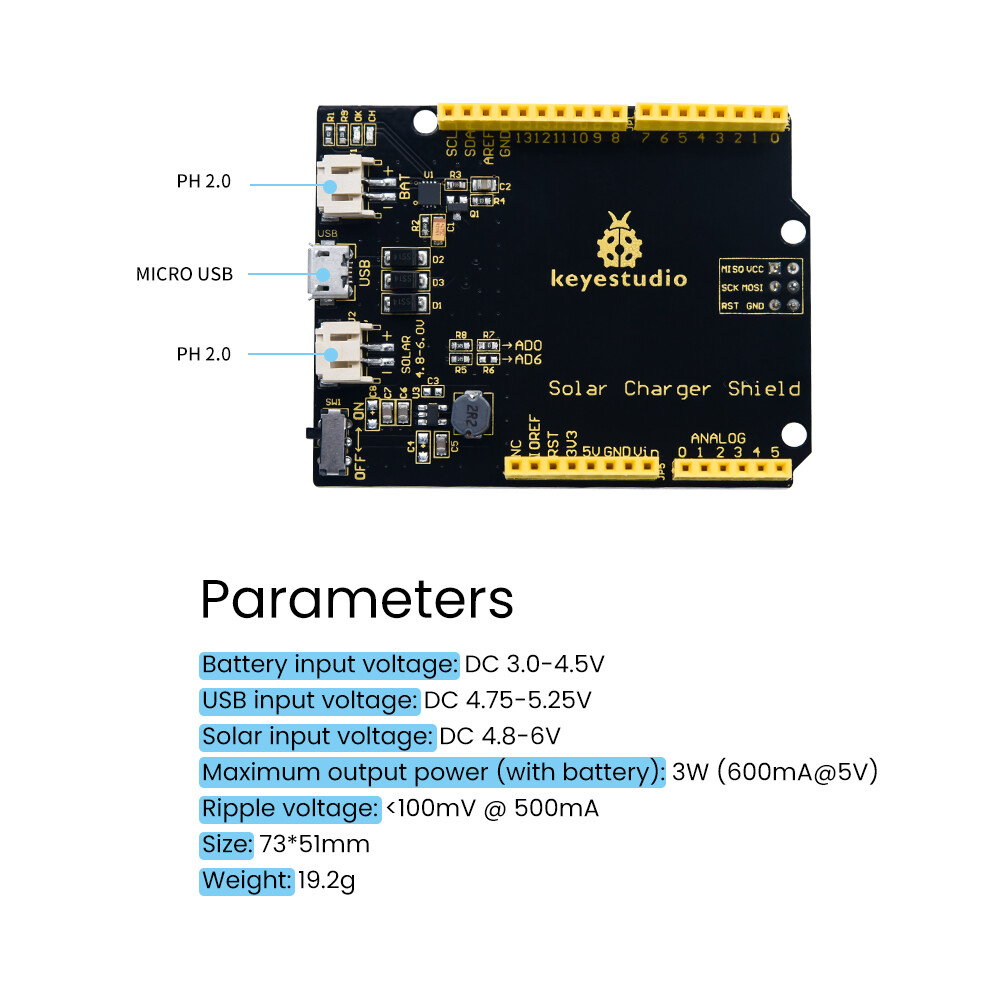

Parametre

• Batteri-indgangsspænding: DC 3,0-4,5V
• USB-indgangsspænding: DC 4,75-5,25V
• Solindgangsspænding: DC 4,8-6V
• Maksimal effektudgang (med batteri): 3W (600mA @ 5V)
• Ripple-spænding: <100mV @ 500mA
• Størrelse: 73*51 mm
• Vægt: 19,2 g

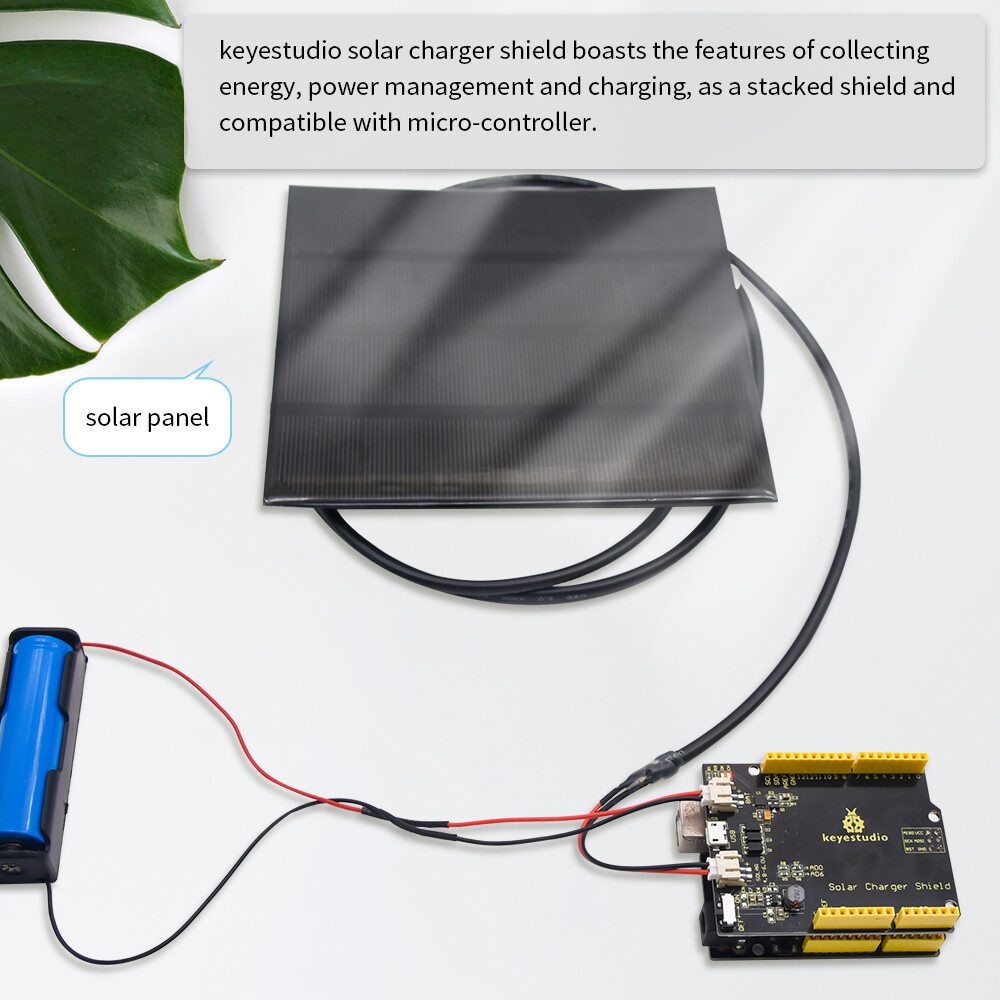

Opladning via solcelleanlæg

1. Solpanelet kan oplade batterierne ved hjælp af sollys og glødelamper. Det kan generere strøm fra ultraviolet eller infrarød stråling.
2. Hvis solpanelet er mindre end 20 cm fra glødepæren, er opladningseffektiviteten lav.
3. Juster vinklen på solpanelet, så det modtager mest muligt lys
4. Übermäßige Exposition over vand eller vanddamp kan forårsage oxidation af solmodulet og reducere effektiviteten af omdannelsen.
5. Fjern venligst plastikbeskyttelsesfilmen på solmodulet, før du bruger det. Vær forsigtig med solmodulet og undgå ridser og stød.

Bemærk: Solcelle og batteri er ikke inkluderet.

Downloads

• Datenblatt
