Adafruit Silicon MEMS Mikrofon Breakout – SPW2430, Frekvensområde 100Hz – 10KHz 2716

Beskrivelse

Vi har nu et breakout-board til et super lille MEMS-mikrofon. Ligesom klassiske elektretmikrofone kan MEMS-mikrofoner registrere lyd og omdanne den til spænding, men de kræver ikke en forimpedans eller en forstærker – alt i ét! SPW2430 er et lille, billigt MEMS-mikrofon med et frekvensområde på 100Hz – 10KHz, der er velegnet til næsten alle generelle lydoptagelser og -detektioner.
Denne breakout-board er bedst egnet til projekter som taleombytning, lydoptagelse og -sampling samt audio-reaktive projekter med FFT. For at holde breakout-boardet lille og simpelt har vi kun inkluderet en 3V strømforsyning (mikrofonen kræver 3,3V DC) og filterkondensatorer. Der er ikke inkluderet en ekstra operationsforstærker, og udgangsspændingen har en spænding på 0,67 V DC og ca. 100 mVpp (peak-to-peak), når man taler tæt på mikrofonen, hvilket er godt, hvis man vil tilslutte den til noget, der forventer en input med linjeniveau, uden at det “klippes”. Peak-to-peak kan være op til 1Vpp ved meget højt lydniveau. Hvis du har brug for et mikrofon med justerbar forstærkning eller auto-gain-kontrol, finder du vores mikrofon- og forstærkerløsninger.

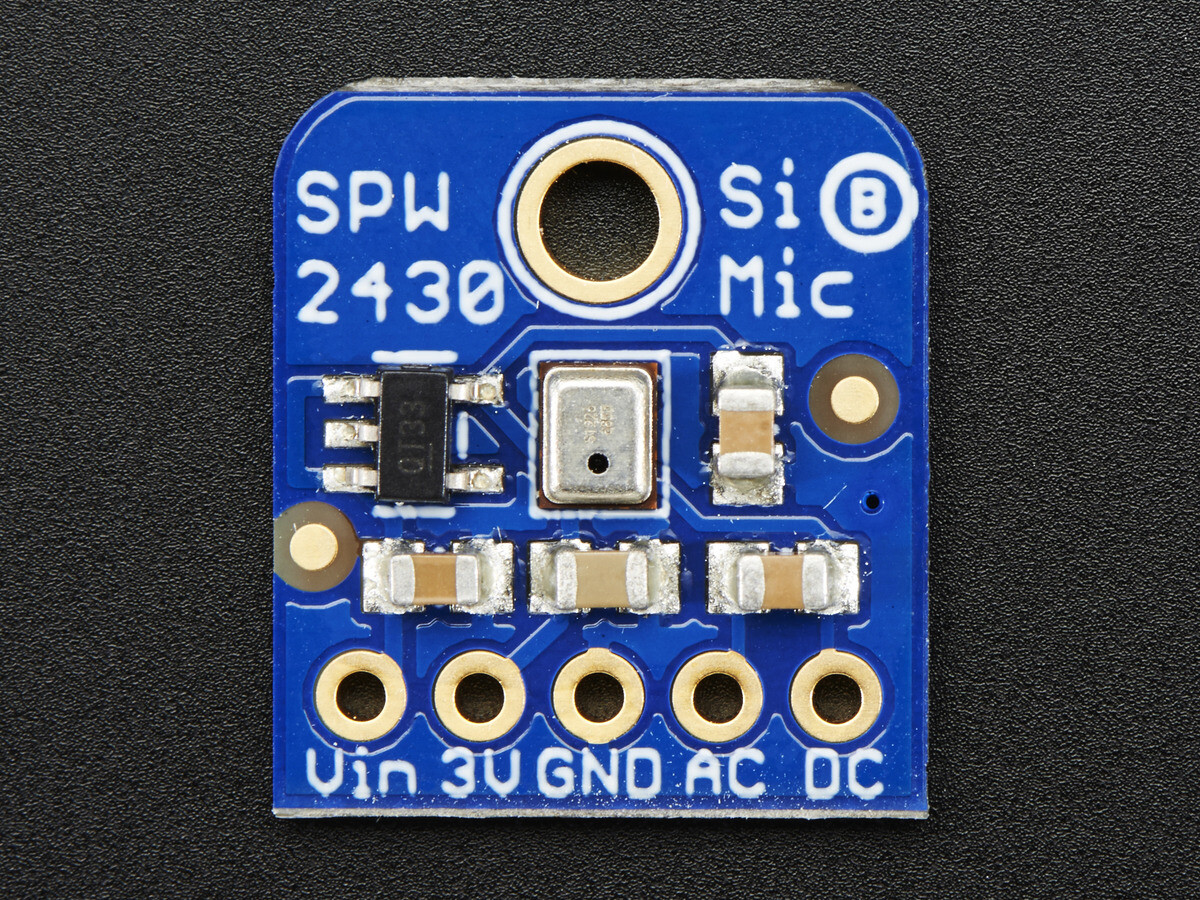

Det er simpelt: Forbind GND med jord, Vin med 3,3-5VDC. For den bedste ydeevne skal du bruge den “mindste” tilgængelige strømforsyning (hvis du bruger et Arduino, vil det være 3,3V-forsyningen). Audiobølgeformen udlæses fra pinnen. DC kommer. Udgangen har en DC-bias på 0,67V, så selv når det er helt stille, vil du måle en lille afvigelse. Hvis dit lydudstyr kræver AC-koblet audio, kan du trække signalet fra pinnen. AC fjerne, at den har en 10µF-kondensator i serie.
Ausgangspinden er beregnet til at forbinde højttalere eller andet end de mindste in-ear-øretelefoner – du har brug for en lydforstærker (f.eks. vores 3,7W stereo-forstærker), hvis du vil tilslutte forstærkeren direkte til højttalere. Hvis du tilslutter en mikrocontroller-pin, har du ikke brug for en forstærker eller afkoblingskondensator – forbind DC-Forbind direkte med ADC-pinnen på mikrocontrolleren.

TEKNISKE DETALJER

• Vægt: 0,9g

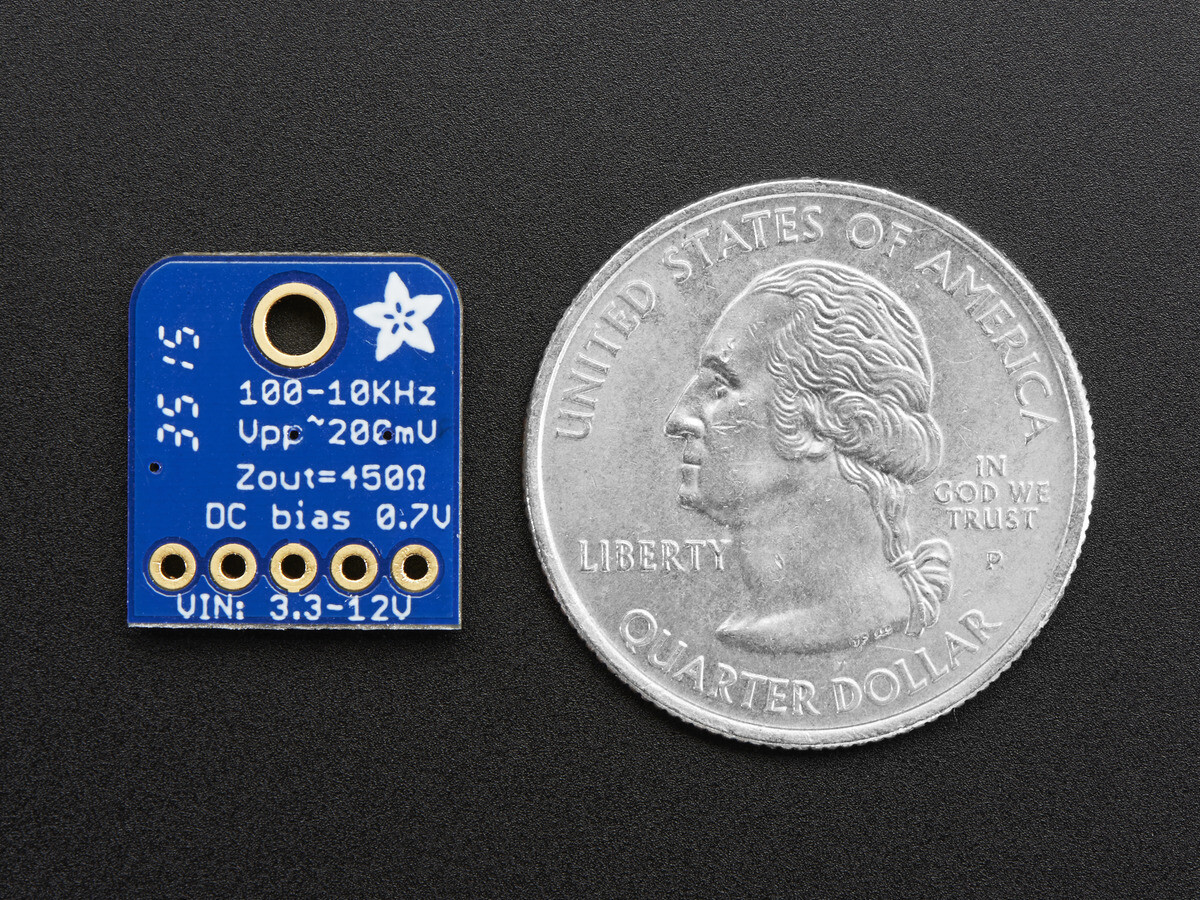

• Mål: 15,8 x 14,1 x 2,9 mm
