Adafruit 5V 1,8A Isoleret Udgang PoE-modul Fungerer med Raspberry Pi 3 B+ 3848

Beskrivelse

Power over Ethernet (PoE) kan gøre din projektkabelføring til en leg – i stedet for en strøm- og dataledning kan du bruge et Ethernet-kabel til begge dele! Alt, hvad du har brug for, er dette praktiske PoE-modul og adgang til Center-pins på dit Ethernet-kompatible kort. Tilslut de fire indgangsledninger og lad den anden side styre dig med 5V 1,8A. Fantastisk!

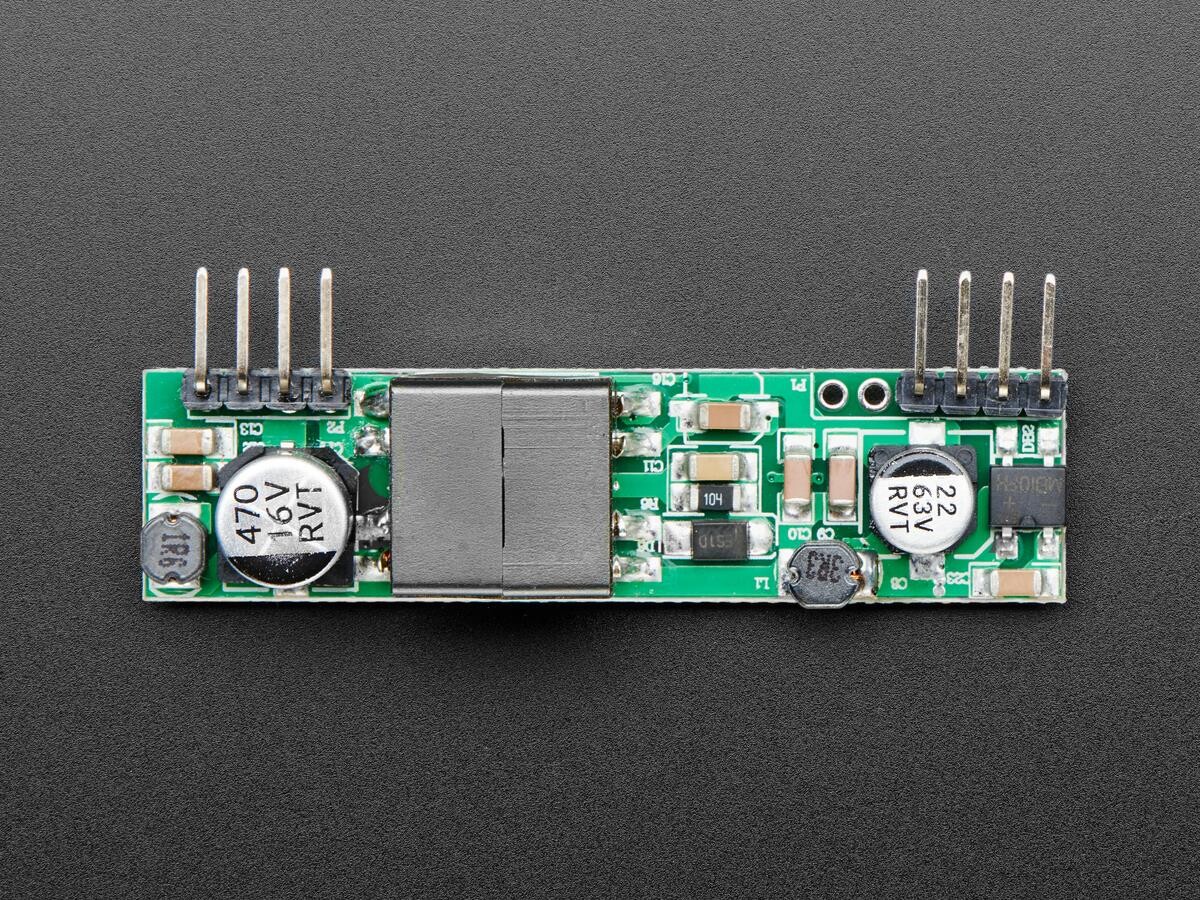

Denne version af PoE-modulet har en transformator i midten, hvilket er det store og klodsede stykke, så der ikke er nogen direkte elektrisk forbindelse mellem de 5V strømforsynings- og jordkabler samt Ethernetkablet.

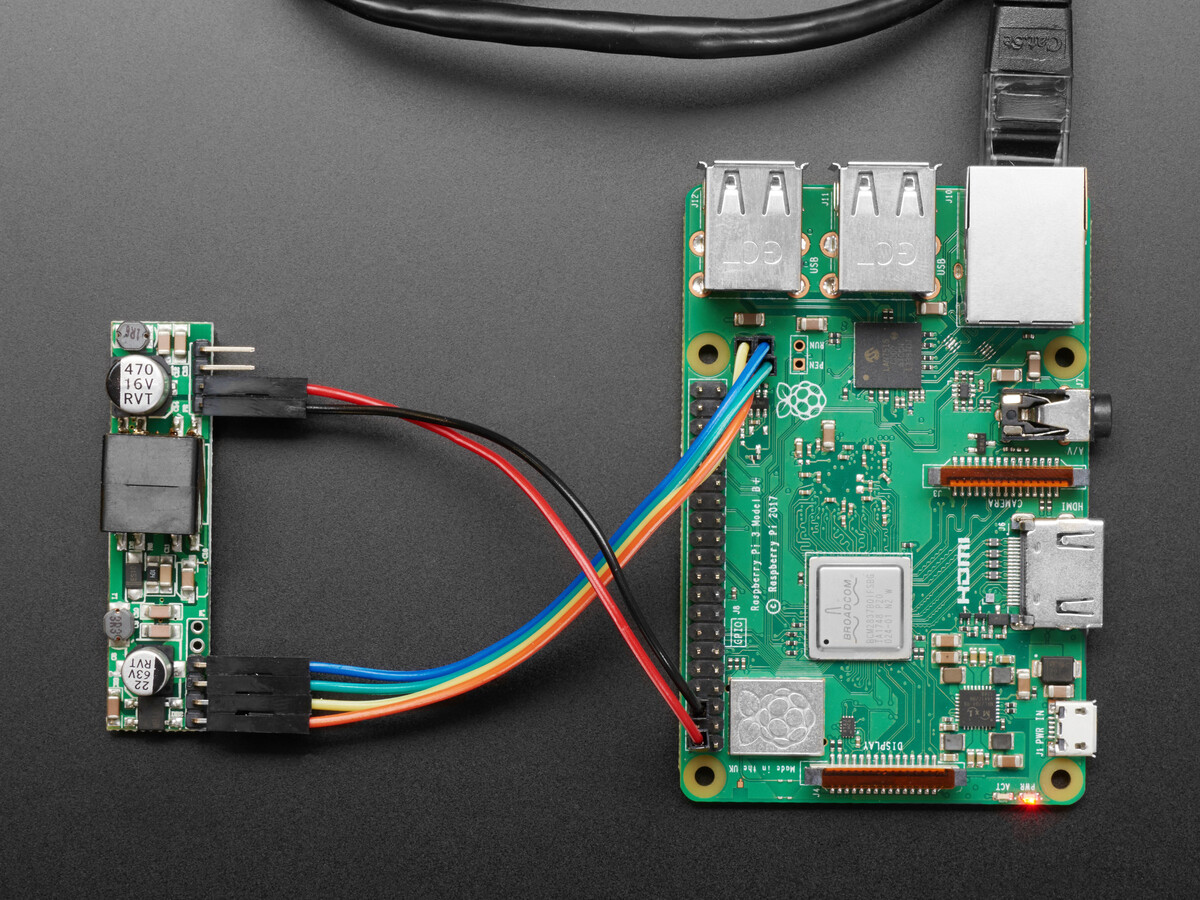

Dette modul fungerer godt med Raspberry Pi 3 Model B+, som har 4 stifter på headeren. Som I kan se på vores billeder, skal I kun bruge nogle hun- og han-jumperstifter til at forbinde Ethernet-ledningerne til modulet, og derefter to ledninger til at bringe de 5V tilbage til headeren. Bemærk, at selvom et 2,5A strømforsyning anbefales til en Pi 3B+, er det kun nødvendigt, hvis I tilslutter mange ekstra komponenter (f.eks. en 7″ skærm!), men 1,8A dækker et stort udvalg af anvendelser, da strømforbruget uden ekstra komponenter typisk ligger på omkring 0,7A.

Tekniske detaljer

at bruge:

• Indgangsspændingsområde: 42 til 55 VDC (48V nominelt)
• Udgangsspændingsområde: 4,75 til 5,25 V (5 V nominelt)
• Nominalstrøm: 1,8A
• Effektivitet: 80%
