Adafruit 1,2 Zoll LED-Matrix 16×8 med Backpack Ultra Bright Square Grønne LEDs 2042

Med 16×8-LED-Matrix rygsæk Vi har fordoblet matrixkapaciteten i dit projekt ved at gøre det supernemt at bringe to separate 8×8-matricer på et kompakt print! Matricer som disse er “multiplerede”. For at styre 64 LED’er, skal du bruge 16 stik, og for at styre 128 LED’er, skal du bruge 24 stik. Det er mange stik, og der findes driverchips som MAX7219, der Matrixer kan styre, men der kræver meget kabeling og optager meget plads. Her hos Adafruit forstår vi jeres frustration! Ville det ikke være fantastisk, hvis I kunne styre to matricer uden at skulle bruge en masse kabeling? Så er denne flotte 16×8 LED-matrixrygsæk løsningen. Den fungerer perfekt med de matricer, som vi fører i Adafruit-butikken, og gør det nemt at tilføje et lyst lille display.

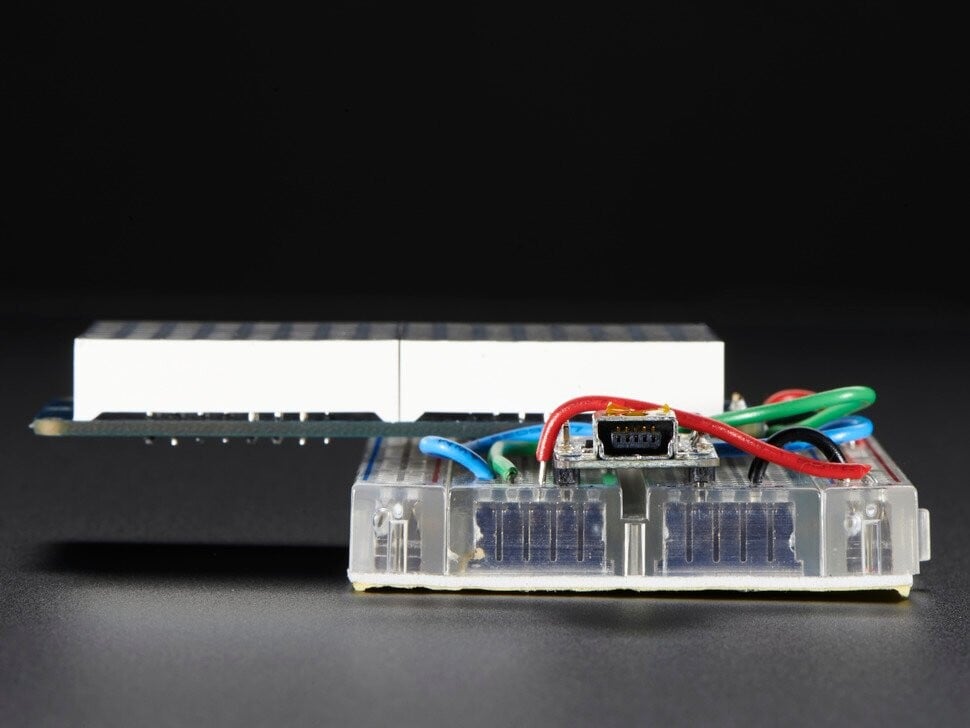

16×8-rygsækken er også fremragende til at skabe løbende displays eller små videodisplays. I vores eksempel har vi konfigureret det, så ord flyder fra en matrix til den anden – ligesom et skilt foran en miniaturebilforretning. Vi har demonstreret dette med Drikke (ikke inkluderet) så alt leveres i en flot, kompakt pakke.

Rygsækken bruger en HT16K33-driverchip, der håndterer hele det tunge løft for dig. Denne chip har et indbygget ur, så den kan styre displayet. Den bruger konstantstrømsdrivere til ultra-lyse, konsistente farver (de ovenstående billeder er taget med den mørkeste indstilling for at undgå overbelastning af vores kamera!), 1/16-trin justering af displayet, alt via en simpel I2C-interface. Hvert matrixrygsæk leveres med tre jumpers til adressevalg, så du kan forbinde op til 8 x 1,2 tommer 16 x 8 på én enkelt I2C-bus.

Dette sæt indeholder:

• En fuldt testet og monteret 16×8 1,2″ LED-rygsæk
• 2x ultralette kvadratiske 8×8 grønne matricer
• 4-Pin-Header

For at fastgøre de to matricer på rygsækken er der brug for lidt lodning, men det er meget nemt og tager kun omkring 10 minutter.

Selvfølgelig har vi også en detaljeret guide i klassisk Adafruit-stil, som viser dig, hvordan du lodder, tilslutter og styrer displayet. Vi har endda skrevet et meget flot bibliotek til taskerne, så du kan komme i gang på mindre end en halv time og vise billeder på matrixen eller tal på 7-segmentdisplayet. Hvis du overvejer matrixdisplays, men har tøvet på grund af kompleksiteten, er dette løsningen, du har ledt efter!

Tekniske detaljer

• Rygsækdimensioner: 72 x 32 x 2 mm
• Matrixmål: 32 x 32 x 7 mm
• Pennenlængde: 13 mm

Denne chip/kort bruger I2C 7-bit adresse mellem 0x70-0x77, som kan vælges med jumper.

Downloads

• WikiHersteller-Wiki
