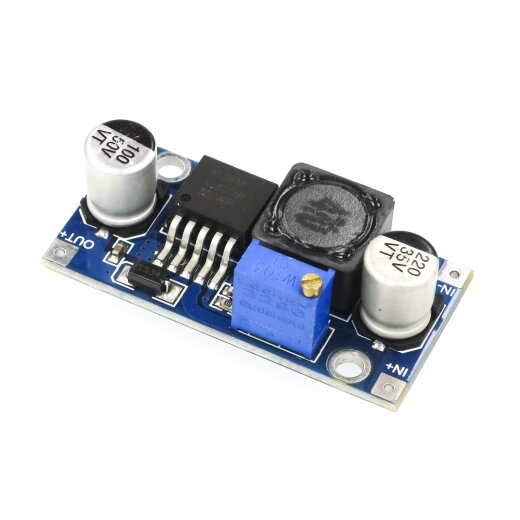

XL6009 DC-DC justerbar step-up spændingsregulator power boost modul

Beskrivelse:

XL6009 chipmodul bruger høj kvalitet, høj effektivitet (op til 94%), lav varme. Den kan fungere uden køler i 15W, eller med køler på 20W.

Specifikator:

• Mål (L x B x H): Ca. 43 x 21 x 14 mm (med potentiometer)
• Indgangsspænding: 3V – 32V
• Udgangsspænding: 5V – 40V (justerbar)
• Udgangsstrøm: Nominel strøm 2A, 4A max (ekstra køleplade påkrævet)
• Effektivitet: Op til 94 %
• Potentiometerjusteringsområde: med uret (øgning), mod uret (mindsk)
• Skiftefrekvens: 400kHz
• Ensretter: Ikke-synkron ensretter
• Modulfunktioner: Ikke-isoleret nedtrapningsmodul (Buck)
• Driftstemperatur: -40 til 85 grader Celsius (udgangseffekt 10W eller mindre)
• Temperaturstigning ved fuld last: 40 grader Celsius
• Belastningsændring: ±0,5 %
• Spændingsregulering: ±0,5 %
• Dynamisk resonanshastighed: 5% 200uS
• Tilslutningstilstand: Svejste strukturer samt stift kan loddes direkte til print

En meddelelse:

Dette modul er justerbart trykmodul. For at ændre udgangsspændingen kan du justere modulet via den aftagende blå justerbare modstand. Den maksimale udgangsspænding er 40V.

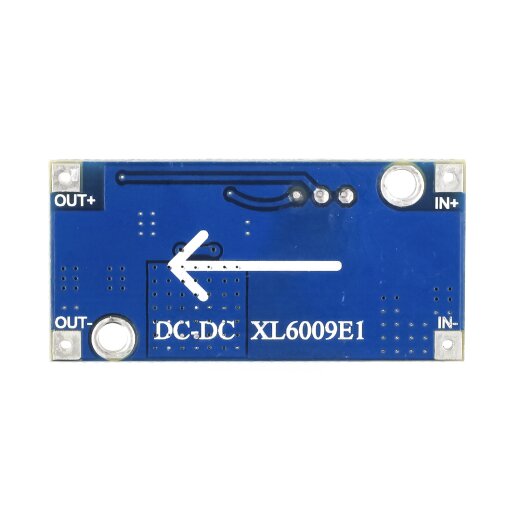

Moduler angivet via IN – (minus indgang), IN + (positiv indgang), OUT – (negativ udgang), OUT + (positiv udgang) skal tilsluttes korrekt, ellers kan det forårsage beskadigelse af modulet.

Overskrid ikke modulets nominelle udgangseffekt, for eksempel kan modulet (20W) ikke bruges til at forsyne laptop (90W). Dette modul har ingen udgangskortslutningsbeskyttelse.

Indhold:

• 1xXl6009 step-up spændingsregulator justerbar
