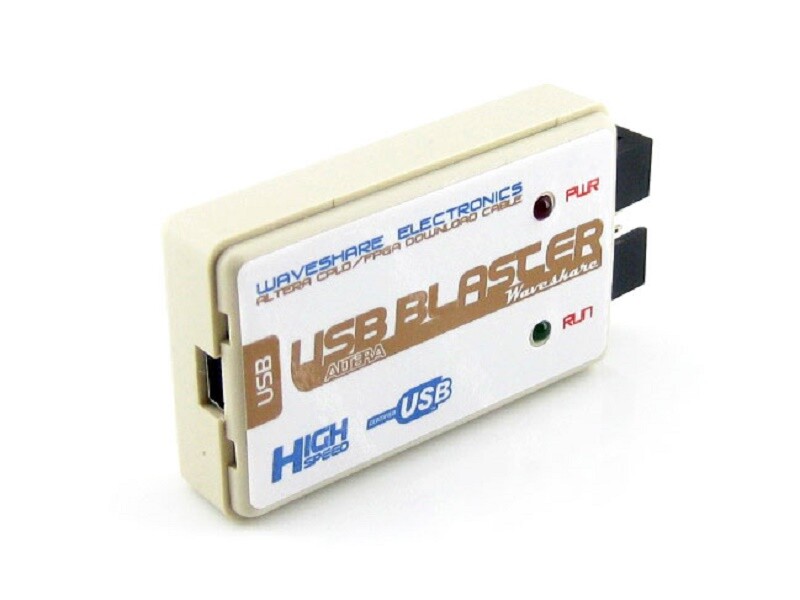

Waveshare USB Blaster V2 ALTERA FPGA CPLD Programmer Debugger

Waveshare USB Blaster V2 downloadkabel , kompatibel med ALTERA USB Blaster FPGA/CPLD programmør. USB Blaster Download-kablet forbinder en USB-port på en værtscomputer til en Altera FPGA monteret på et printkort. Kablet sender konfigurationsdata fra pc'en til en standard 10-bens header forbundet til FPGA'en. Du kan bruge USB-blaster-kablet til iterativt at downloade konfigurationsdata til et system under prototyping eller til at programmere data ind i systemet under produktion.

Det understøtter de fleste ALTERA FPGA/CPLD-enheder, aktive serielle konfigurationsenheder, avancerede konfigurationsenheder og understøtter tre downloadtilstande AS, PS, JTAG.

Hardware løsning

• Højhastighedsløsning FT245+CPLD+244- løsning, lignende downloadhastighed som den originale ALTERA USB Blaster, med samme betjening.
• Downloadhastighed 1 til 3 gange hurtigere end andre programmer som 68013 eller C8051F.

Ydeevne

• Understøtter de fleste ALTERA FPGA/CPLD-enheder, Active Serial Configuration-enheder og Enhanced Configuration-enheder.
• Understøtter AS, PS, JTAG tre download-tilstande.
• Hurtigt, stabilt og internt FT245R+CPLD-design.
• Understøtter 1,2-5V programmeringsspænding.
• Understøtter Nios II til indlejret processorkommunikation og debugging.

Understøttet software

• Quartus II integreret udviklingsmiljø.
• Integreret NIOS II IDE udviklingsmiljø.
• NIOS II EDS integreret udviklingsmiljø.

Understøttede enheder

Testede enheder er anført nedenfor, herunder men ikke begrænset til:

• CPLD: MAX3000, MAX7000A/B/S, MAX9000 og MAX II osv.
• FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K og FLEX 10K osv.
• Aktive serielle konfigurationsenheder inklusive: EPCS1, EPCS4, EPCS16 osv.
• Avancerede konfigurationsenheder inklusive: EPC1, EPC4 osv.

Tilslutning til PC

• Computerforbindelse via USB 2.0-interface.
• Målkortforbindelse via JTAG, AS, PS interfaces. Figur 1, 2 og 3 nedenfor viser header pinout af forskellige grænseflader. Forbindes til måltavle

LED status

• Rød LED: strømindikator
• Grøn LED: Signalindikator, LED'en lyser under download/programmering.

Wiki: www.waveshare.com/wiki/USB_Blaster_V2

PAKKEN INDHOLD

Vægt: 0,102 kg

• USB Blaster V2 × 1
• USB-kabel × 1
• 10-bens kabel × 1
