Waveshare Mini Dual Gigabit Ethernet Mini-Computer Kit til Raspberry Pi Compute Module 4

Basisplade med dual Gigabit-Ethernet til CM4Mini, praktisk og pænt. Velegnet til evaluering af Raspberry Pi CM4 eller til integration i slutprodukter

Versionsmulighed

• Basisplade med Dual-Gigabit-Ethernet
• Dual-Gigabit-Ethernet-Mini-Computer-Kit

Udover den Dual-Gigabit-Ethernet-basestation er den en kabinet af aluminiumlegering, en ventilator og et strømforsyning.

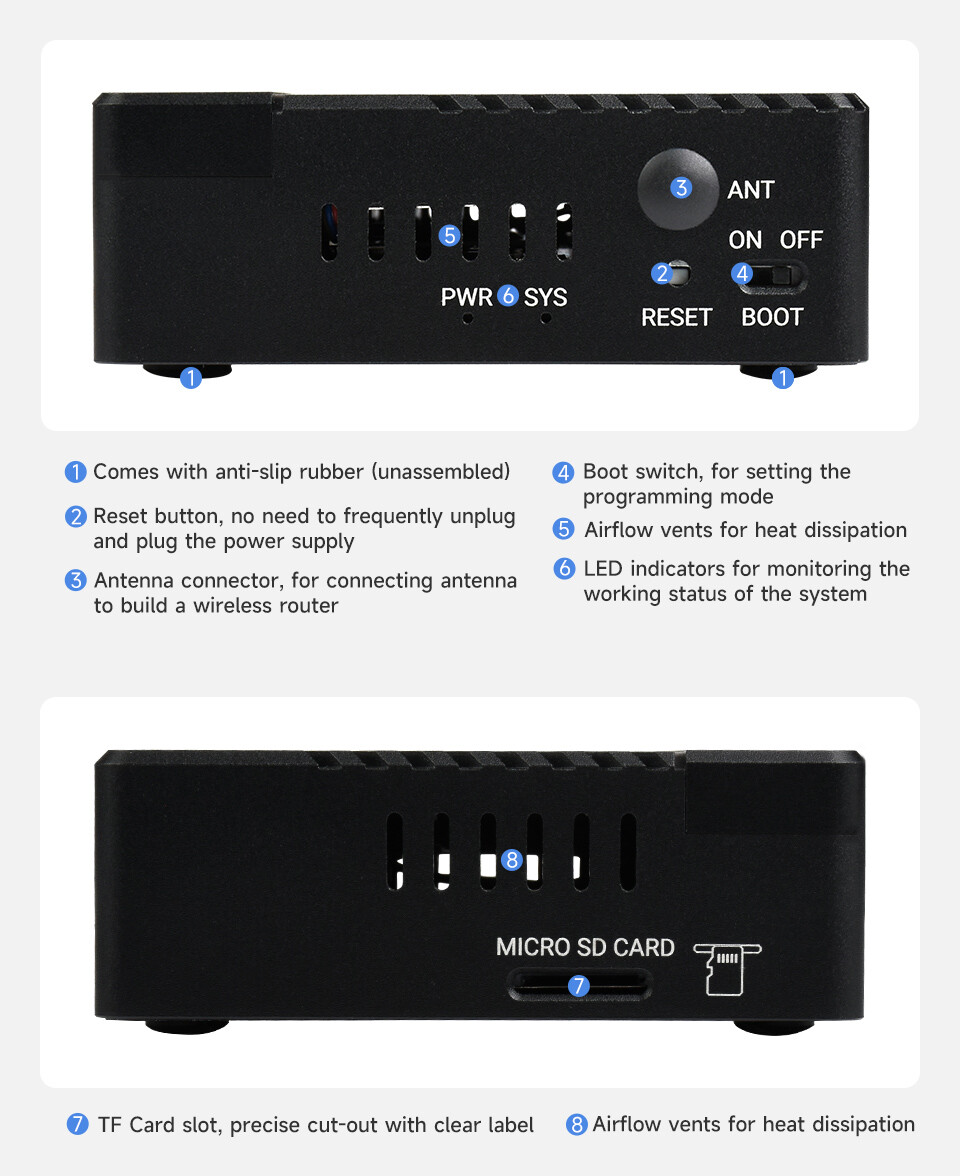

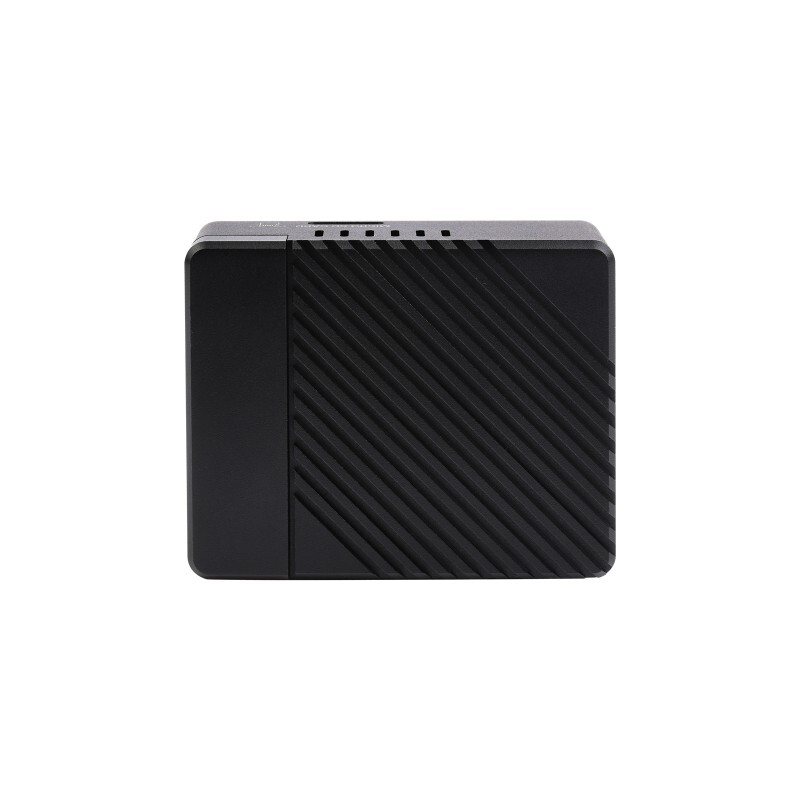

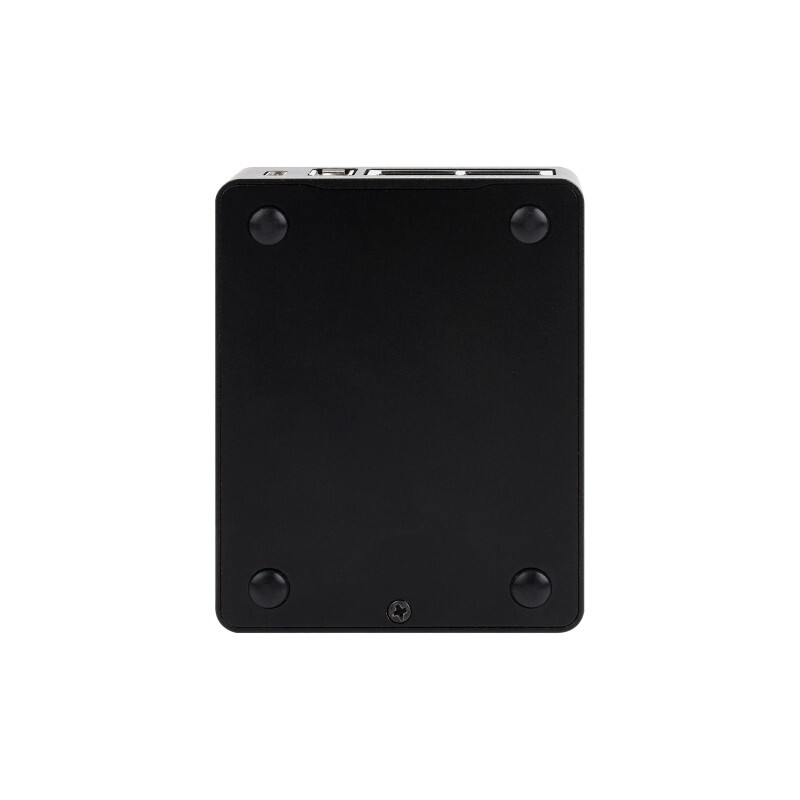

Sort metalhus – bedre beskyttelse for bundkortet, leveres med ventilator til effektiv varmeafledning

*kun som reference, CM4 er IKKE inkluderet.

Specifikationer

• CM4-STIK: Egnet til alle varianter af Compute Module 4
• NETVÆRK: Dual-Gigabit-Ethernet-RJ45-stik
• USB: USB 2.0-anschluss
• PIN-HEADER: Raspberry Pi 40-stifts GPIO-header
• LAGRING: TF-kortstik for Compute Module 4 Lite-varianter (uden eMMC)
• BLÆSERHØJDE: 4-leder SH1.0-tilslutning, muliggør hastighedsstyring og -måling, 5 V
• STRØMINDTAG: 5 V, Type-C-interface

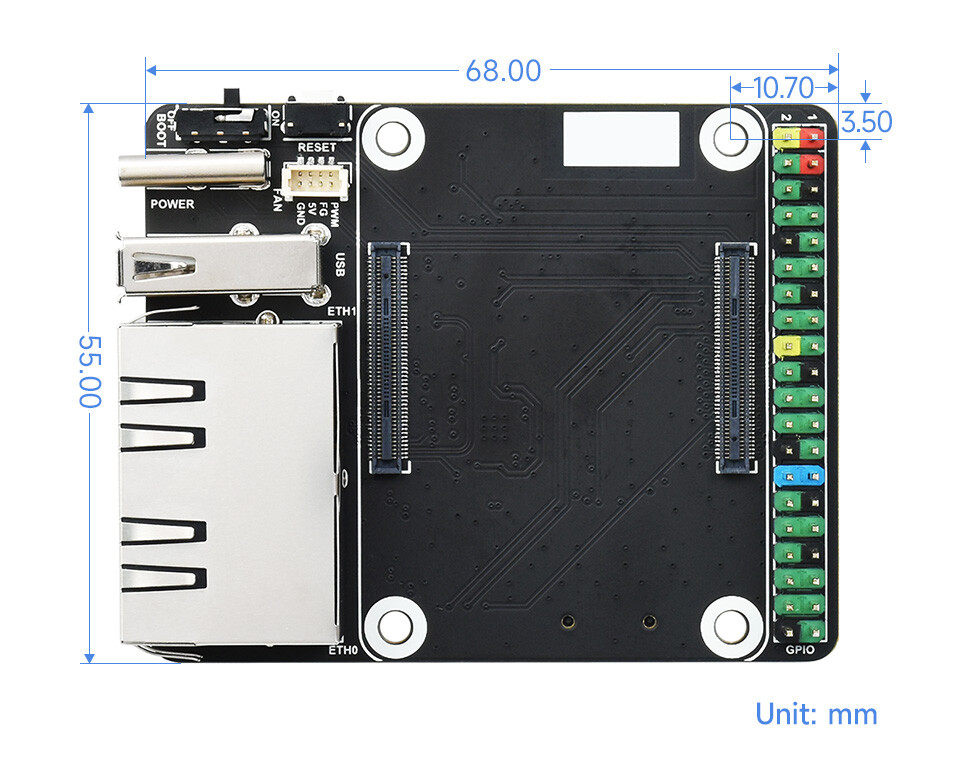

• DIMENSIONER: 55,0 × 68,0 mm

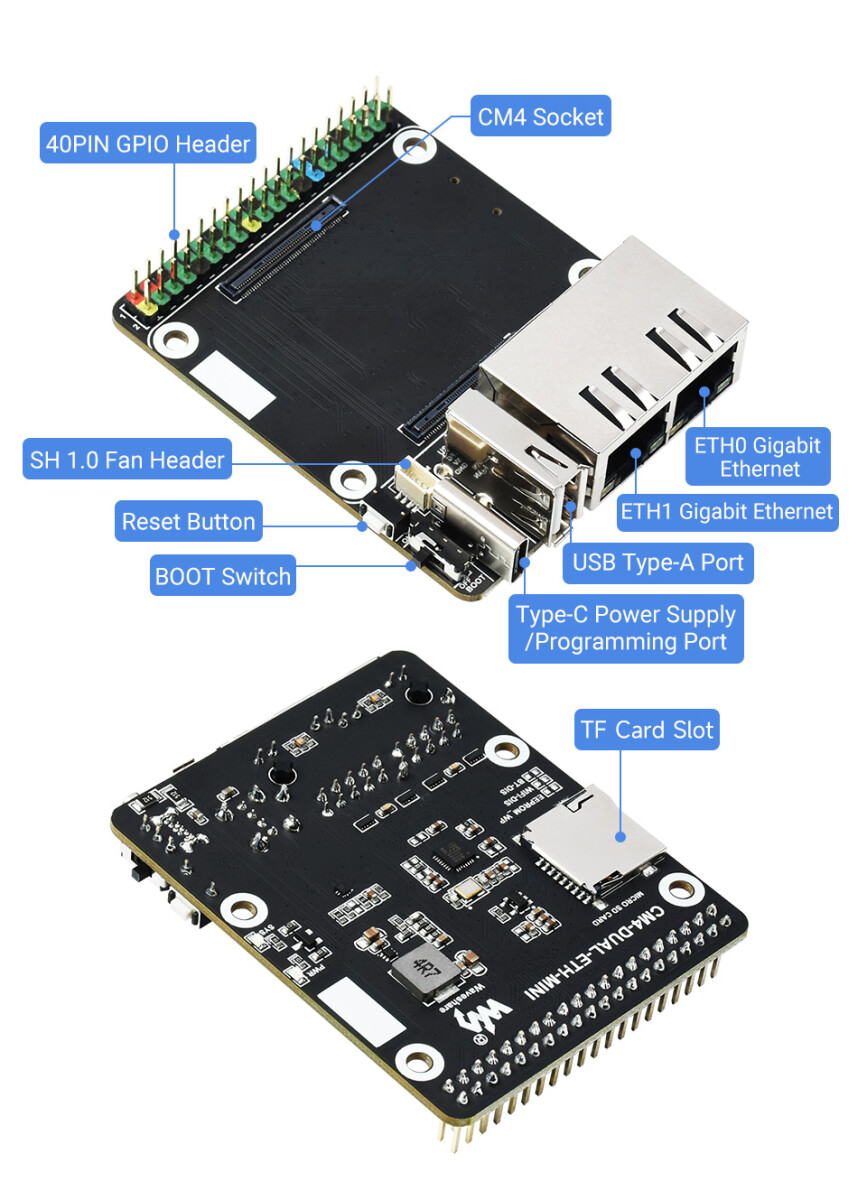

Hvad er ombord?

1. Opstartsknap
   • BOOT: CM4 bootes fra USB-C-grænsefladen
   • DE: CM4 bootet von eMMC oder SD-Karte
2. Tilbageknap
3. FAN-Header: for at forbinde køleblæseren, muliggør det justering og måling af hastigheden
4. USB 2.0 Typ-A-anslutning: til tilslutning af forskellige USB-enheder
5. RJ45 Dual-Gigabit-Ethernet-port
   • To RJ45 Gigabit Ethernet-porte, kompatibel med 10/100/1000M
   • ETHERNET 0: CM4 originalt netværksport
   • ETHERNET 1: Udvidelse af PCIe-netværksport
6. CM4-bas: Kompatibel med alle varianter af Compute Module 4
7. 40PIN GPIO-header: til tilslutning af forskellige HAT-typer
8. Type-C-anslutning: 5V/2,5A strømforsyning eller til brug ved programmering af eMMC
9. TF-kortstik: Til at tilslutte et SD-kort med forudindlæst billede (kun Lite-versionen)
10. RTL8111H: Gigabit-NIC-chip
11. Indikator
    • PWR: Viser strømforsyningsstatus for Raspberry Pi
    • SYS: Viser Raspberry Pis arbejdsstatus
12. SYSTEM-kontakt
    • EEPROM_WP: Forhindrer, at EEPROM bliver overskrevet
    • WiFi_DIS: WiFi deaktiveret, kun for CM4-version med WiFi
    • BT_DIS: Bluetooth deaktiveret, kun til CM4-version med WLAN

Wiki: www.waveshare.com/wiki/CM4-DUAL-ETH-MINI

PAKETHOLD

Vægt: 0,263 kg

1. CM4-DUAL-ETH-MINI + Metalhus (monteret) x1
2. EU 5V 3A strømforsyning x1
3. Skruetrækker x1
4. Thermoband 2 stykker x1
5. Sort anti-slip gummi 4 stk x1

Downloads

• WikiHersteller-Wiki
