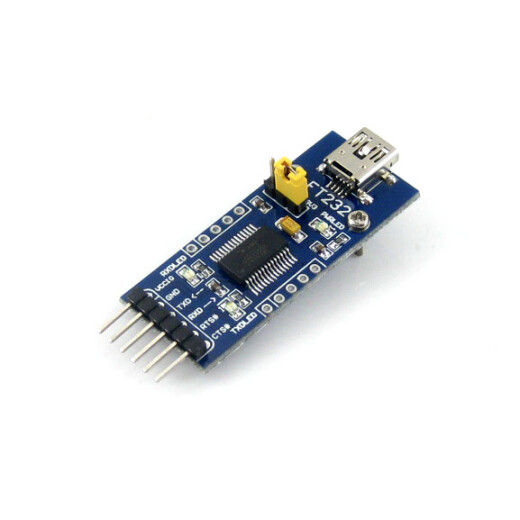

Waveshare FTDI FT232 USB UART Board (mini) USB TIL UART løsning med USB mini stik

USB-TO-UART- løsning med USB Mini- tilslutning

• Original FT232RL ombord
• Understøtter Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11…
• 3 strømtilstande: 5V output, 3.3V output eller drevet af målkort (3.3V-5V)
• 3 LED'er: TXD LED, RXD LED, POWER LED
• Funktionelle kuglepenne
  • TXD, RXD, RTS#, CTS#: tilsluttet de integrerede loddede stifthoveder

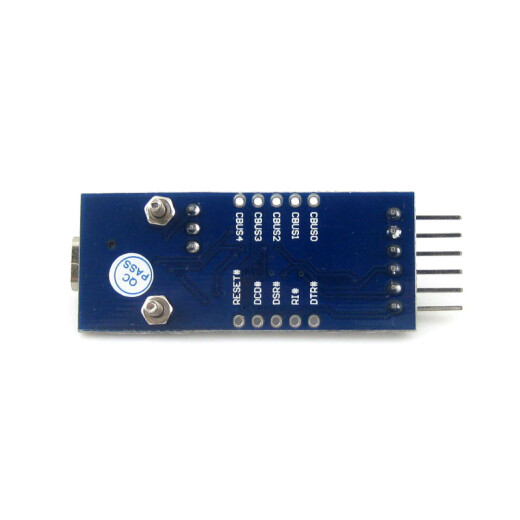

  • De andre stifter: tilgængelige via borehullerne (der er også separate stifthoveder for nem tilslutning til brugersystemet, banen er kompatibel med breadboards)

brug

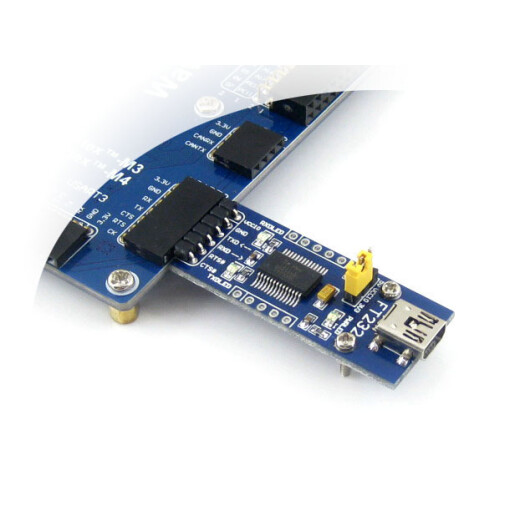

Når du arbejder med en MCU:

• VCCIO ↔ 3,3V eller 5V udgang (modulet får strøm via USB, den indbyggede jumper skal kortsluttes til 3,3V eller 5V)
• GND ↔ jord
• TXD ↔ MCU.RX (Signalretning: MCU.RX << FT232 << PC.TX)
• RXD ↔ MCU.TX (Signalretning: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (Signalretning: MCU.CTS << FT232 << PC.RTS)
• CTS ↔ MCU.RTS (Signalretning: MCU.RTS >> FT232 >> PC.CTS)

Wiki: www.waveshare.com/wiki/FT232_USB_UART_Board_(mini)

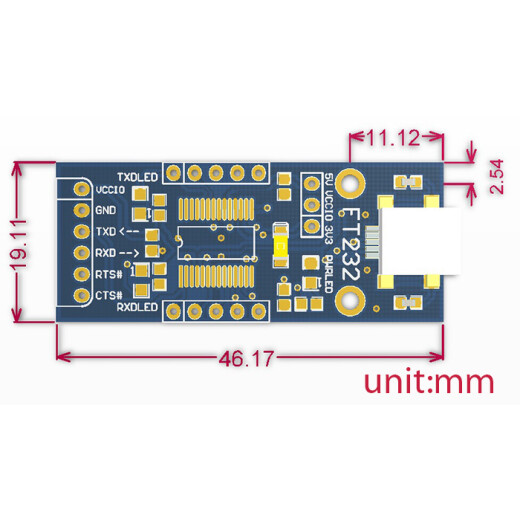

FT232, USB-miniport, UART-interface, VCC-udgangsniveauvalgjumper

Pakkeliste

Vægt: 0,012 kg

• FT232 USB UART Board (mini) x1

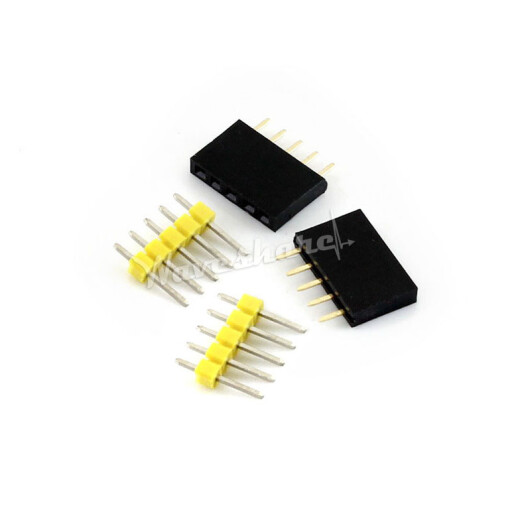

• 5-benet han-stik og 5-benet hun-stik x2

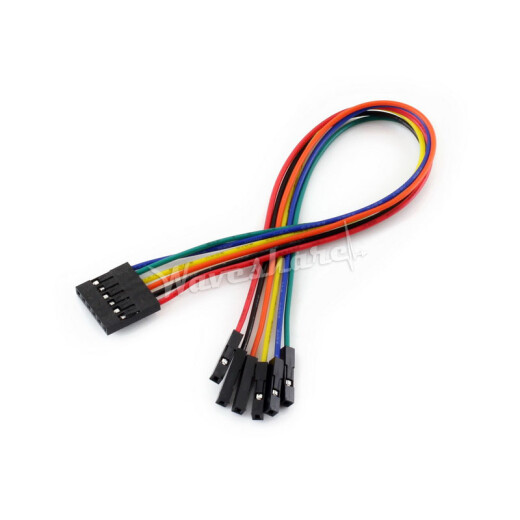

• 6-benet brugerdefineret stik jumper wire x1
