WaveShare Binokularkamera-baseplade til Raspberry Pi Compute Module 4

Binokulær kamera basisplade Udviklet til Raspberry Pi Compute Module 4, egnet til evaluering af Raspberry Pi CM4 eller integration i slutprodukter

Bestillingsmuligheder

• Kun basis med dobbelt kamera: Standard-CM4-stik, to kameraer om bord, understøtter videooutput for alle CM4-varianter samt netværks- og USB-forbindelse.

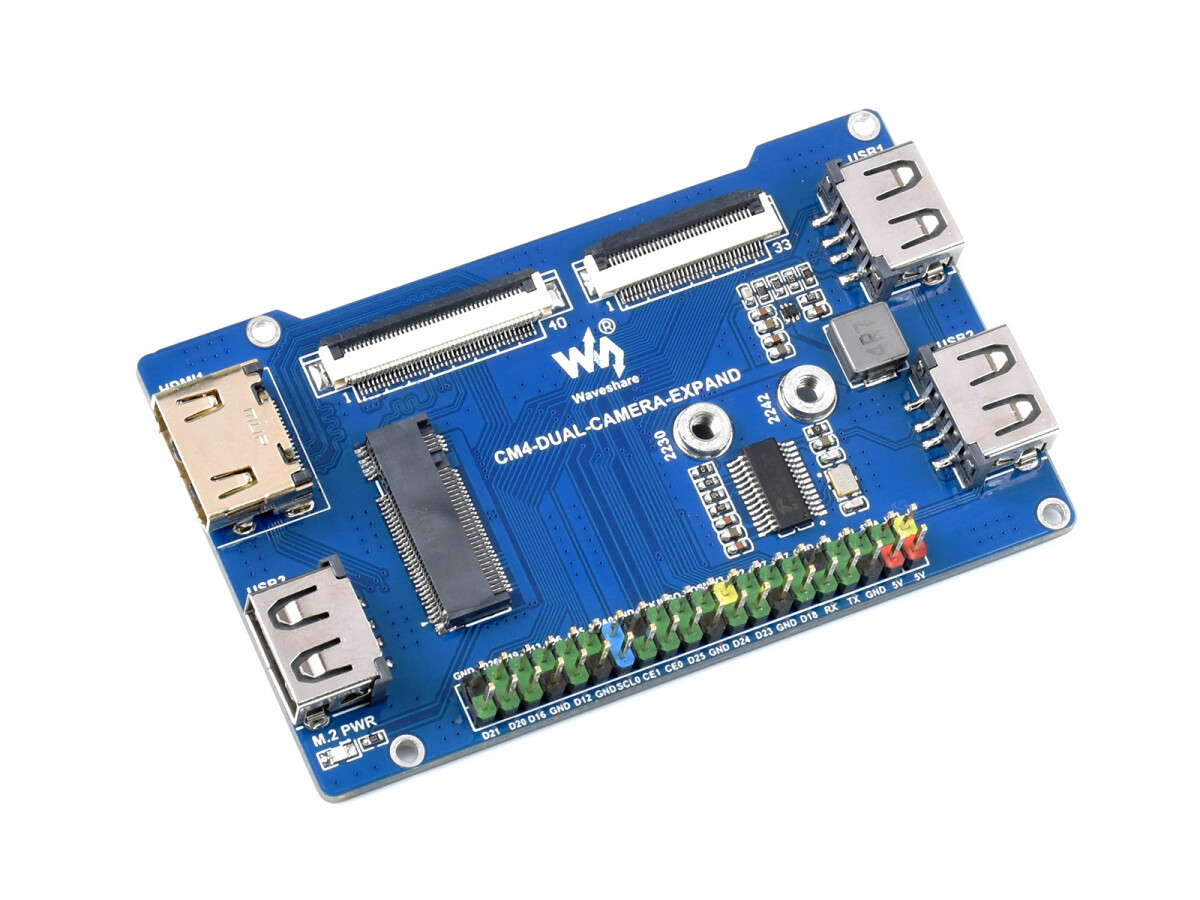

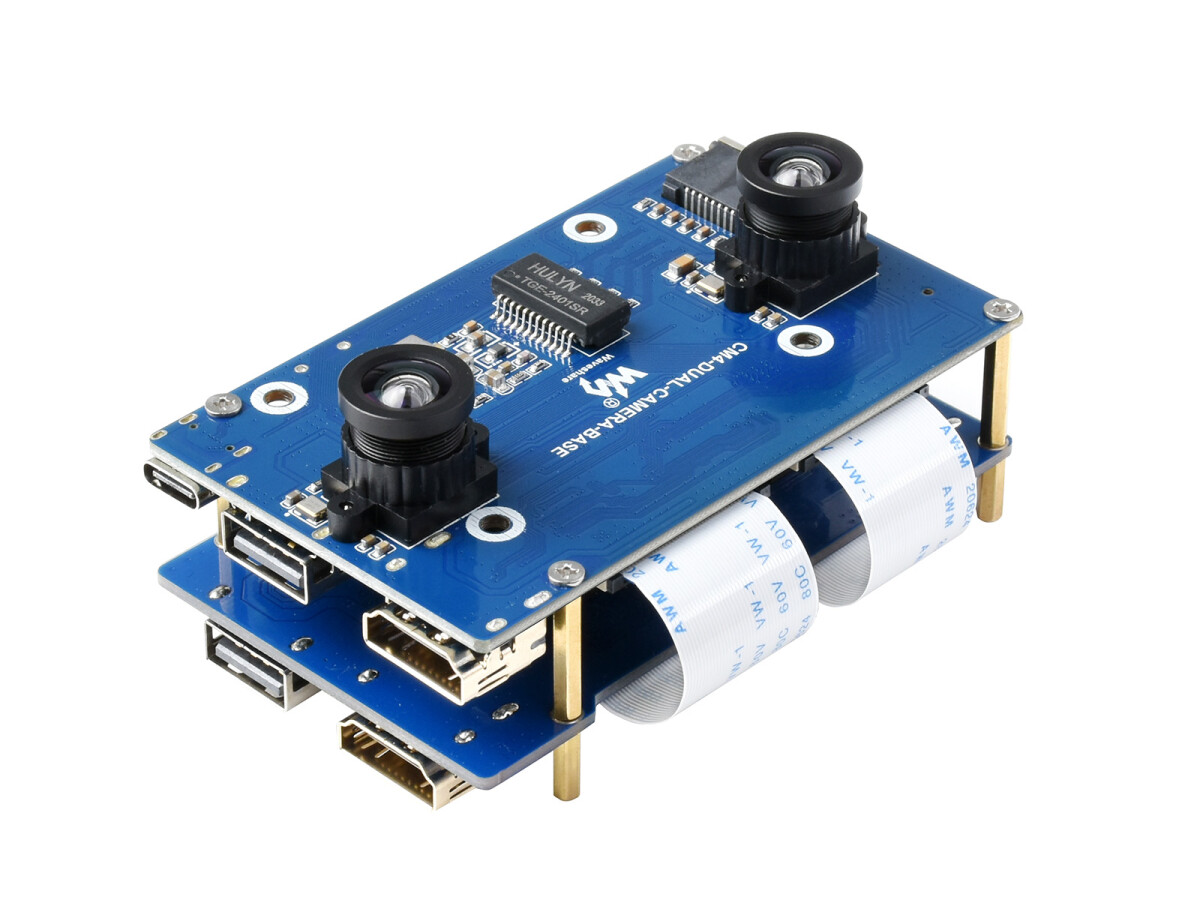

• Dual-Kamera-Basis + Schnittstellenerweiterung: Leveres med ekstra tilbehør, der indeholder en standard 40-PIN GPIO-header til HATs, et M.2-slot til SSD eller kommunikationsmodul samt flere video-/USB-porte.

Dual-Kamera-Basis specifikationer

• CM4-bas: Kompatibel med alle varianter af Compute Module 4
• Netværk: Gigabit Ethernet RJ45
• USB: USB 2.0 x 1
• FFC-stik: HDMI & PCIe & USB-FFC-anslutning x 1 GPIO-FFC-anslutning x 1

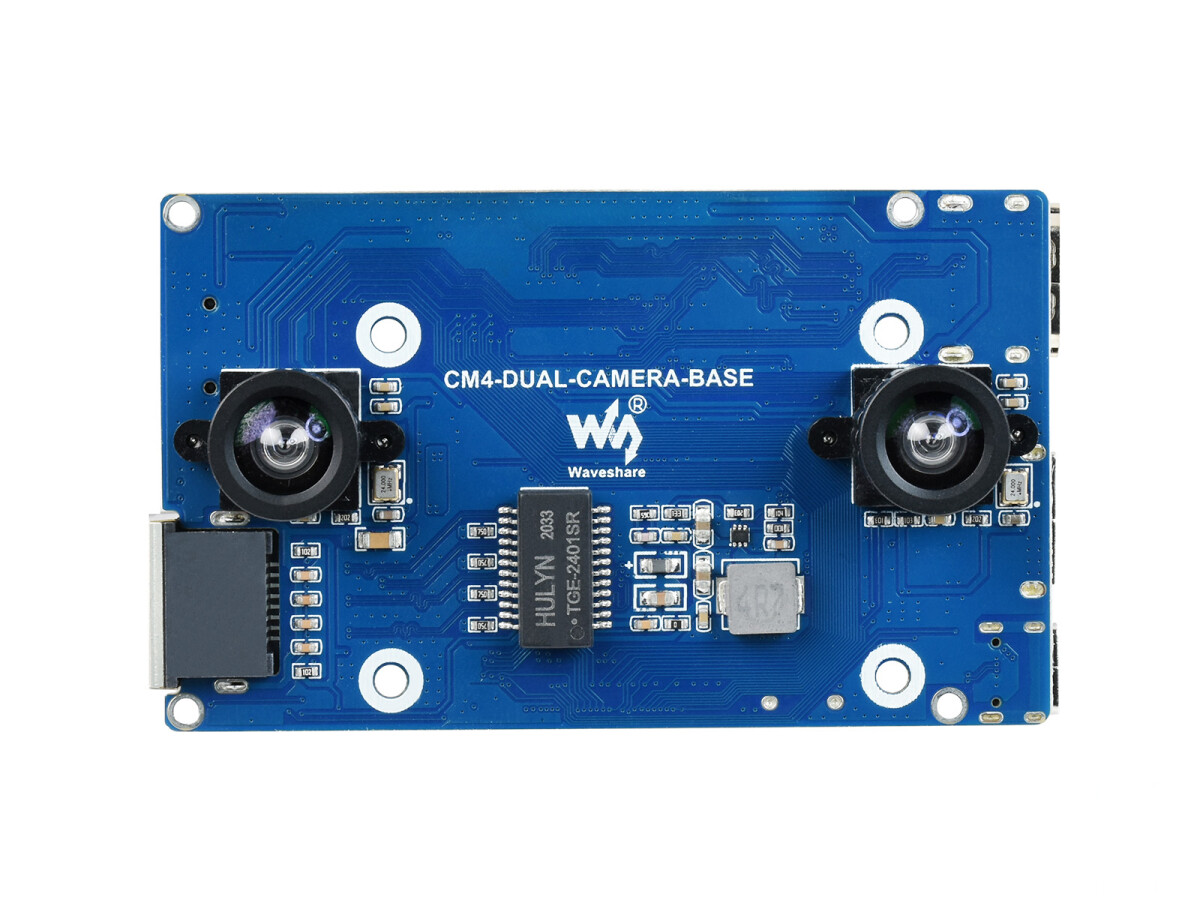

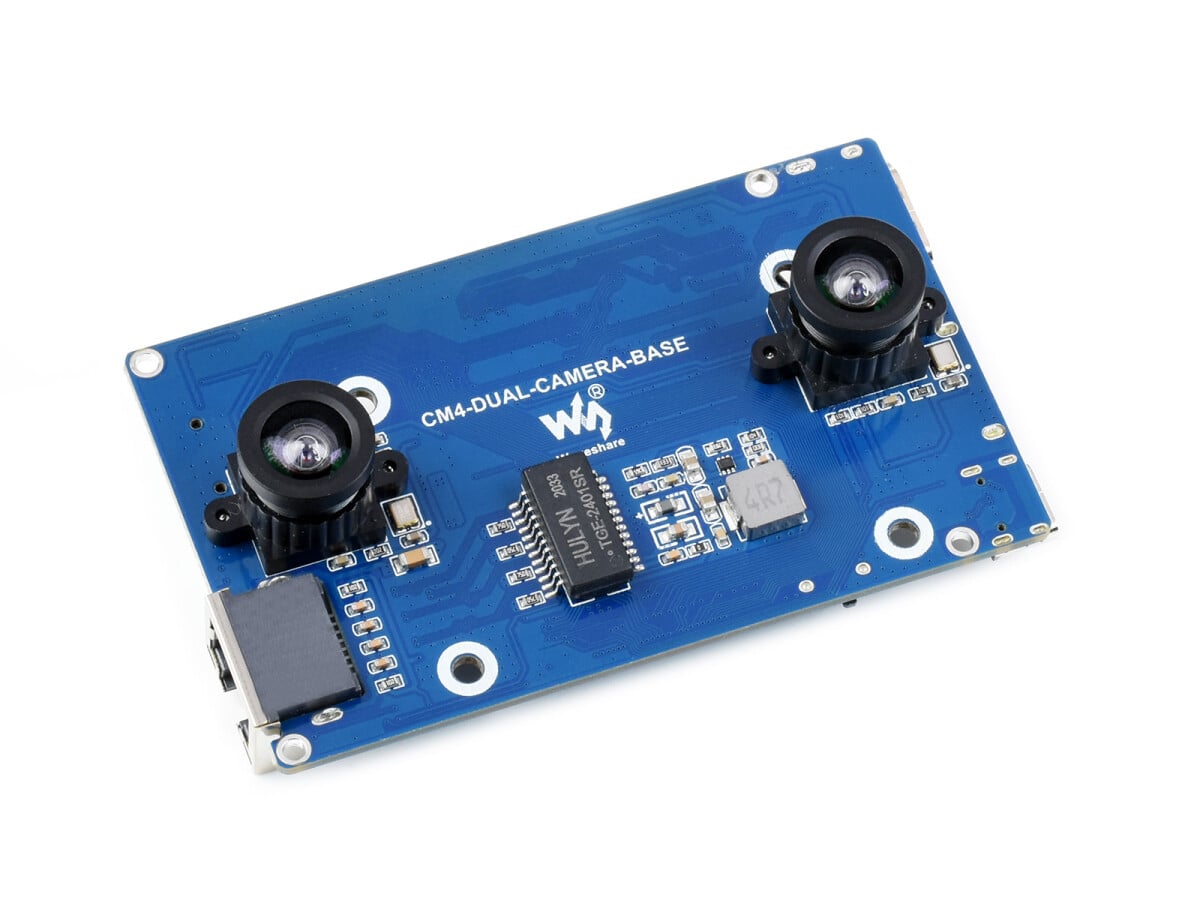

• Dobbeltkamera
  • Pixel: 8 MP
  • Sensor: IMX219
  • Opløsning: 3280 x 2464 (pr. kanal)
  • CMOS-størrelse: 1/4 tomme
  • Blænde: F2,4
  • Fokusafstand: 2,6 mm
  • Synsfelt: 83/73/50 grader (diagonalt/horisontalt/vertikalt)
  • Forvrængning: < 1 %
  • Grundlinjelængde: 60 mm
• Video: HDMI x 1, understøtter 4K 30fps-udgang
• Lagring: MicroSD-kortstik til Compute Module 4 Lite-varianter (uden eMMC)
• Strømindgang: 5V/2,5A

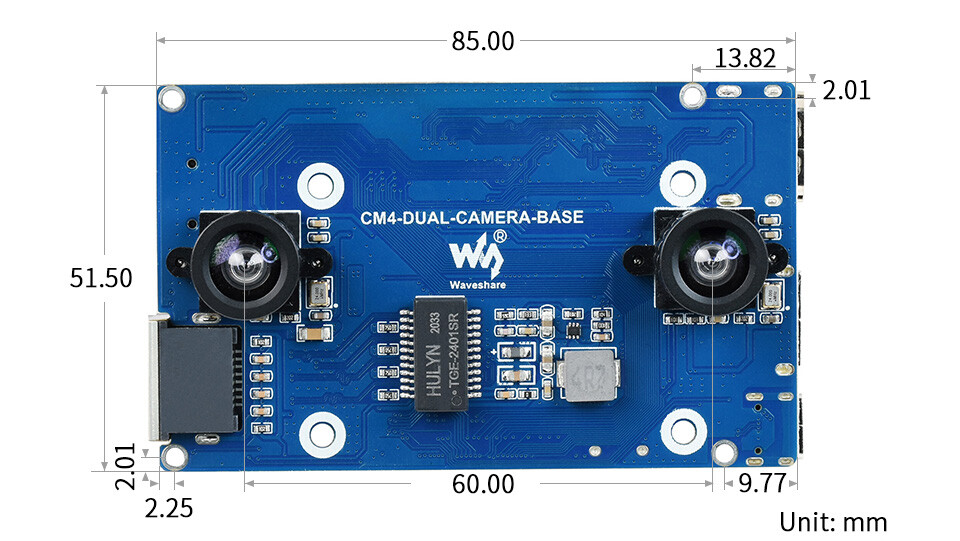

• Mål: 85,0 x 51,5 mm

Hvad er ombord?

Dualkamera-basis

1. CM4-stik kompatibel med alle varianter af Compute Module 4
2. HDMI-anslutning Understøtter 4K-udgang med 30 billeder pr. sekund
3. USB 2.0-anslutning tilslutning af forskellige USB-enheder
4. Strømforsyning & USBUSB-C-stik, 5-V-DC-strømforsyning eller USB-programmeringsport
5. Vælg BOOTAN: CM4 bootes fra USB-C-grænsefladenAUS: CM4 bootes fra eMMC eller Micro-SD-kort
6. CM4-statusdisplayPWR: Raspberry Pi-strømanvisningACT: Raspberry Pi-driftsstatusanvisning
7. RJ45-Gigabit-EthernetKompatibel med 10/100/1000M
8. Micro SD-kortslottilslutning af et Micro SD-kort med forudindlæst billede (kun Lite-versionen)
9. GPIO-FPC-stik til udvidelse af 40PIN GPIO
10. HDMI & PCIe & USB-FFC-anslutning til udvidelse af HDMI1, PCIe, USB
11. To kameraerIMX219, 8 MP

Wiki:CM4-DUAL-KAMERA-BASE

Leveringsomfang

• Dual-Kamera-Base x1
• Skruespak x1
