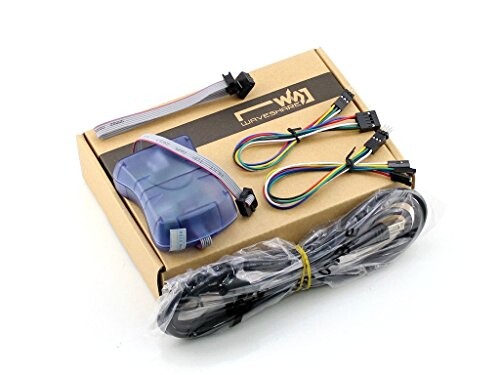

Waveshare Atmel AT AVRISP AVR ISP XPII In-System Programmer ATAVRISP2 AVRISP mkII kompatibel

AVR ISP Programmer , kompatibel med AT AVRISP mkII fra ATMEL

En professionel programmør i systemet. Understøtter alle AVR-enheder med ISP- eller PDI-interface, inklusive XMEGA

Understøtter AVR Studio 4/5/6 eller nyere version (leveres med AVR Studio 5 firmware, kan opdateres til at understøtte andre AVR Studio versioner)

• Understøtter alle AVR enheder med ISP eller PDI interface og visse 51 enheder
• Programmer både Flash og EEPROM
• Understøtter programmering af sikringer og låsebits
• Baseret på AT AVRISP mkII firmware
• Kan opgraderes for at understøtte fremtidige enheder
• Tilpasset ISP-programmeringshastighed på op til 8 millioner frekvenser
• USB 2.0-kompatibel (fuld hastighed, 12 Mbps)
• 3 valgfrie kabler til målkortet
• Drives af USB-bus, kræver ikke ekstern strømforsyning

Tilslutning af USB-AVRISP XPII til målkortet

AT AVRISP mkII kompatibel

• Kompatibel med AT AVR ISP, nem at bruge, stabil og pålidelig

Baseret på AT AVRISP mkII firmware

• Identificeret i AVRStudio som AVRISP mkII, højhastighedsprogrammering

Opgraderbar firmware

• Firmware kan opgraderes for at understøtte fremtidige enheder
• Automatisk opgradering

Understøttet software

• AVR Studio 4/5/6 eller WINAVR(GCC) bruges som frontend-software
• Understøtter programfiler genereret af IAR, ICCAVR, CVAVR

Enhedsunderstøttelse

• USB AVRISP XPII understøtter alle AVR-enheder med ISP- og PDI-interface. Understøttelse af nye enheder vil blive tilføjet med nye versioner af AVR Studio.
• Understøtter AT86RF401/AT89S51/AT89S52

Se AVR Studio 6 , følgende enheder understøttes:

AVR MEGA

AT90CAN128 AT90CAN32 AT90CAN64 AT90PWM1 AT90PWM161 AT90PWM216 AT90PWM2B AT90PWM316 AT90PWM3B AT90PWM81 AT90USB1286 AT90USB1287 AT90USB162 AT90US EGA128 ATMEGA1280 EGA1281 ATMEGA1284 ATMEGA1284P ATMEGA1284RFR2 ATMEGA128A ATMEGA128RFA1 ATMEGA128RFR2 ATMEGA16 ATMEGA162 ATMEGA164A ATMEGA164P MEGA165P ATMEGA165PA ATMEGA168 ATMEGA168A ATMEGA168P ATMEGA168PB ATMEGA169P ATMEGA16A ATMEGA16HVA ATMEGA16HVB ATMEGA16M1 ATMEGA16U2 ATMEGA256 0 ATMEGA256 ATMEGA256RFR2 ATMEGA324P ATMEGA325 ATMEGA3250 ATMEGA3250P ATMEGA325a ATMEGA325P ATMEGA325P Atmega325 EGA328 ATMEGA329 ATMEGA3290A ATMEGA3290Pa ATMEGA329P ATMEGA329PA ATMEGA32A ATMEGA32AHVATME2GABATME2GAM32A ATMEGA32U4 ATMEGA48 ATMEGA48A ATMEGA48P ATMEGA48PA ATMEGA48PB ATMEGA640 ATMEGA644A ATMEGA644P ATMEGA644RFR2 ATMEGA6450 ATMEGA6450P 6450P ATMEGA65A5 ATMEGA65A5 6490A ATMEGA649A ATMEGA649P ATMEGA64C1 ATMEGA64HVE2 ATMEGA64M1 ATMEGA8 ATMEGA8535 ATMEGA888A EGA88PA ATMEGA88PB ATMEGA8A ATMEGA8HVA ATMEGA

AVR TINY

ATtiny10 ATtiny13 ATtiny13A ATtiny1634 ATtiny167 ATtiny20 ATtiny2313 ATtiny2313A ATtiny24 ATtiny24A ATtiny25 ATtiny26 ATtiny261 ATtinyATtin 401A ATtiny44 ATtiny441 ATtiny45 ATtiny461 ATtiny461A ATtiny48 ATtiny5 ATtiny828 ATtiny84 ATtiny841 ATtiny84A ATtiny85 ATtiny861 ATtiny861A tiny887 ATtiny887

AVR XMEGA

Atxmega128a1 atxmega1u1u atxmega128a3u atxmaga128b1 atxma128b3 atxmega128d4 atxmega16a4 atxmega4u mega16c4 atxmega16d4 atxmega16e5 atxmaga192a3u A256A3B ATXMEGA256A3BU ATXMEGA256AC3 A256D3 ATXMEGA32A4U ATXMEGA32C4 ATXMEGA32D3 ATXMEGA32E5 ATXMEGA384D3 ATXMAGA64A1 ATXMAGA64A1U ATXMEGA3 4A3UU EGA64B1 ATXMAGA64B3 ATXMEGA64C3 ATXMEGA64D3 ATXMEGA64D4 ATXMEGA8E5

Understøtter alle forskellige spændings- og hastighedsniveauversioner af de enheder, der er anført i tabellen ovenfor.
Andre understøttede enheder: UC3, Mega, SAM, Tiny, Xmega

Ydeevne

• Højhastighedsprogrammer FLASH, EEPROM, sikringer og låsebit
• Det tager kun 2,5 sekunder at programmere en 12K programfil med verifikation (programmeringshastigheden blev sat til 1MB, mens den maksimale hastighed kunne være op til 8MB)

Tilsluttes til pc'en

• Bruger et USB-interface til at kommunikere med front-end-software (sandsynligvis AVR Studio)
• Med PDIUSBD12, USB 1.1 (USB 2.0 fuld hastighed) 12 Mbit/s
• Hver USB AVRISP XPII har et unikt ID, en pc kan forbindes til flere enheder på samme tid

Forbindes til måltavlen

USB AVRISP XPII er forbundet til målkortet via tre valgfri kabler. Afhængig af den eksisterende forbindelse på måltavlen skal kablet ændres tilsvarende.

• Standard 6-benet ISP-stik, der bruger et 6-benet ISP-kabel
• Standard 10-bens ISP-stik, der bruger et 6-benet til 10-bens ISP-kabel
• Brugerdefineret ISP-stik med 6-leder flerfarvet brugerdefineret stikkabel

Drives via USB-bus

• Trækker strøm via USB-bus, der kræves ingen ekstra strømforsyning
• Målkortet skal forsynes med en anden strømforsyning

Wiki: www.waveshare.com/wiki/USB_AVRISP_XPII

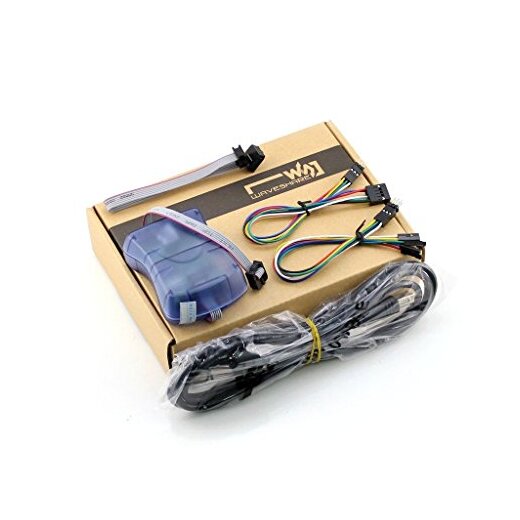

Indhold

Vægt: 0,161 kg

1. USB AVRISP XPII
2. USB-kabel
3. 6-benet kabel (erstatning)
4. 6 pin til 10 pin ISP kabel
5. 6-leder flerfarvet brugerdefineret tilslutningskabel
6. Brugervejledning CD
