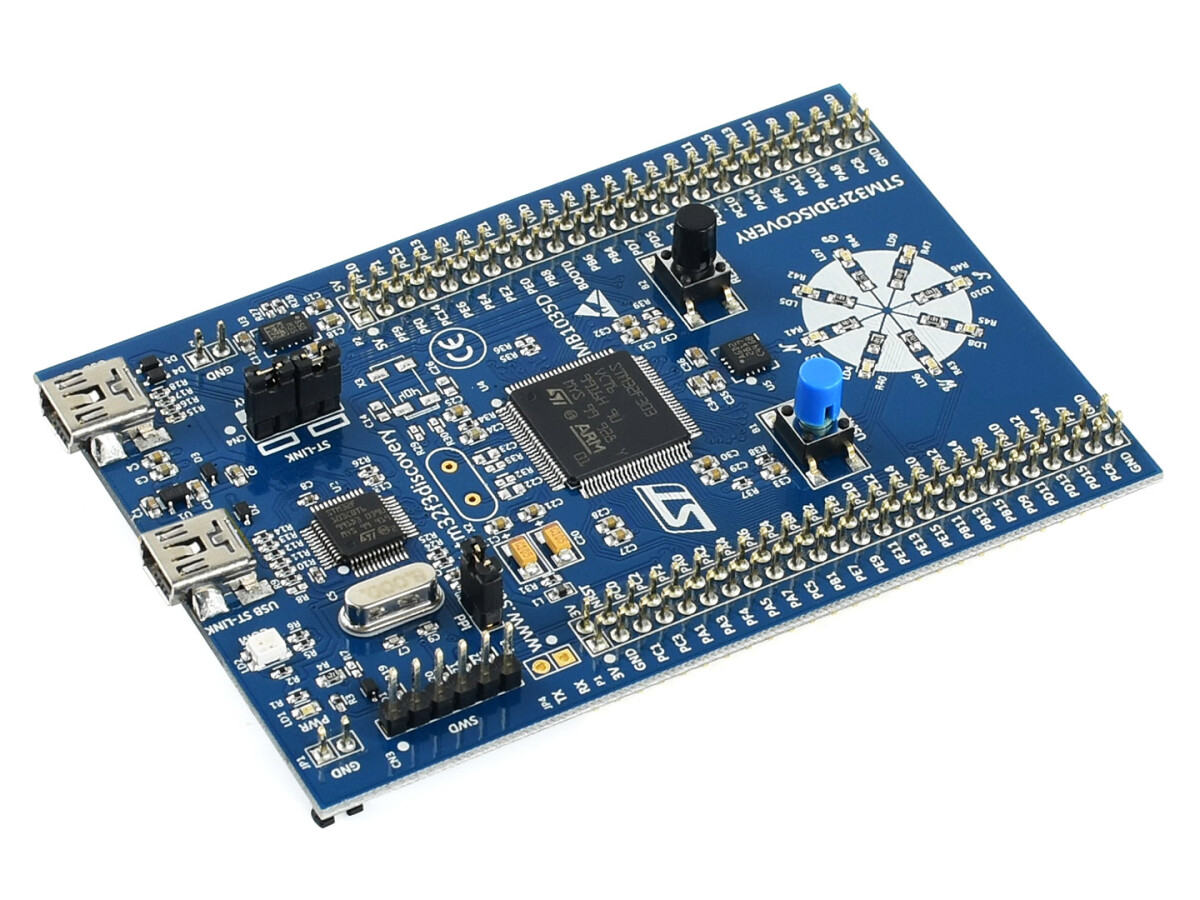

STM32F3DISCOVERY Discovery Kit til STM32F3-serien

De STM32F3DISCOVERY hjælper dig med at forstå Cortex-M4 Mixed-Signal-funktionerne af STM32 F3-serien for at opdage og nemt udvikle dine applikationer. Det indeholder alt, hvad nybegyndere og erfarne brugere har brug for for en hurtig start.

Basierend auf dem STM32F303VCT6 enthält es ein integriertes ST-LINK/V2-Debugging-Tool, Beschleunigungssensor, Gyroskop og E-Kompass-ST-MEMs, USB-anslutning, LEDs og knapper.

På www.st.com/stm32f3discovery er der en stor mængde gratis, klar til brug eksempler på applikationsfirmware, som understøtter hurtig evaluering og udvikling.

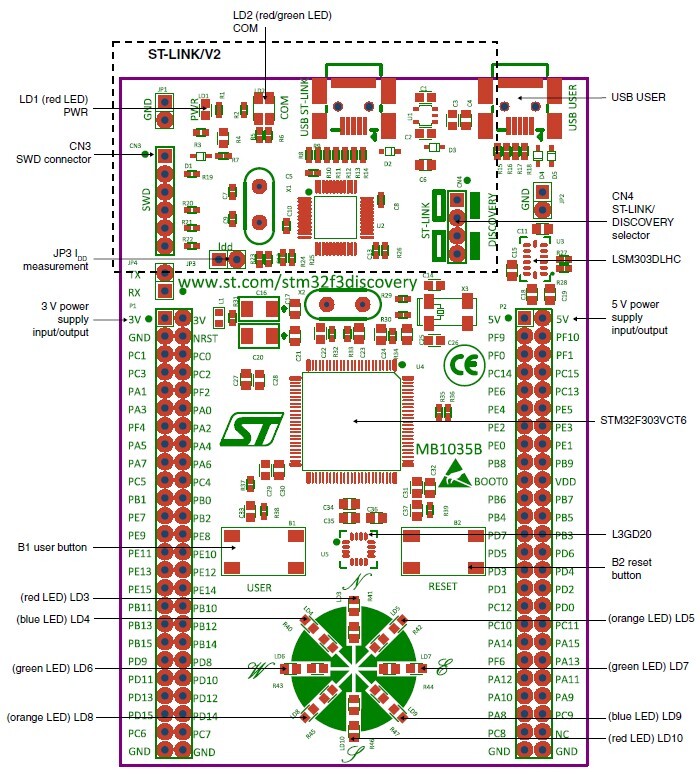

Vigtigste funktioner

• STM32F303VCT6-Mikrocontroller med 256 KB Flash og 48 KB RAM i et LQFP100-hus.
• Indbygget ST-LINK/V2 med valg af driftsmodus, så kassen kan bruges som en selvstændig ST-LINK/V2 (med SWD-tilslutning til programmering og debugging).
• Strømforsyning til printpladen: via USB-bus eller via en ekstern 3-V eller 5-V strømforsyning.
• Ekstern strømforsyning: 3 V og 5 V
• L3GD20, ST MEMS-bevægelsessensor, 3-akset gyroskop med digital udgang
• LSM303DLHC, ST MEMs System-in-Package med en digital 3D-lineær accelerationssensor og en digital 3D-magnetisk sensor
• Ti lysdioder:
  • LD1 (rot) for 3,3-V strømforsyning
  • LD2 (rot/grün) for USB-kommunikasjon
  • 8x bruger-LEDs, LD3/10 (rød), LD4/9 (blå), LD5/8 (orange) og LD6/7 (grøn)
• To knapper (Bruger og nulstil)
• USB-Bruger med Mini-B-anslutning
• Erweiterungsheader for alle LQFP100-I/Os

Wiki: www.waveshare.com/wiki/STM32F3DISCOVERY

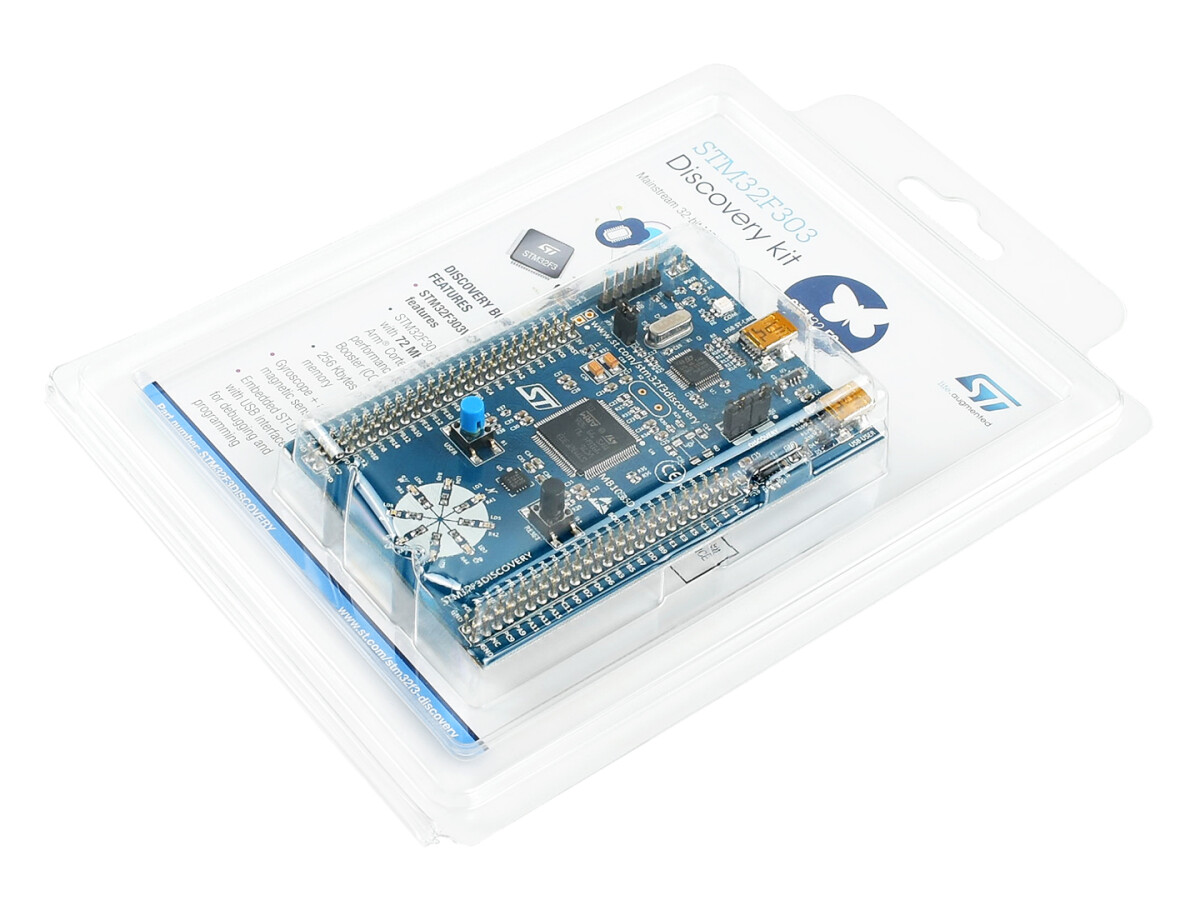

Leveringsomfang

Bemærk: Der findes to versioner med små forskelle, og vi ved ikke hvilken der leveres i forvejen.

• STM32F3DISCOVERY × 1
