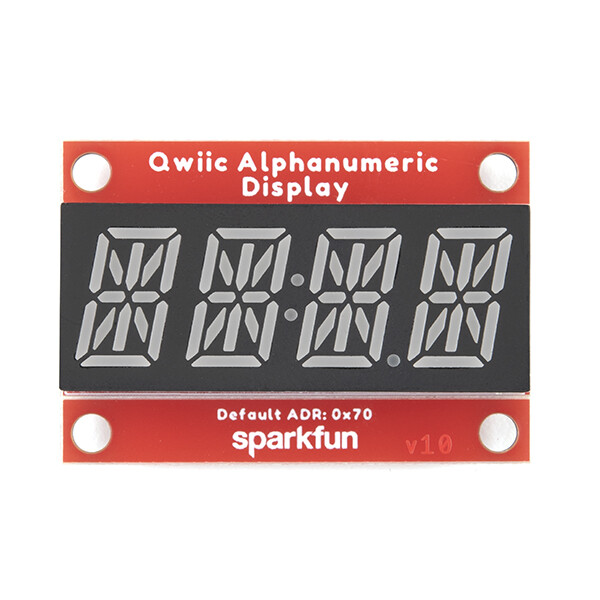

SparkFun Qwiic Alfanumerisk display, grønt, 14 segment

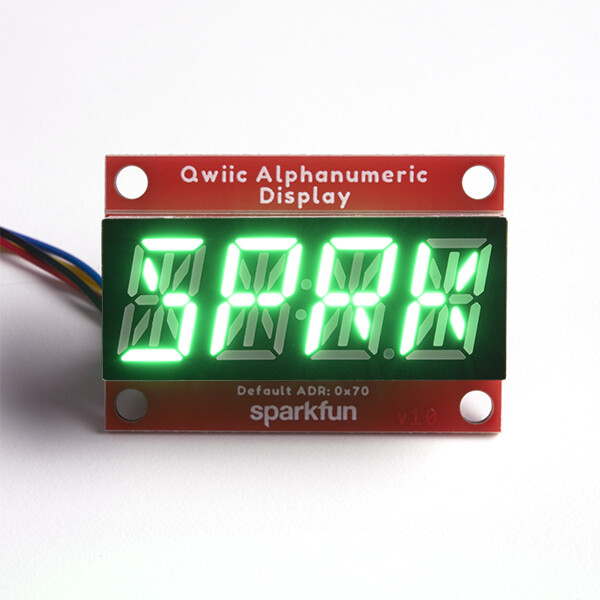

Vi er ret fortrolige med displays med syv segment. Vi ser dem på vores vækkeure, ovne og mikrobølgeovne. Ved at tilføje flere segmenter til hver ciffer kan du vise mere end bare tal! Vi præsenterer det helt nye SparkFun Qwiic Alphanumeric Display. Med disse grønne 14-segment-cifre kan du vise alle slags tal, tegn og symboler. Bare tilslut med Qwiic og start. Ingen lodning, ingen behov for at finde ud af, hvad SDA eller SCL er, og ingen spændingsregulator eller oversættelse er nødvendig!

SparkFun Alphanumeric Display Arduino-biblioteket gør det så let at printe strenge på displayet, som om du bare kaldte print()-funktionen. Med denne bibliotek kan du sende I2C-kommandoer til VK16K33 LED-driverchippet for at lyse segmenterne (inklusive decimalpunkt eller kolon) og endda scrollere din streng over displayet. Du kan downloade biblioteket via Arduino Library Manager ved at søge efter “SparkFun Alphanumeric Display”, eller du kan downloade GitHub-repositoryet som en ZIP-fil og installere biblioteket fra der.

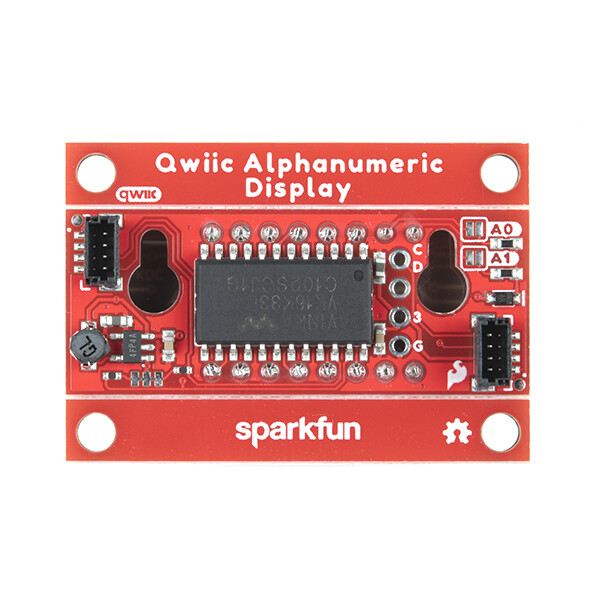

VK16K33 understøtter også I2C-adressekonfigurationen. Bare forbind en kombination af adressespider på bagsiden, og du kan kommunikere med op til fire displays på samme bus. Vores slanke printpladedesign har desuden aftagelige afstandsløfter, vertikale Qwiic-tilslutninger og interne fastgørelsesløfter.

Egenskaber:

• Grønt display
• Driftsspænding: 3,3 V
• Integreret RC-oscillator
• Maksimalt antal displaysegment: 128 mønstre
• 13×3 Matrixtast-Scan-Schaltung
• 16-trins dimningskreds
• I2C-adresse: 0x70 (0x71, 0x72, 0x73)
• 2x Qwiic-porte
• 2x vægbeslag
