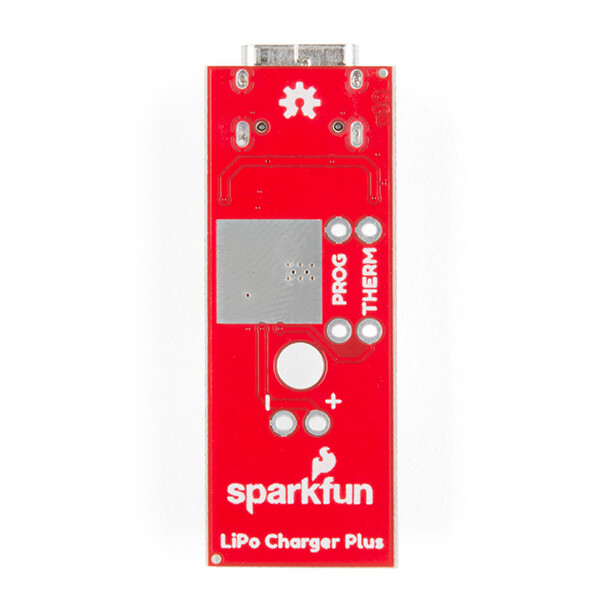

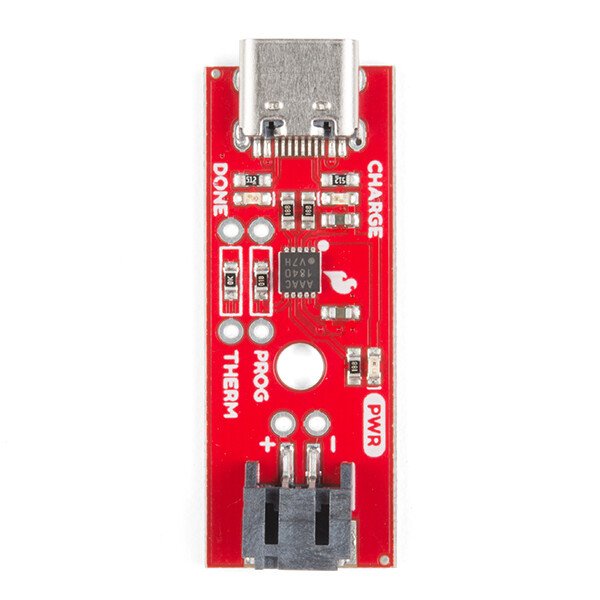

SparkFun LiPo Charger Plus JST-PH 2PIN til USB-C max. 1000mAh

SparkFun LiPo Charger Plus er den forbedrede strømindstilling i SparkFun-serien af ​​enkeltcellede lithiumpolymer (LiPo) batteriopladere. Med denne iteration skiftede vi indgangsopladningsstikket til USB-C og sørgede for valg af opladningshastighed og valgfri termisk beskyttelse. Opladning, strøm og klar LED'er viser tydeligt status for opladningsprocessen. Dette kort kan bruges med ethvert af de 2-benede JST-stik med enkeltcellede lipo-batterier, vi har.

Med en indgangsspænding mellem 3,75V-6V kan MCP73833 oplade op til en maksimal hastighed på 1000mAh og tilbyder to former for termisk beskyttelse. En intern sensor opretholder den maksimale opladningshastighed, indtil IC-matricetemperaturen når ~95°C; laderegulatoren reducerer derefter opladningshastigheden for at forhindre overophedning. MCP73833 har også en valgfri indgangspin til en NTC-termistor (negativ temperaturkoefficient), der beskytter batteriet mod mulig beskadigelse.

Oversigt

• Komplet lineær opladningsstyringscontroller
  • Integreret pass transistor
  • Integrerede strømsensorer
  • integreret tilbageløbsbeskyttelse
• Konstant strøm/konstant spændingsdrift med termisk styring
• Programmerbar ladestrøm: 1A maksimum
• Høj præcision spændingskontrol forudindstilling:
  • 4,2 V + 0,75 %
• Forkonditionering af dybt udtømte celler
  • Valgbart strømforhold
  • Valgbar spændingstærskel
• Celletemperaturovervågning
• Lavt dropout lineær regulatortilstand
• Udgang: 3,75V-6V

Indhold

1x SparkFun LiPo Charger Plus
