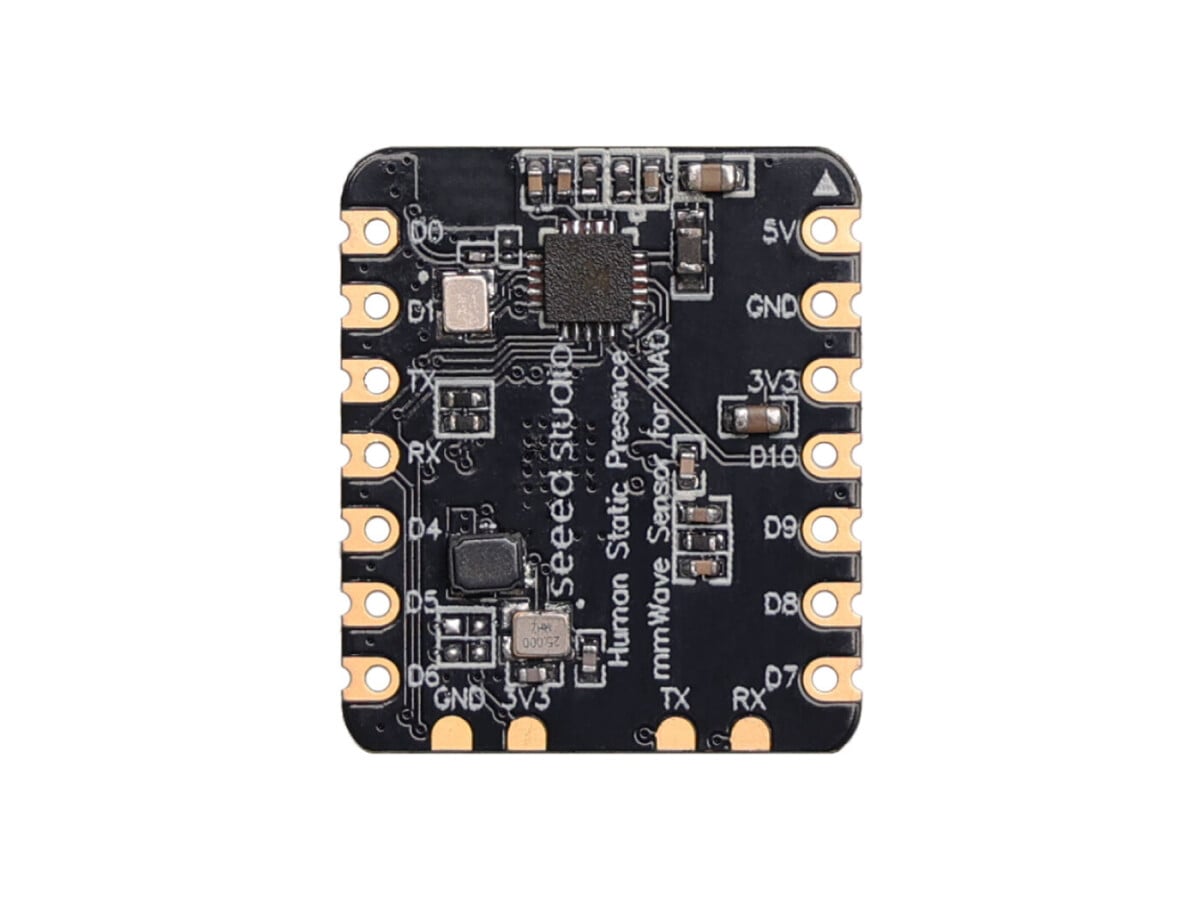

Seeed Studio 24GHz mmWave-sensor til XIAO Arduino Home Assistant ESPHome

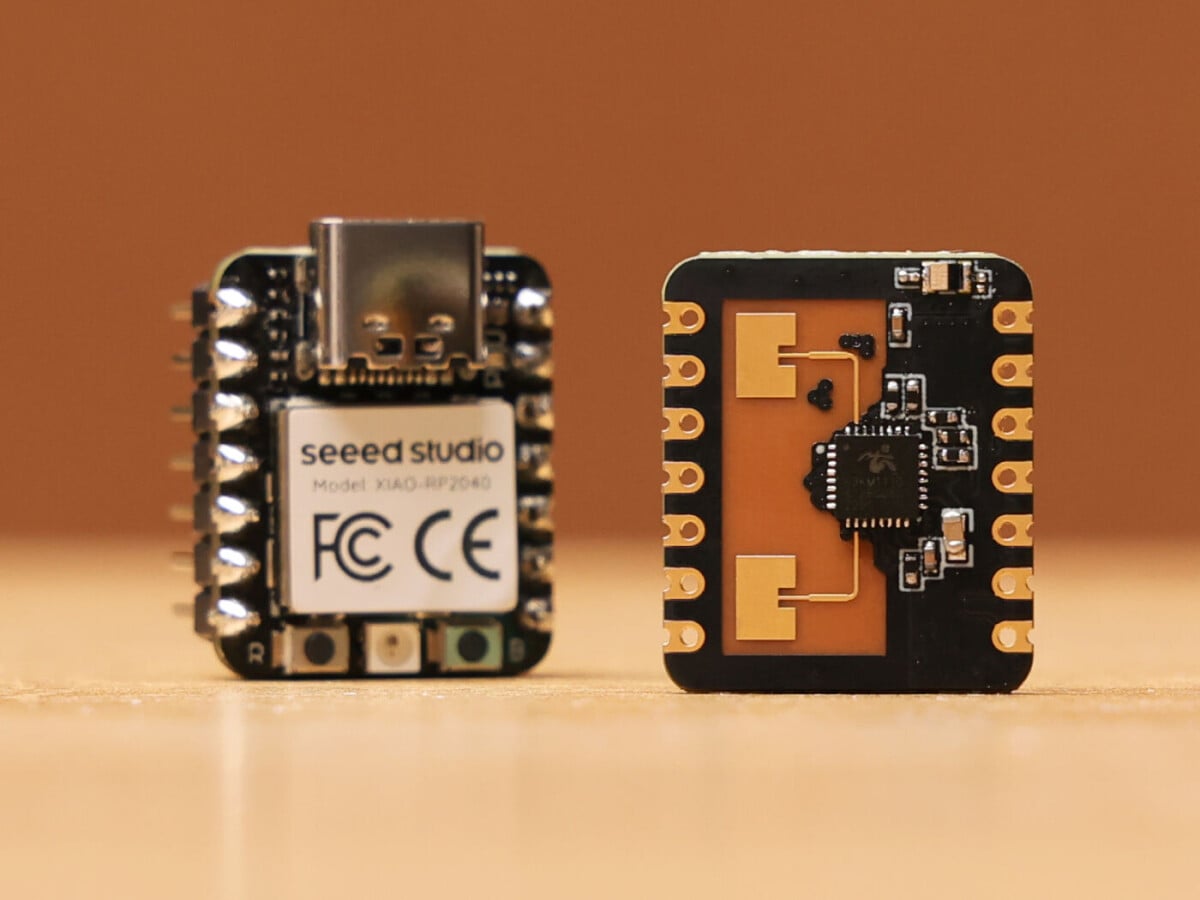

24GHz mmWave-sensoren til XIAO – Human Static Presence er et udvidelseskort designet til XIAO-udviklingsplatformen. Det fungerer som et avanceret menneskelig kropssensormodul, der bruger FMCW (Frequency-Modulated Continuous Wave) teknologi til at detektere menneskelige mål i et specifikt rum. Drevet af avanceret radarsignalbehandling og præcise menneskelige kropsdetektionsalgoritmer opnår dette modul enestående følsomhed til at detektere menneskelig tilstedeværelse og identificerer nøjagtigt både bevægelige og stationære forhold. Det giver også yderligere information såsom beregning af målafstanden. Dette produkt bruges hovedsageligt indendørs og giver realtidsdetektering af bevægelige eller mikrobevægende menneskekroppe.

Den anvender avanceret 24GHz millimeterbølge radarsensorteknologi og tilbyder betydelige fordele i applikationer til menneskelig kropsføling. Det viser en bemærkelsesværdig følsomhed ikke kun over for bevægelige menneskekroppe, men også over for statiske, mikrobevægelige, siddende og liggende menneskekroppe, der overstiger traditionelle løsningers muligheder.

Med en maksimal detekteringsafstand på op til 5 meter og en bred detekteringsvinkel på ±60 grader garanterer dette modul nøjagtig identifikation inden for det specificerede område. Det understøtter opdelingen af ​​detektionsområdet og beskytter effektivt interferens udefra. Derudover understøtter den Bluetooth-funktionalitet, hvilket tillader radarparametre at blive fejlrettet direkte via en dedikeret app, hvilket eliminerer behovet for en seriel portforbindelse.

Derudover har modulet fremragende miljøtilpasningsevne ved at opretholde konstant føleydelse uanset temperatur, lysstyrke, fugtighed eller lysudsving. Takket være evnen til at trænge ind i skallen, er overfladeperforeringer ikke påkrævet, hvilket forbedrer produktets overordnede æstetik. Modulet tilbyder fleksible konfigurationsmuligheder for den længst mulige detektionsafstand og følsomhed, hvilket muliggør personlige og finjusterede opsætninger.

Specifikator

• Driftsfrekvens: 24GHz ~ 24.25GHz
• Driftsspænding: DC 3,3V
• Strømforsyningskapacitet: >200 mA
• Gennemsnitlig driftsstrøm: 79 mA
• Modulering: FMCW
• Målanvendelse: menneskelig tilstedeværelsessensor
• Registreringsafstand: 0,75m ~ 6m (justerbar)
• Detektionsvinkel: ±60°
• Afstandsopløsning: 0,75m
• Sweep båndbredde: 250MHz
• Omgivelsestemperatur: -40°C til 85°C

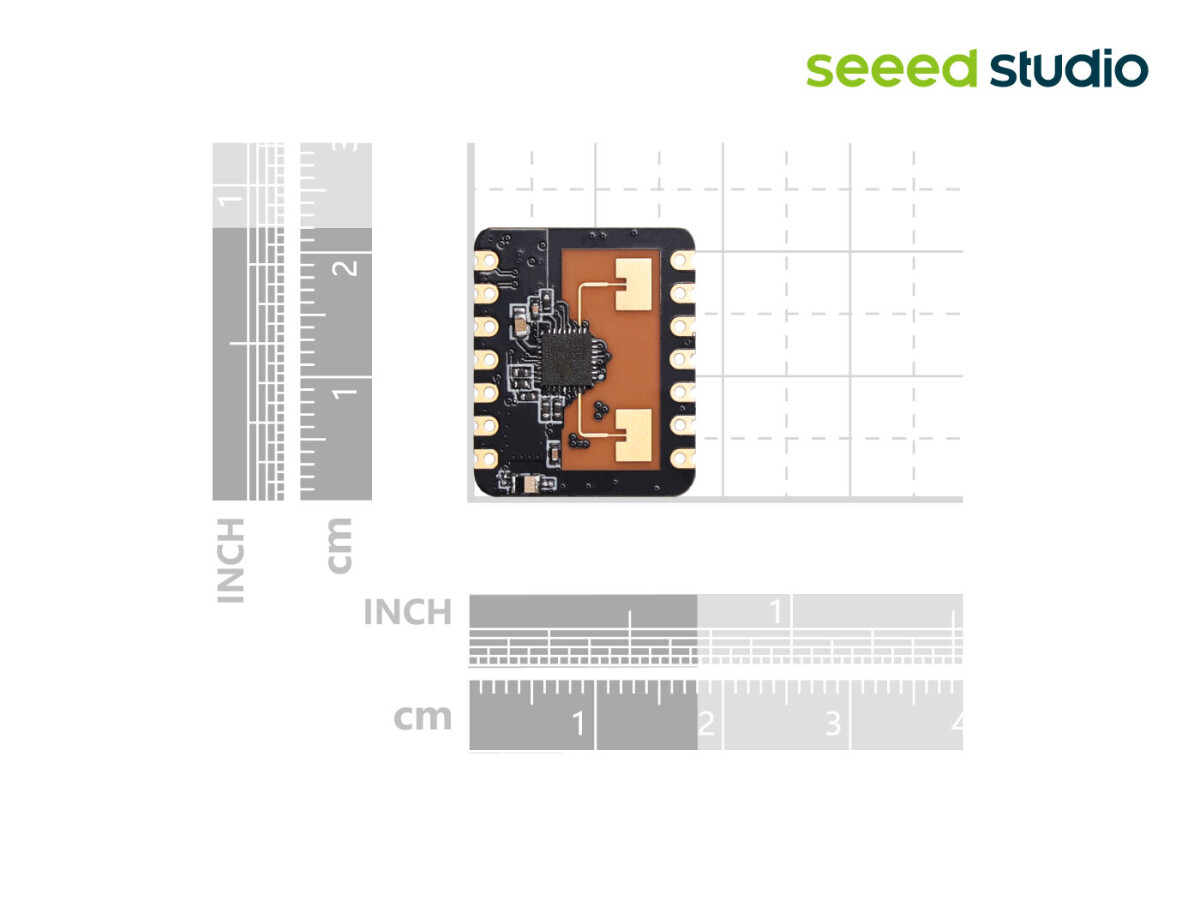

• Mål: 18mm x 22mm

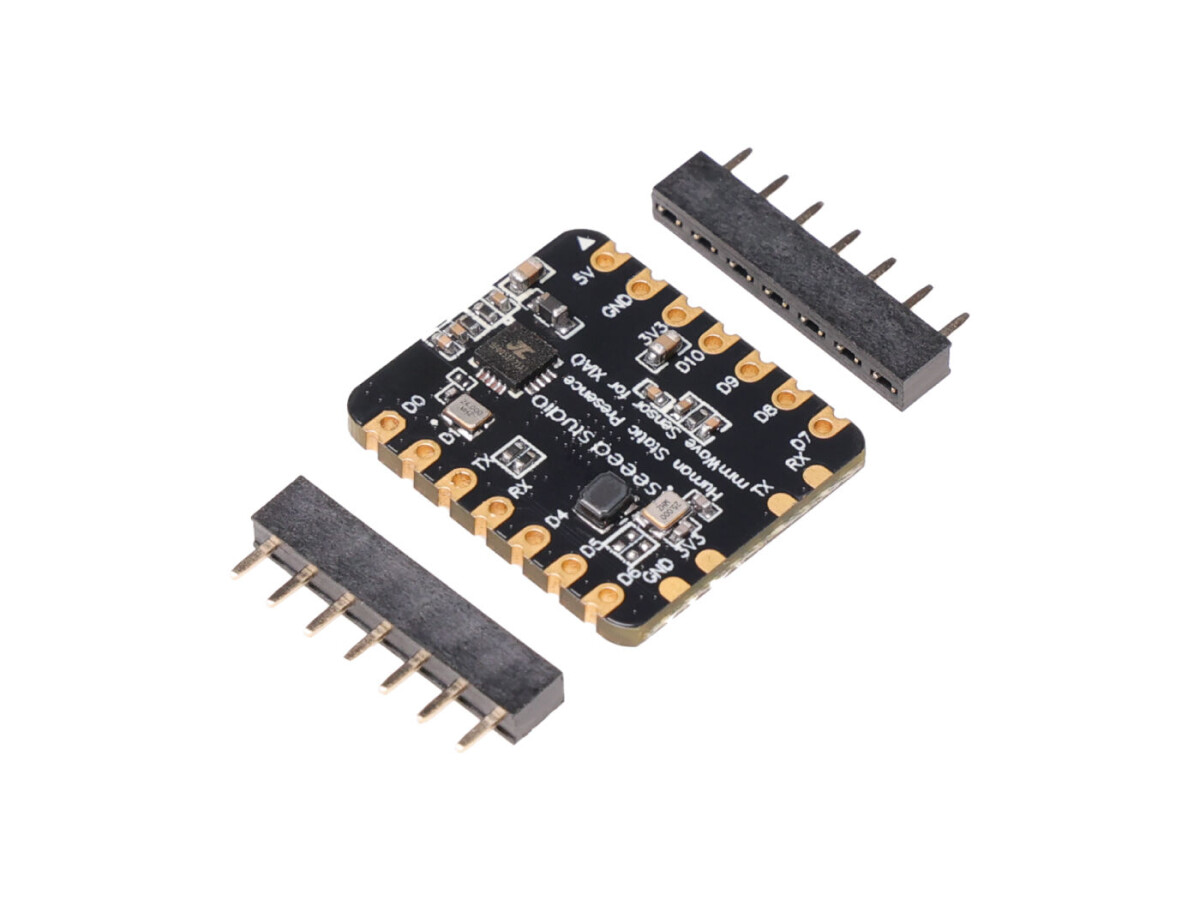

Liste over dele

• 1x 24GHz mmWave sensor til XIAO – menneskelig statisk tilstedeværelse
• 2x 7-polet fatningsliste
