Pololu USB 2.0 Type-C Connector Breakout Board

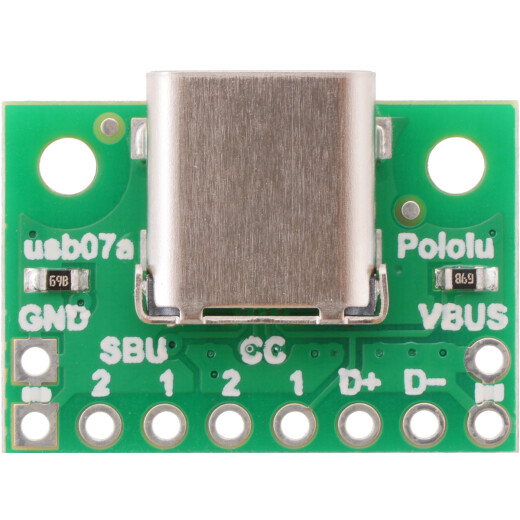

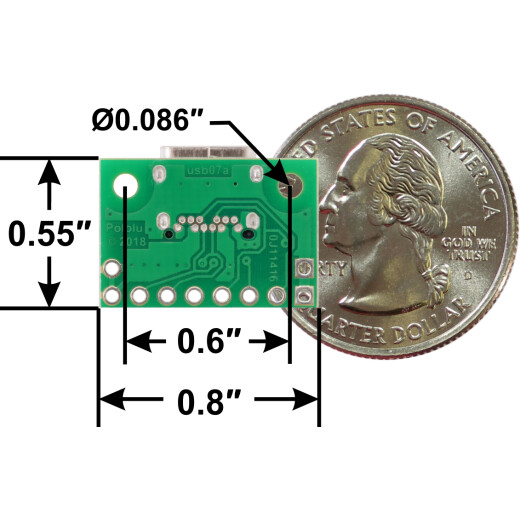

Oversigt USB Type-C-stikket er beregnet til at erstatte en lang række eksisterende USB-stik. Den er vendbar og kan fungere i både USB-værts- og USB-enhedsroller, hvilket gør det muligt at tilslutte begge ender af et kabel til en stikkontakt med begge sider opad, og den kan understøtte forhandling af øget strøm (op til 20 V og 5 A) og alternative anvendelser af USB-interfacetrådene. USB-C-stikkets 24 tæt placerede ben gør det vanskeligt at bruge i et hobbyprojekt eller prototypedesign. Dette breakout board hjælper ved at give adgang til stikkets ben til strøm (VBUS og GND), USB 2.0 differentielle data (D+ og D-), Configuration Channel (CC) og Sideband Use (SBU). Hver af disse stifter er brudt ud i en 1×8 række af 0,1″-afstande stifter på brættet sammen med duplikerede VBUS- og GND-stifter til højstrømsapplikationer. Den medfølgende 1×10 lige han-header kan loddes til disse ben for at tillade, at kortet kan bruges med standard perfboards, loddefri breadboards og 0,1″ stik. og RX-signaler), så den understøtter kun USB 2.0 lavhastigheds-, fuldhastigheds- og højhastighedskommunikation. Egenskaben Konfiguration og hjælpeben En Type-C-stikkontakt kan enten levere strøm som en "kilde" eller forbruge strøm som en " Håndvask"; dette svarer normalt til, om porten er en USB-vært (Downstream Facing Port eller DFP) eller USB-enhed (Upstream Facing Port eller UFP). Configuration Channel, eller CC, benene bruges til at bestemme rollen for en port, når den er tilsluttet. Dette bærekort trækker CC1 og CC2 benene til GND gennem 5,11 kΩ termineringsmodstande, hvilket gør porten til en Sink og en UFP som standard og gør det muligt at erstatte en Type-B-, Mini-B- eller Micro-B-port på en USB-enhed. Hvis du ønsker, at porten skal tjene som en kilde i stedet, eller hvis du ønsker at udføre mere avanceret konfiguration som USB Power Delivery-forhandling, kan du afbryde eller fjerne de indbyggede modstande og lave dine egne forbindelser til CC-benene, som er synlige af kortet .Sidebåndsbrug eller SBU-benene bruges ikke af USB-protokollen. I stedet er de tilgængelige til brug, efter at USB-grænsefladen er blevet konfigureret (via CC-benene) til at fungere i alternativ tilstand, som gør det muligt at genbruge det til andre protokoller og applikationer. Du kan ikke se mere dokumentation for yderligere information Indhold 1x USB 2.0 Type-C-stik Breakout Board1x 0,1″ han-header
