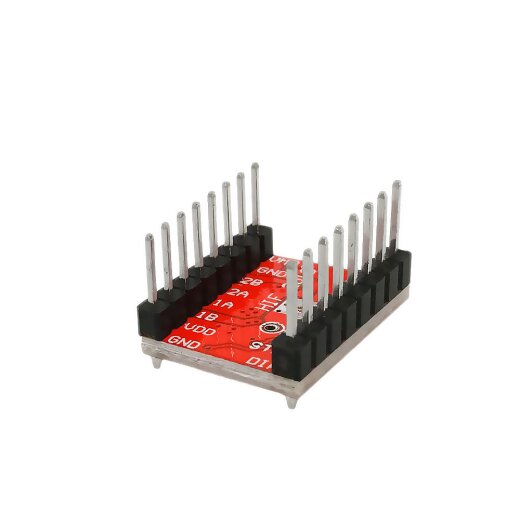

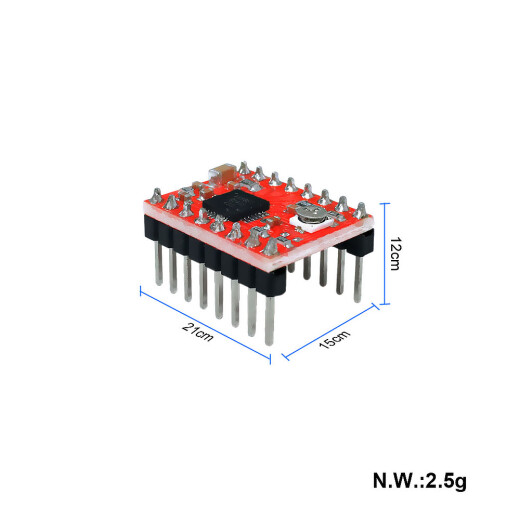

Pololu A4988 StepStick Stepper Motor Driver Carrier, Black Edition

oversigt

Dette produkt er et carrier board eller breakout board til Allegros A4988 DMOS microstepping driver med oversætter og overstrømsbeskyttelse; Vi anbefaler derfor, at du læser A4988-databladet (1MB pdf) omhyggeligt, før du bruger dette produkt. Denne stepmotordriver giver dig mulighed for at styre en bipolær stepmotor med op til 2A udgangsstrøm pr. spole (se afsnittet Overvejelser om strømforbrug nedenfor for mere information). Her er nogle af førerens nøglefunktioner:

• Enkel trin- og retningskontrolgrænseflade
• Fem forskellige trinopløsninger: fuldt trin, halvt trin, kvart trin, ottende trin og seksten trin
• Justerbar strømstyring giver dig mulighed for at justere den maksimale udgangsstrøm med et potentiometer, så du kan bruge spændinger over din stepmotors nominelle spænding for at opnå højere trinhastigheder.
• Intelligent hakkekontrol, der automatisk indstiller den korrekte aktuelle henfaldstilstand (hurtigt henfald eller langsomt henfald)

vælger

• Termisk afbrydelse i tilfælde af overtemperatur, underspændingsafbrydelse og overstrømsbeskyttelse
• Kortslutnings- og kortslutningsbeskyttelse
• 4-lags, 2 oz kobber PCB for forbedret varmeafledning
• Udsat loddebar jordpude under driver IC i bunden af ​​printkortet

Dette produkt leveres med alle overflademonteringskomponenter – inklusive A4988 driver IC – installeret som vist på produktbilledet.

Dimension

• Størrelse: 0,6 × 0,8 tommer
• Vægt: 1,5g ¹

Generelle specifikationer

• Minimum driftsspænding: 8V
• Maksimal driftsspænding: 35 V
• Kontinuerlig strøm pr. fase: 1,2 A ²
• Maksimal strøm pr. fase: 2 A ³
• Minimum logisk spænding: 3 V
• Maksimal logisk spænding: 5,5V
• Microstep opløsninger: fuld, 1/2, 1/4, 1/8 og 1/16
• Omvendt spændingsbeskyttelse?:N
• Bulkpakker?:N
• Lederstifter loddet?:N ⁴

Bemærkninger:

1. Uden valgfri overskrifter inkluderet.
2. uden køleplader eller tvungen luftstrøm.
3. med tilstrækkelig ekstra køling.
4. 16 huller på printkortet har stiftoverskrifter, men de er ikke installeret.
