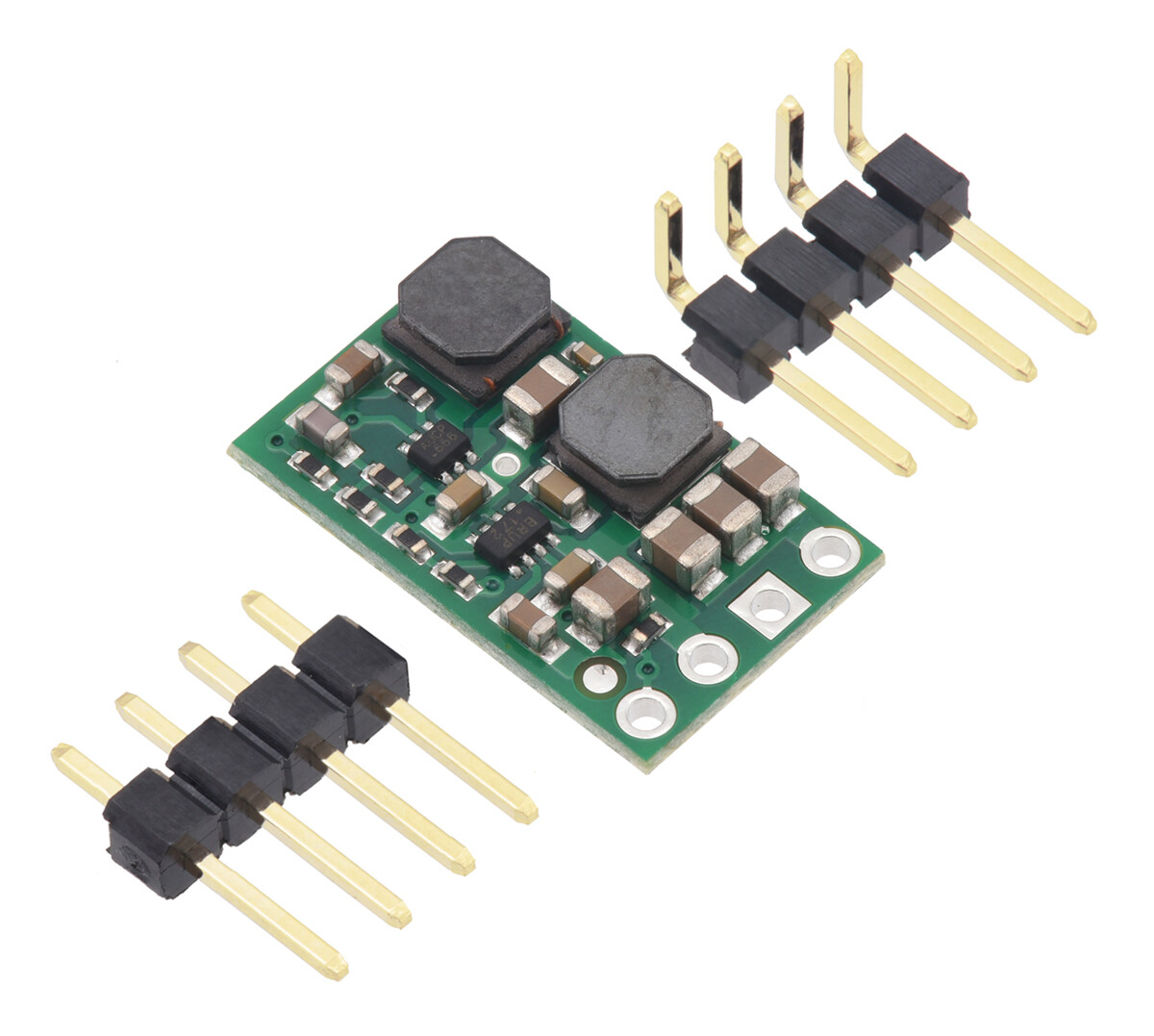

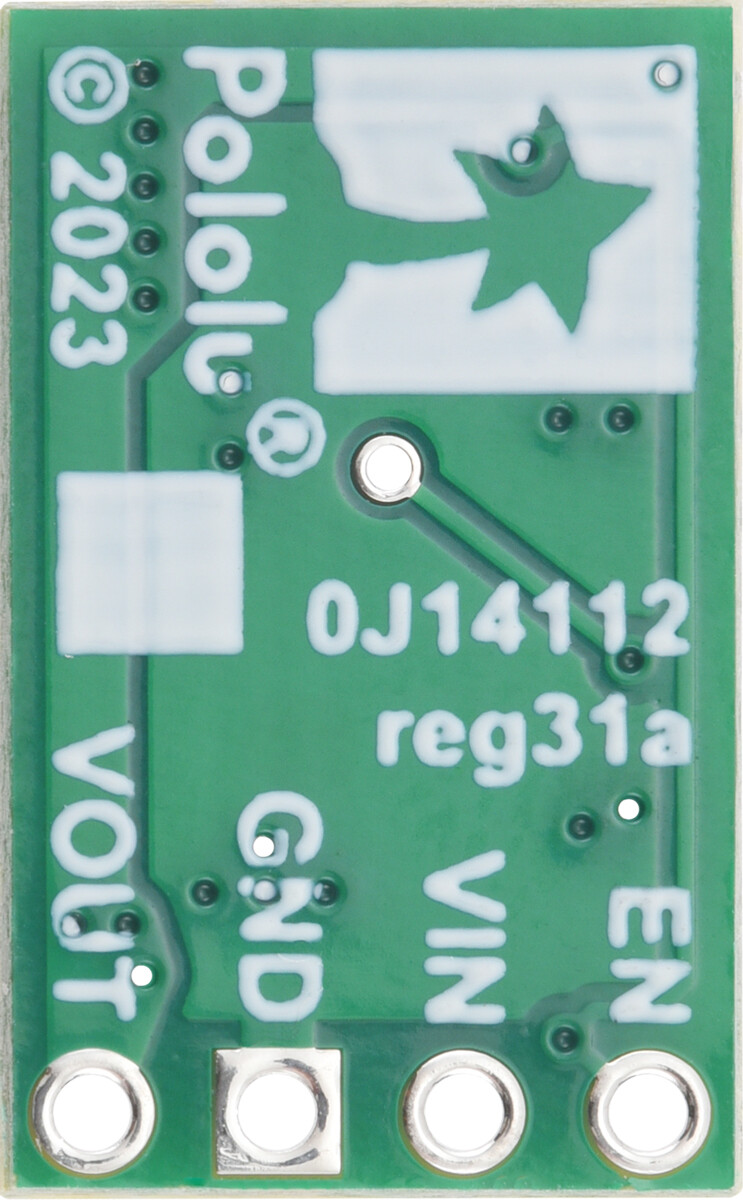

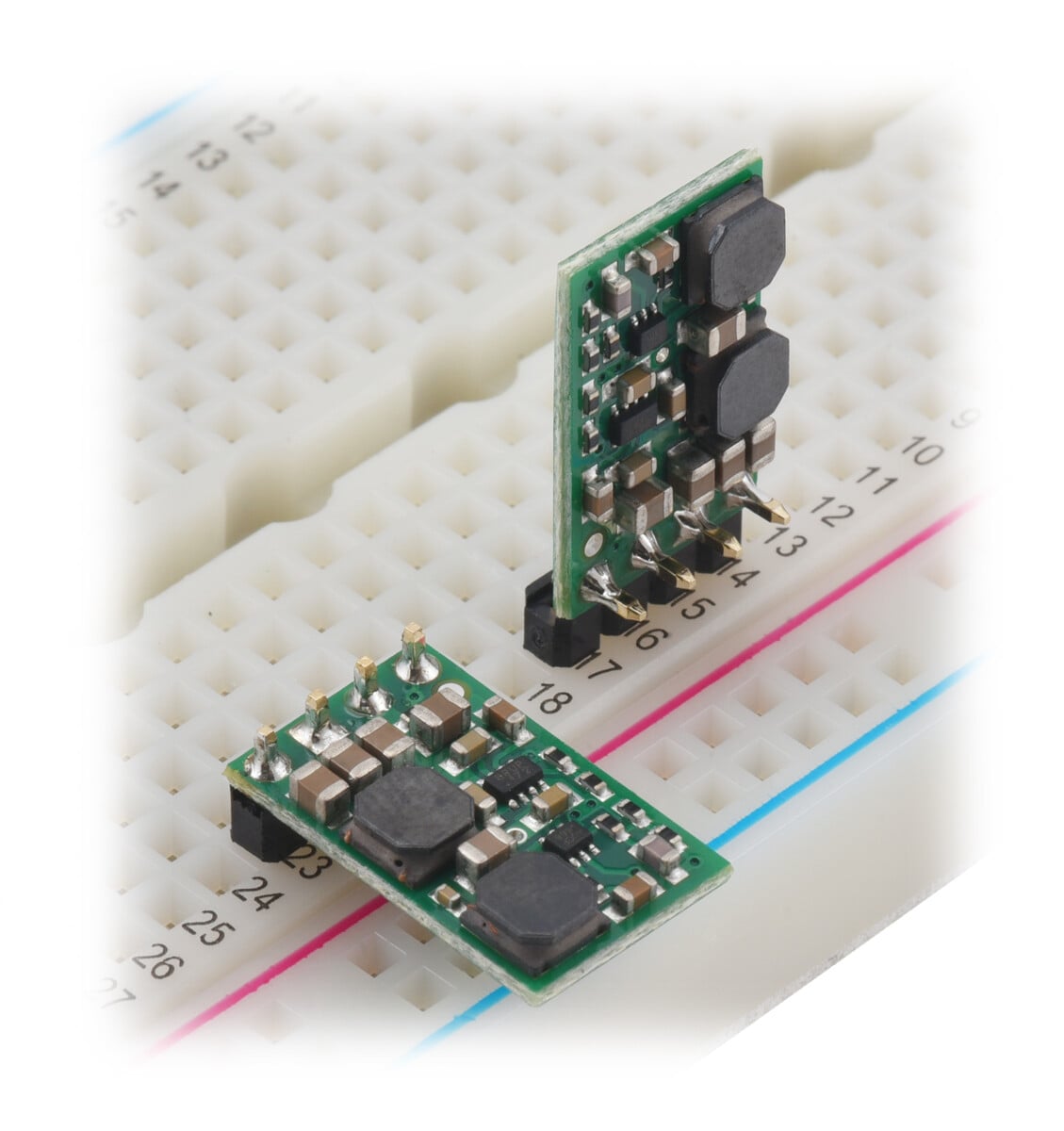

Pololu 6V Step-Up/Step-Down Spanningsregulator S8V9F6 4966

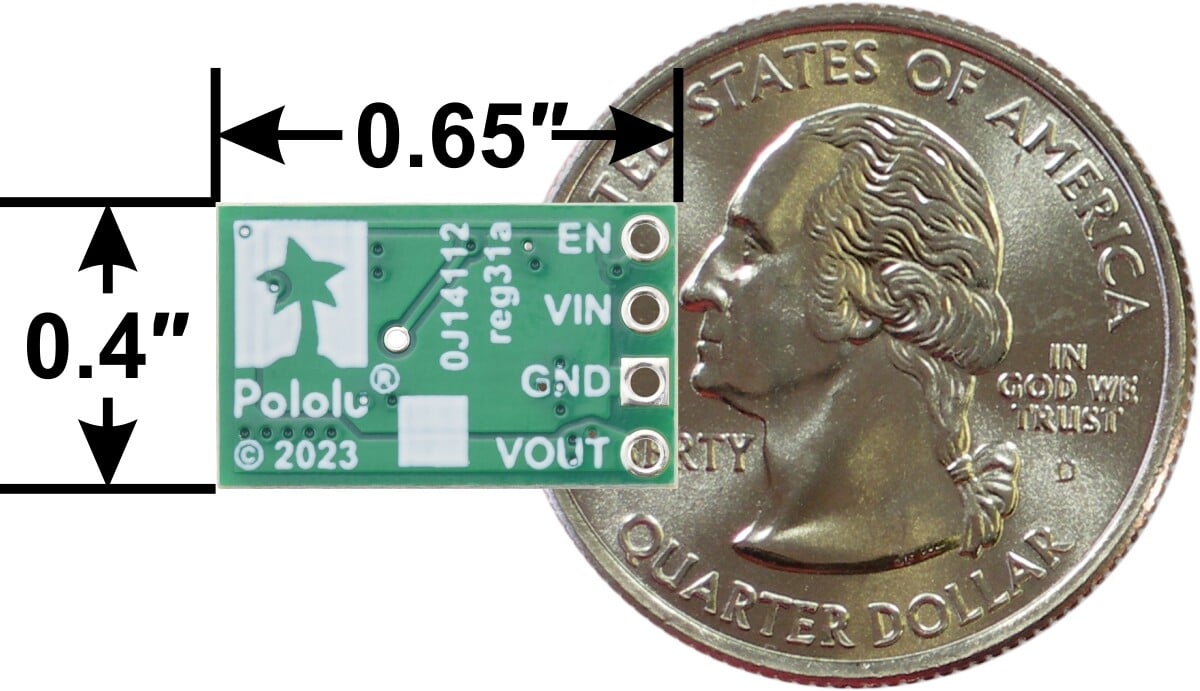

Denne synkron switchende Op-ned regulering genererer effektivt 6 V Fra indgangsspændinger mellem 1,4 V og 16 V.Bemærk: Den minimale startspænding er 2,7 V, men han fungerer derefter op til 1,4 V. Hans evne til at omdanne både højere og lavere indgangsspændinger gør ham nyttig i applikationer, hvor strømforsyningsspændingen kan variere meget, såsom batterier, der starter på over 6 V, men aflades under 6 V. Den tilgængelige udgangsstyrke afhænger af indgangsspændingen (typisk mellem 1 A og 1,5 A kontinuerligt for indgangsspændinger tæt på udgangen). Regulatoren har også en valgfri aktiveringsindgang, der kan bruges til at sætte regulatoren i en energibesparende tilstand med et strømforbrug på mindre end 15 µA pr. volt ved chassisnummeret. Printpladen måler 0,4? × 0,65? og har typisk en effektivitet på 80 % til 90 %.

• Indgangsspænding: 1,4 V til 16 V (Bemærk: Den mindste startspænding er 2,7 V)
• Udgangsspænding: 6 V med 4 % nøjagtighed
• Typisk maksimal konstant udgangsstyrke: 1 A til 1,5 A, når indgangsspændingen er tæt på udgangsspændingen
• Typisk effektivitet på 80 % til 90 %, afhængigt af indgangsspænding og belastning
• Typisk standby-strøm på under 5 mA. Kan reduceres til 10 µA til 15 µA pr. volt ved deaktivering af printpladen
• Funktionen for gradvis opstart begrænser startstrømmen og øger udgangsspændingen trinvis.
• Overstrømsbeskyttelse og overtemperaturbegrænsning
• Indgangsspændingsbeskyttelse
• Energiebesparelsesfunktionen sikrer høj effektivitet ved lave strømme

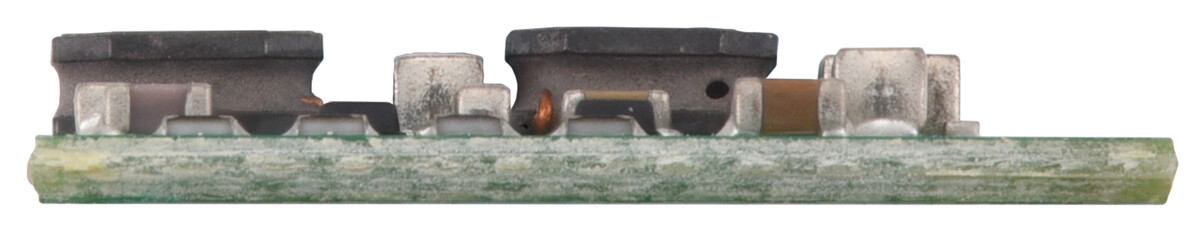

• Kompakte størrelse: 10,2 mm × 16,5 mm × 2,6 mm
• Vægt: 0,8 g. Uden overskrifter.

Generelle specifikationer

• Minimum driftspænding: 1,4 V. Bemærk: Den minimale startspænding er 2,7 V, men regulatoren kan efter opstart sænkes ned til 1,4 V.
• Maksimal driftsspænding: 16 V

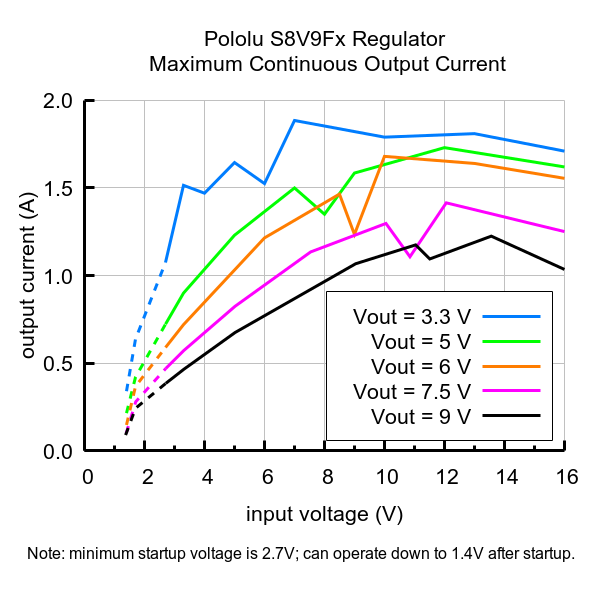

• Kontinuertilstrøm: 1,5 A. Under typiske forhold, hvor indgangsspændingen ligger tæt på udgangsspændingen. Det faktiske opnåelige kontinuertilstrøm er en funktion af indgangsspændingen og begrænses af varmeafledning.
• Udgangsspænding: 6 V
• Polaritetsbeskyttelse?: Ja

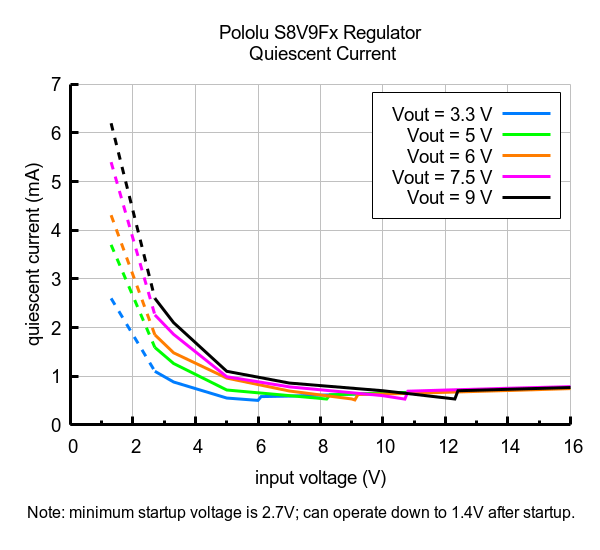

• Maksimalt hvilestrøm: 5 mA. I aktiveret tilstand uden belastning. Kan reduceres til under 15 µA pr. volt pr. VIN ved hjælp af aktiveringspinnen.
• Udgangstype: fast 6V

Downloads

• Dimension
• 3D model
• Drill guide
