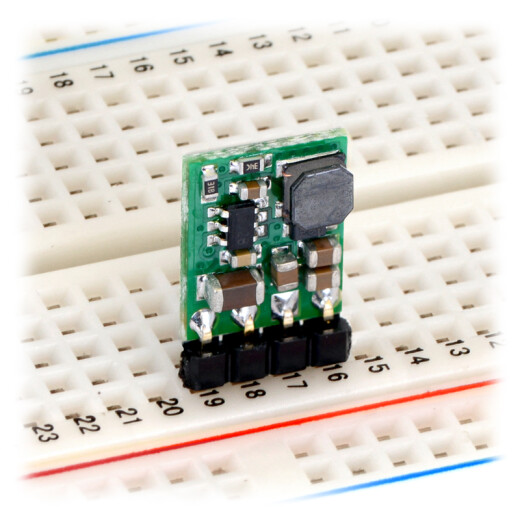

Pololu 5V, 300mA Step-Down Voltage Regulator D24V3F5 Spændingsregler 300mA @5V

Bemærk: Vi anbefaler vores nyere 600mA D36V6Fx-familie (PO3791 – PO3799) af step-down spændingsregulatorer over dette produkt. De tilbyder et bredere driftsspændingsområde på 4V til 50V og en lavere hvilestrøm, og de kan generelt bruges som drop-in-erstatning for dette produkt (de bruger det samme printkort, kun besat med forskellige dele). Se venligst også vores 500 mA D24V5Fx (PO2840 – PO2847) og 1 A D24V10Fx (PO2830 – PO2834) familier for synkrone alternativer, som tilbyder lignende funktionalitet med meget lavere udfaldsspændinger og højere effektivitet ved lette belastninger. Alle disse nyere familier har også flere muligheder for udgangsspænding.

oversigt

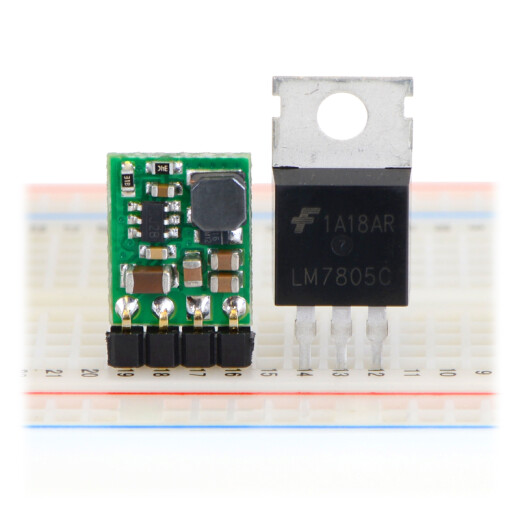

Disse buck (trin ned) spændingsregulatorer producerer lavere udgangsspændinger fra indgangsspændinger op til 42 V. De er switching regulatorer (også kaldet switching power supplies (SMPS) eller DC/DC konvertere) og har en typisk effektivitet mellem 80% og 90 % , hvilket er meget mere effektivt end lineære spændingsregulatorer, især når forskellen mellem input- og outputspænding er stor.

Regulatoren har kortslutningsbeskyttelse og termisk afbrydelse forhindrer skader fra overophedning. Kortet har ikke beskyttelse mod omvendt polaritet.

Oversigt

• Indgangsspænding: [ Udgangsspænding + udfaldsspænding ] op til 42V (se nedenfor for mere information om udfaldsspænding)
• Fast 3,3V, 5V, 9V eller 12V udgang (afhængigt af controllervariant) med 4% nøjagtighed
• Maksimal udgangsstrøm: 300 mA eller 600 mA (afhængig af controller-versionen)
• 1,25MHz skiftefrekvens
• 2 mA typisk hvilestrøm uden belastning (20 µA typisk hvilestrøm ved SHDN= LAV)
• Integreret overtemperatur- og overstrømsstop
• Lille Mål: 0,5? × 0,4? × 0,1? (13 mm × 10 mm × 3 mm)

Dimension

• Størrelse: 0,4? × 0,5? × 0,1? ¹
• Vægt: 0,5g ¹

Generelle specifikationer

• Minimum driftsspænding: 6V ²
• Maksimal driftsspænding: 42V
• Maksimal udgangsstrøm: 300mA
• Udgangsspænding: 5V
• Omvendt spændingsbeskyttelse?: N
• Maksimal hvilestrøm: 2 mA ³

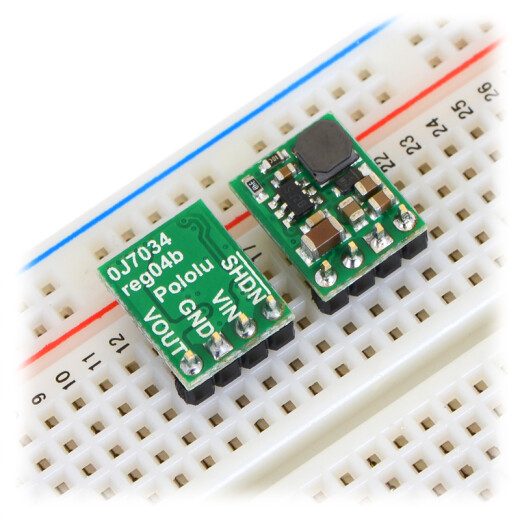

Identifikationsmærker

• PCB Dev Koder: reg04b
• Andre PCB-mærker: 0J7034

Tips:

1. Uden valgfri overskrifter inkluderet.
2. Til små belastninger; indgangsspændingen skal være mindst 6,5V for at få de fulde 300 udgangsspændinger.
3. Mens aktiveret (SHDN = HIGH) uden belastning. Strømforbruget er ca. 20 µA, når SHDN = LAV.
