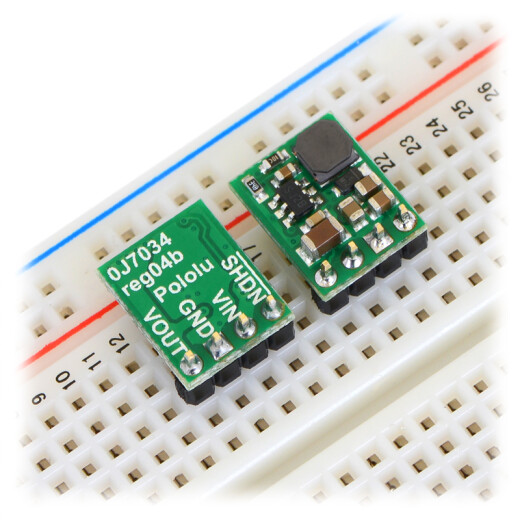

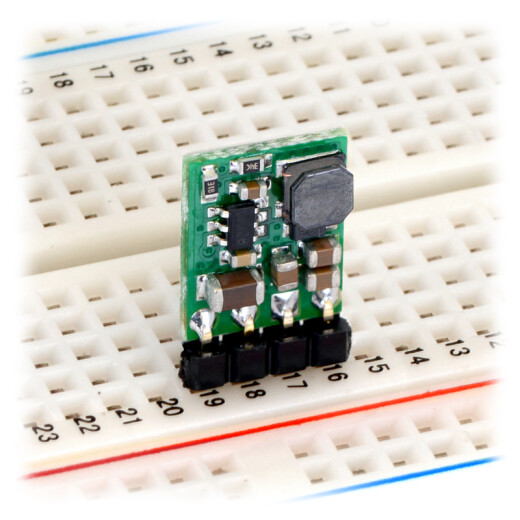

Pololu 3,3V, 300mA Step-Down Voltage Regulator D24V3F3 Spændingsregler 300mA @3,3V

Oversigt

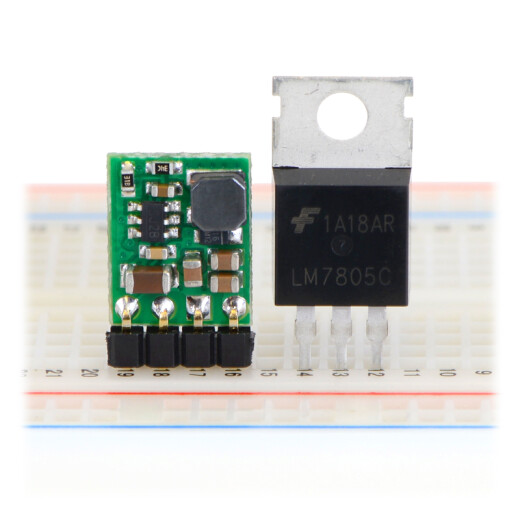

Disse step-down spændingsregulatorer producerer lavere udgangsspændinger fra indgangsspændinger op til 42V. De er switching regulatorer (også kaldet switching power supplies (SMPS) eller DC/DC konvertere) og har en typisk effektivitet mellem 80% og 90%, hvilket er meget mere effektivt end lineære spændingsregulatorer, især når forskellen mellem input og output spænding er stor. Denne regulator fås med en fast 3,3V, 5V, 9V eller 12V udgang, og to versioner er tilgængelige for hver spænding, en med en maksimal udgangsstrøm på 300mA (D24V3Fx) og en med en maksimal udgangsstrøm på 600 mA (D24V6Fx) : ikke; Egenskaber

• Indgangsspænding: [ Output;Spænding;+;Dropout;Voltage ] op til 42;V (se nedenfor for mere information om udfaldsspænding)
• Fast 3,3V, 5V, 9V eller 12V output (afhængigt af controllerversion) med 4 % nøjagtighed

.

• Maksimal udgangsstrøm: 300 mA eller 600 mA (afhængig af controller-versionen)
• 1,25MHz skiftefrekvens
• 2;mA typisk hvilestrøm uden belastning (20;µA typisk hvilestrøm med;SHDN;= LAV)
• Integreret overtemperatur- og overstrømsstop
• Lille mål: 0,5"x;0,4"x;0,1" (13;mm;x;10;mm;x;3;mm)
