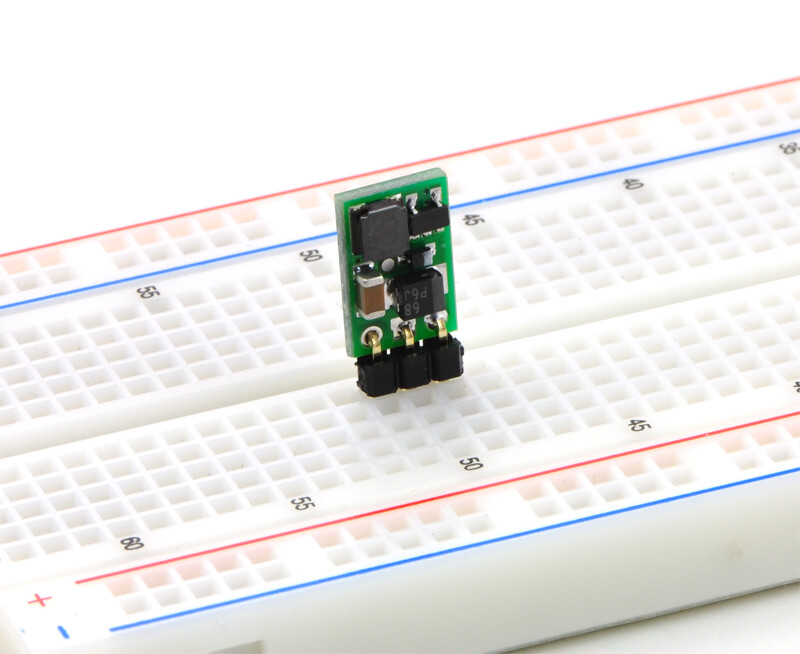

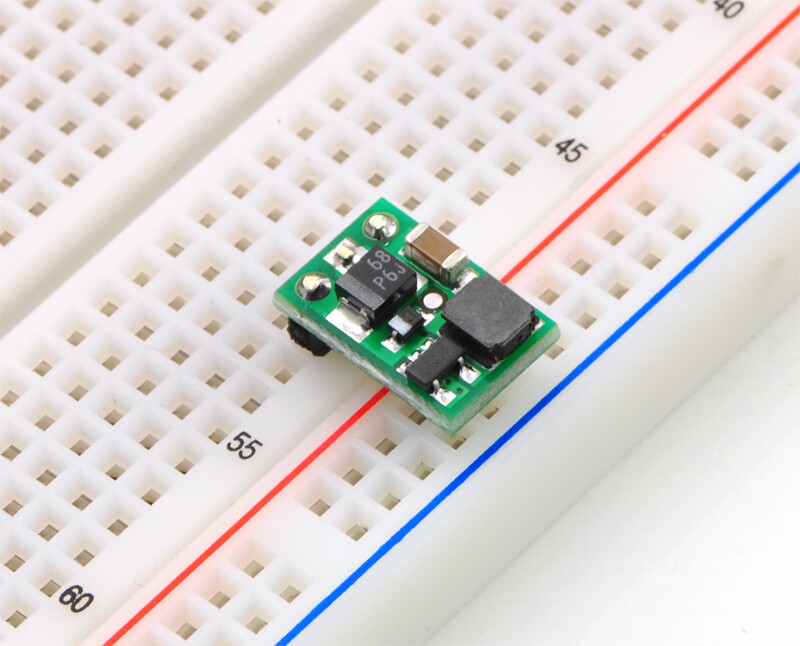

Pololu 3,3 V spændingsregulator NCP1402 2114

Oversigt

Disse små Boost (Step-up) switching regulatorer er baseret på NCP1402 Boost Regulator IC. Deres lille størrelse på kun 0,33″ × 0,5″ (8,4 mm × 12,7 mm) og en startspænding på op til 0,8 V gør det nemt at bygge 3,3 V- og 5 V-kredsløb, der drives med lavere batterispændinger. Den tilgængelige udgangsstrøm og udgangsspændingsvariation afhænger af indgangsspændingen (se afsnittet Typisk effektivitet og udgangsstyrke nedenfor), men regulatoren kan levere op til 200 mA, når indgangsspændingen er høj nok.

Ved lave indgangsspændinger er udgangsspændingsvariationen under 40 mV mellem toppene. Når indgangsspændingen nærmer sig udgangsspændingen, stiger udgangsvariationen hurtigt til 150 mV mellem toppene. Derfor anbefales det at tilføje kapacitet fra udgangen til jord for applikationer, der er følsomme over for støj, når indgangsspændingen nærmer sig udgangsspændingen.

Tekniske data

• Driftsspænding: 0,8 V – VOUT
• Udgang på 3,3 V eller 5,0 V med 2,5 % nøjagtighed
• <3 mA typisk strøm i hvile
• Lille størrelse: 8,4 mm × 12,7 mm × 3,8 mm (0,33? × 0,50? × 0,15?)
• Vægt uden blyantstifter: 0,6 g (0,02 oz)

Leveringsomfang

1x Pololu 3,3 V spændingsregulator NCP1402
