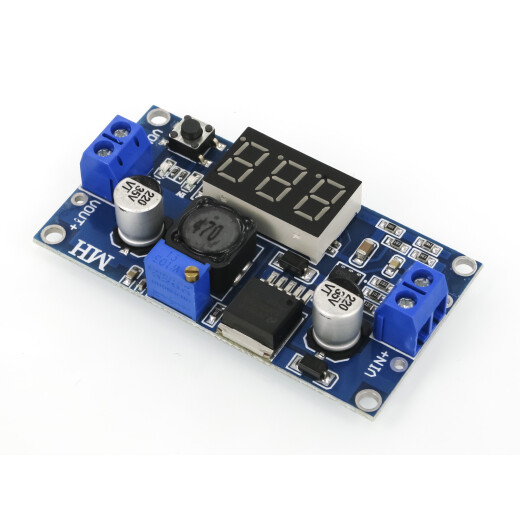

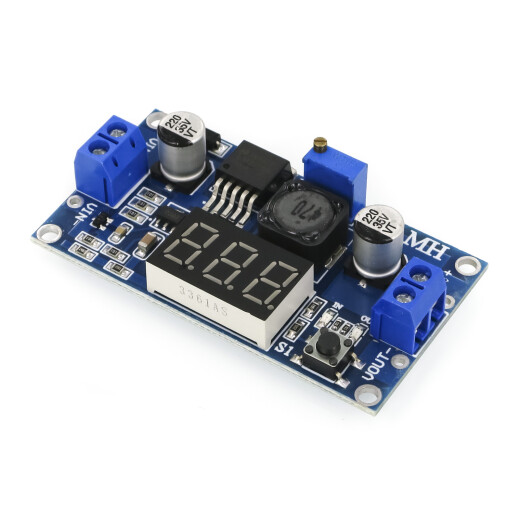

LM2596S DC-DC justerbar step-down spændingsregulator med LED voltmeter justerbart strømmodul

Voltmeter display

• Voltmeterfejl ±0,1V, område 4~40V. (Bemærk: Hvis indgangsspændingen er mindre end 4V, vil det indbyggede voltmeter ikke fungere og vise).
• Den store 5*5 soft touch-knap skifter mellem måling af input- eller outputspænding. Displayet viser, hvilken spænding der måles.
• Når den tændes for første gang, vises indgangsspændingen, og indgangsindikatoren IN lyser.
• Tryk på knappen, så viser det digitale rør udgangsspændingen, og udgangsindikatoren OUT lyser.
• Bevar den sidste indstilling, selvom strømmen er slukket og derefter tændt igen.
• For at slukke skal du trykke på kontakten i mere end 1 sekund og i mindre end 4 sekunder. Efter at det er slukket, kan voltmeteret tændes ved et kort tryk på kontakten.

Funktion til korrektion af målefejl

1. Tryk og hold kontakten nede i mere end 4 sekunder, slip kontakten og gå ind i spændingsmålingsfejlkorrektionsfunktionen, på dette tidspunkt lyser IN- lampen (kalibreringsindgang), det digitale rør blinker for at vise den positive værdi (fabriksparameteren er 0,0V).
2. På dette tidspunkt skal du trykke kort på knappen for at ændre værdien (værdiområdet er -0,5V~0,5V), positivt tal betyder opadgående kalibrering, negativt tal betyder nedadgående kalibrering.
3. Efter kalibrering skal du trykke på knappen og holde den nede i mere end 2 sekunder for at indtaste fejlkalibreringen af ​​udgangen, OUT- lampen lyser (kalibreringsudgang), og udgangens kalibreringsværdi vises.

Indstillingsmetoden er den samme som for input. Indstillingen går ikke tabt efter slukning. Denne funktion giver dig mulighed for at opfylde dine krav til højere nøjagtighed.

Produktegenskaber

• med terminaler – kan også bekvemt bruges uden loddekolbe og opretholde loddepunktet (Indgangsspændingen skal være mindst 1v højere end den spænding, der skal udsendes).
• Med en intern oscillationsfrekvens på 150 kHz er dette anden generation af lavt strømforbrug og højeffektive koblingsspændingsregulatorer.
• Indgang med diodebeskyttelse for at forhindre skader forårsaget af omvendt polaritet.
• Overophednings- og kortslutningsbeskyttelse (hvis mere end 15W, vær venlig at styrke varmeafledningen).

Specifikator:

• Indgangsspændingsområde 4 – 40 V
• Udgangsspændingsområde: 1,25V – 37V
• Udgangsstrøm: 2A kontinuerlig udgang
• Udgangseffekt: max
• Ripple frekvens: 150 kHz
• Kornbølgetop: 100 mV
• Voltmeter nøjagtighed: ±5 %
• Statisk strømforbrug: 20 mA (indgangsspænding og udgangsspænding og digital rørfarve er tæt forbundet med den faktiske strøm, afvigelse vil eksistere)
• Med spændingsvisningsfunktion er den viste nøjagtighed ± 0,05V, området er 0 – 40V. (Bemærk: For at vise spændingen mere præcist, skal du sørge for, at indgangsspændingen er højere end 4V)
• Høj effektivitet, 150 kHz intern oscillator med fast frekvens.
• Garanteret 3A udgangsbelastningsstrøm.
• Termisk nedlukning og strømbegrænsning

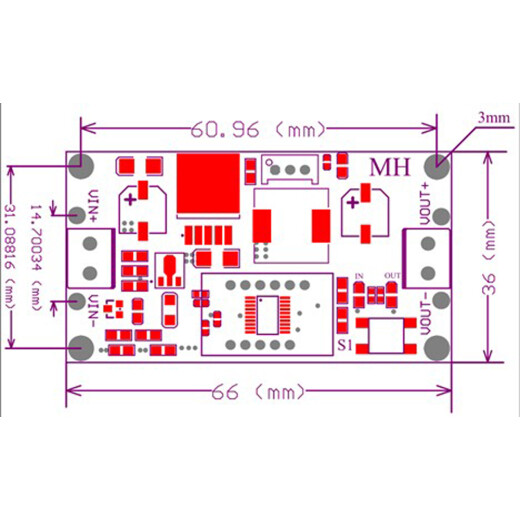

• IN +: positiv input / IN : – input negativ
• OUT +: positiv udgang / OUT -: negativ udgang

Bemærk: For at vise spændingen mere præcist, skal du sørge for, at indgangsspændingen er højere end 4V.

Hvis du ikke kan justere udgangsspændingen (altid lig med indgangsspændingen), skal du dreje potentiometeret mod uret i mere end 10 omgange for at nulstille modulet. Fordi standardudgangsspændingen fra fabrikken er omkring 20V.

Indhold:

• 1xDC-DC step down konverter modul LM2596 med voltmeter
