LED Jewel 7 x 5050 RGB LED'er WS2812 med integrerede drivere

Tilsyn:

Vi monterer syv af vores bittesmå 5050 (5 mm x 5 mm) smarte RGBW LED'er på et smukt, rundt bord med monteringshuller og et kædebart design for at skabe, hvad vi synes er vores mest elegante (og aftenklare) NeoPixel-kort til dato. Brug kun én mikrocontrollerstift til at kæde så mange sammen som muligt! Hver LED kan adresseres, fordi driverchippen er placeret inde i LED'en. Hver har ~18mA konstant strømdrev, så farven er meget konsistent, selv når spændingen varierer, og der kræves ingen eksterne chokermodstande, hvilket gør designet slankt. Forsyn det hele med 5VDC (4-7V virker), og du er klar til at rocke.

LED'erne kan 'kaskades' ved at forbinde output fra en juvel til input fra en anden. Der er en enkelt datalinje med en meget tidsspecifik protokol. Da protokollen er meget tidsfølsom, kræver den en real-time mikrocontroller såsom en AVR, Arduino, PIC, mbed osv. Den kan ikke bruges med en Linux-baseret mikrocomputer eller fortolkede mikrocontrollere såsom netduino eller Basic Stamp. Da det kræver håndtunet montage, er det kun beregnet til AVR-kerner, men andre kan have porteret denne chipdriverkode, så google dig gerne rundt. Der kræves en 8MHz eller hurtigere processor.

Specifikator:

• WS2812 datablad

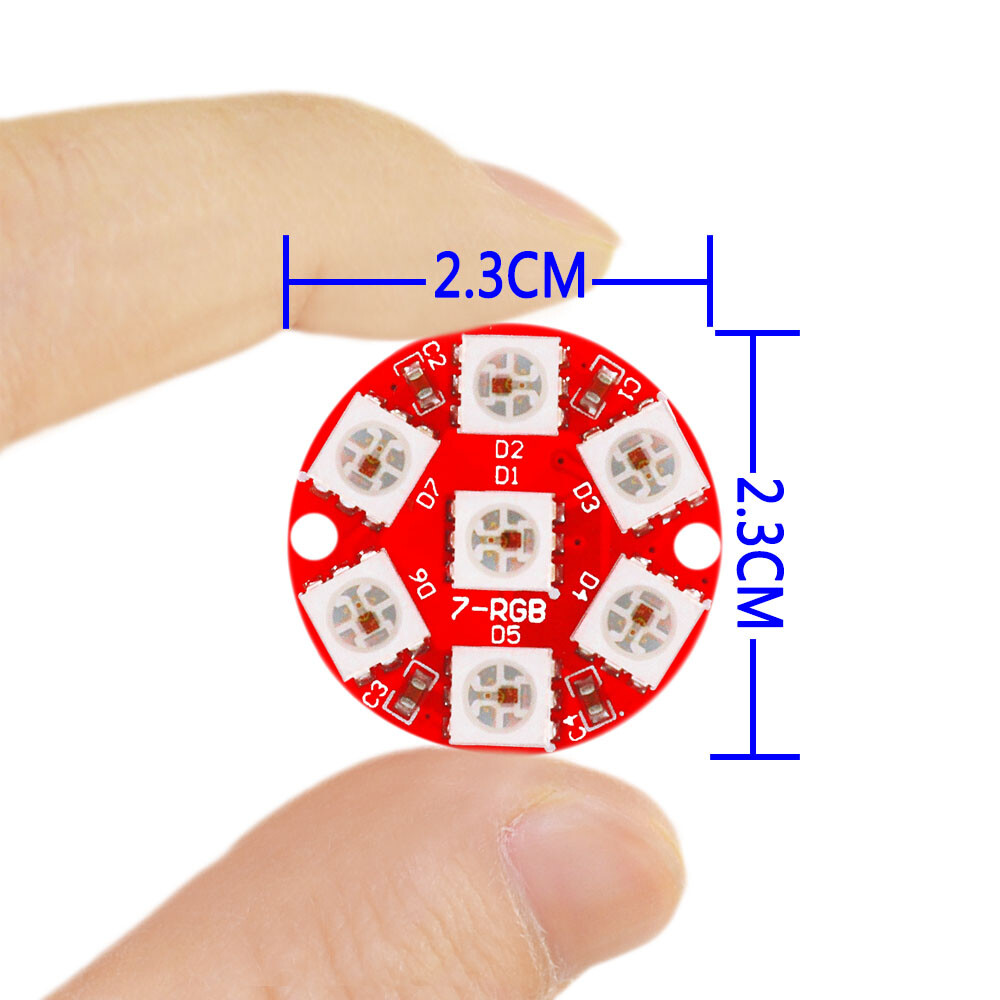

• Diameter: ca 23 mm
• Vægt: 1,95g

Indhold

• 1x LED-ring 7×5050 RGB LED'er
