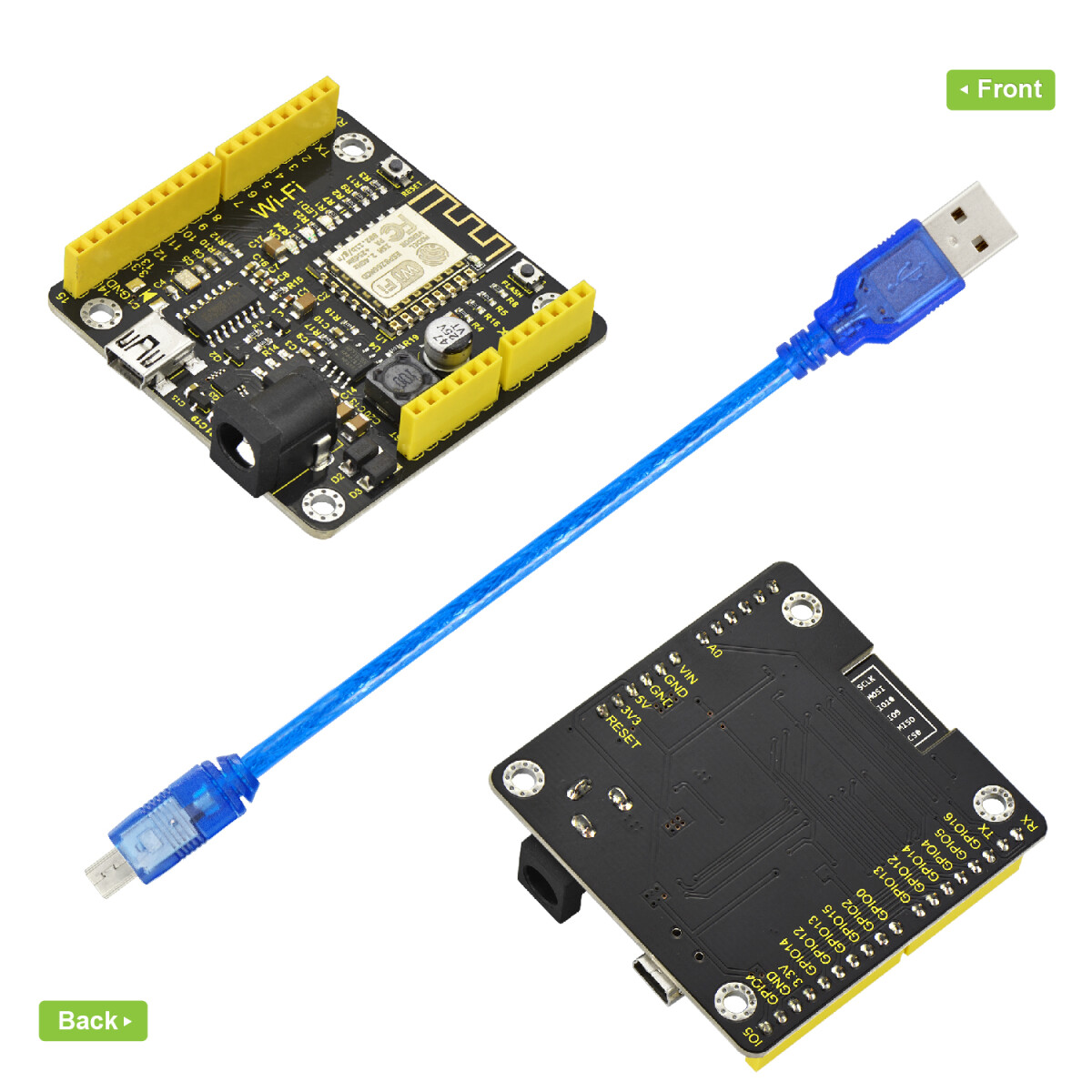

Keyestudio ESP8266-12F WiFi udviklingskort med Arduino support RTOS

Dette Keyestudio ESP8266 WIFI Udviklingskort baseret på den af Ai-Thinker udviklede ESP8266-12F WIFImodul.

Procesoren ESP8266 integrerer den førende inden for branchen Tensilica L106 Ultra-Low-Power 32-bit mikro-MCU i et mindre kabinet, med 16-bit Lite-tilstand. Hovedfrekvensen understøtter 80 MHz og 160 MHz.

Det understøtter RTOS, integreret med Wi-Fi MAC/BB/RF/PA/LNA. Onboard kommer med bøjet antenne.

Denne udviklingsplade er en selvstændig netværkscontroller, der kan tilføje netværksfunktionalitet til eksisterende enheder.

Det har 11 I/O-porte (4 af dem kan bruges som PWM-udgange), og alle I/O-porte fungerer med 3,3 V. Derudover er der en AD-indgang, der understøtter spændingsområdet 0-3,3 V.

Pladen drives med strøm.

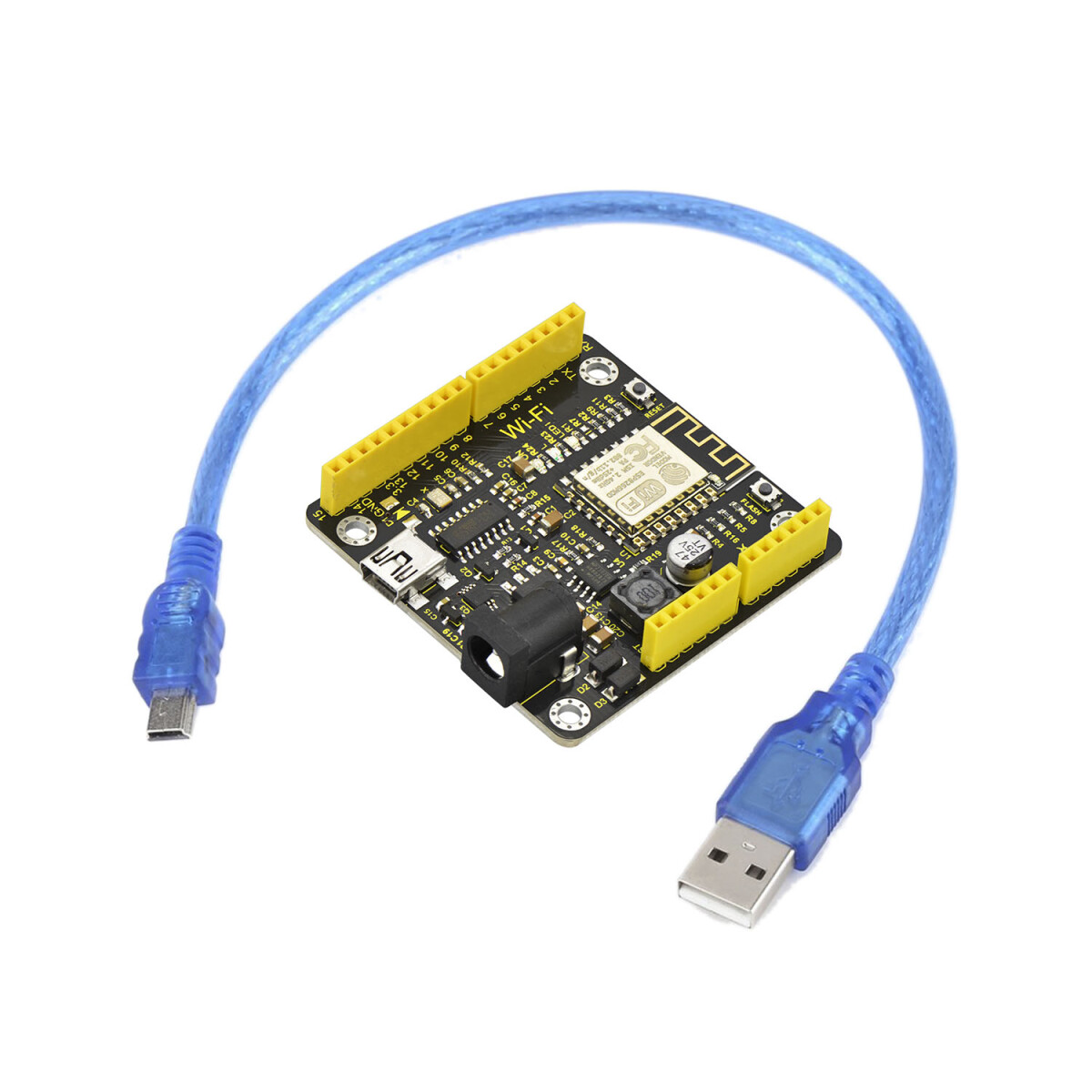

Pladen kan forsynes med strøm via USB-porten eller med et eksternt netværk (DC 7-12V) eller via stikkontakterne Vin/GND (DC 7-12V).

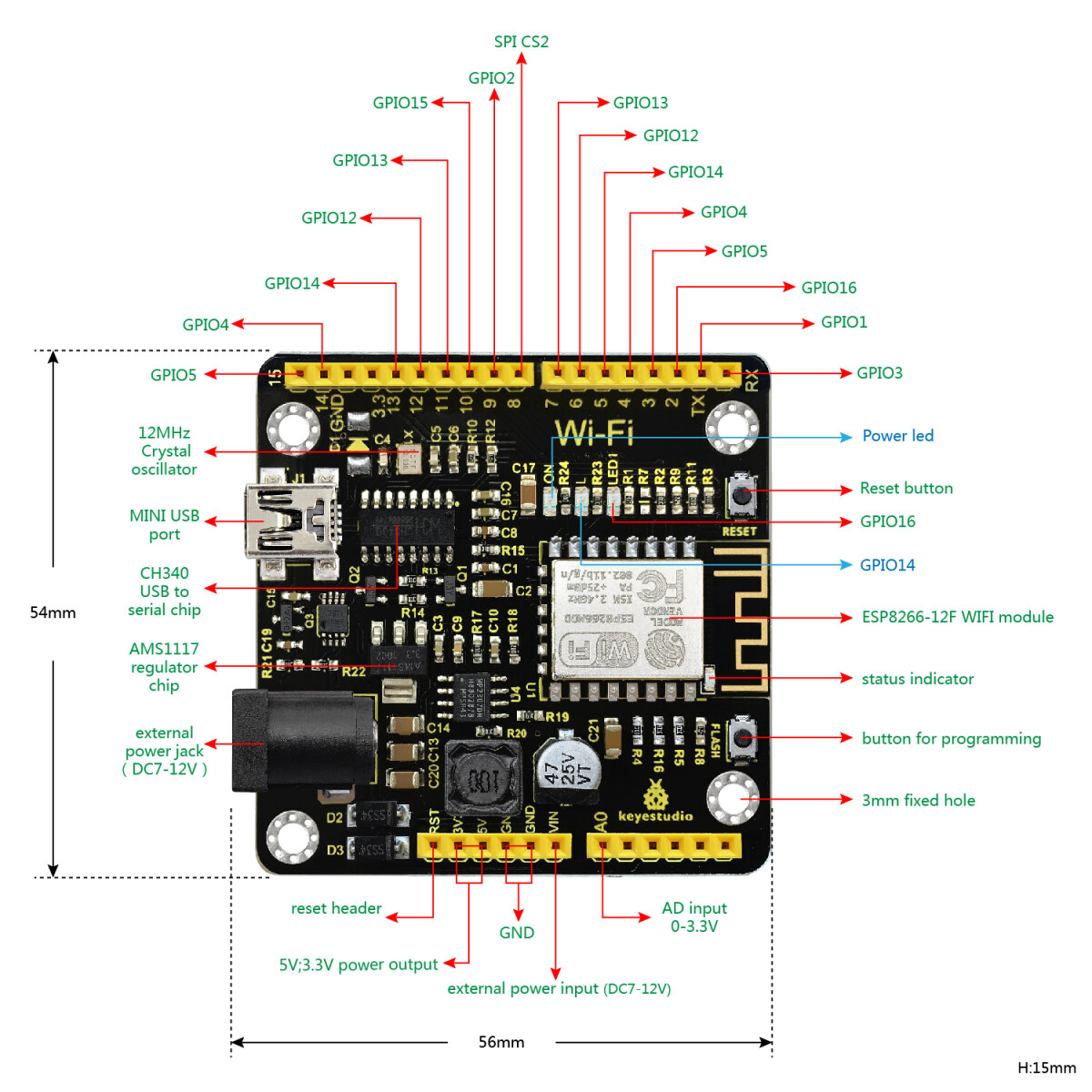

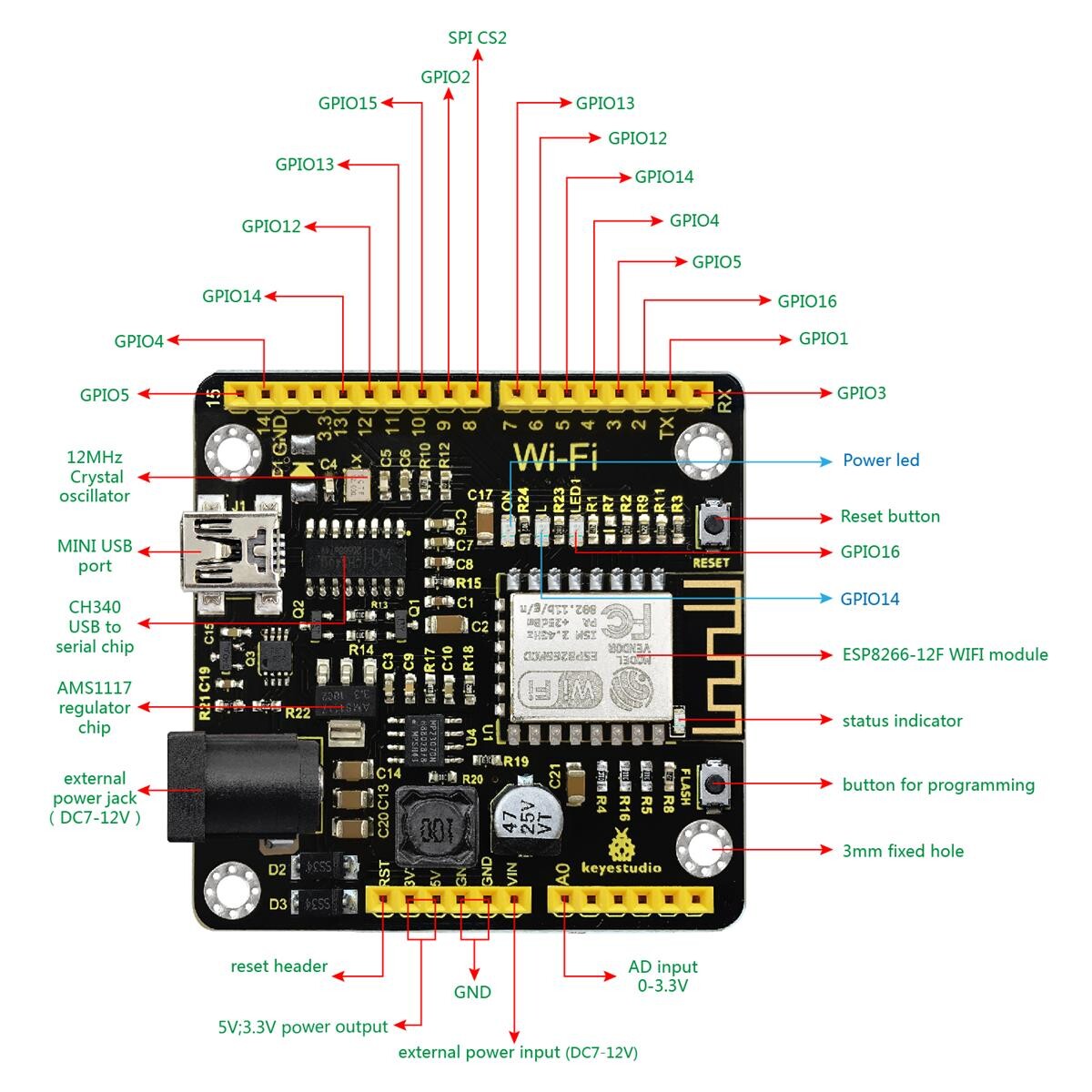

Tekniske detaljer:

• Mikrocontroller: ESP8266-12F
• Driftsspænding: 3V3
• Indgangsspænding (anbefalet): DC 7-12V

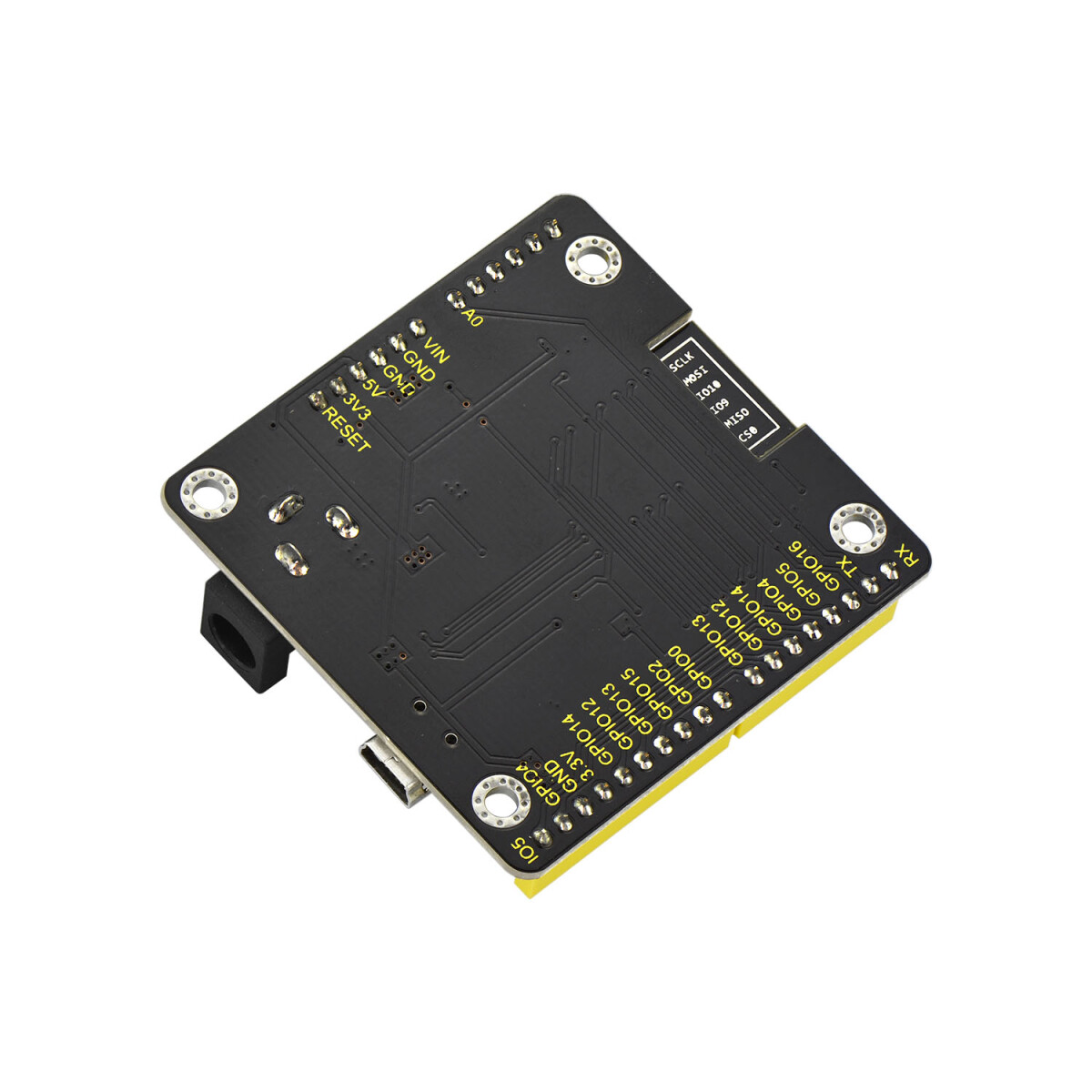

• Digitale I/O-pins: 8 (GPIO2, GPIO4, GPIO5, GPIO12, GPIO13, GPIO14, GPIO15, GPIO16)
• Analoge indgangspinde: 1 (A0)
• Maximal strøm for IO-udgang: 12 mA
• Understøtter hovedfrekvens 80 MHz og 160 MHz
• LED_BUILTIN: GPIO 14
• Kræver en ekstern strømforsyning (DC 7-12V)
• Mål: 54mm*56mm*15mm
