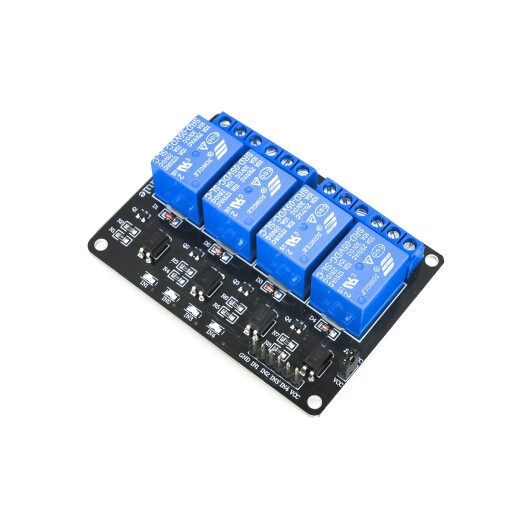

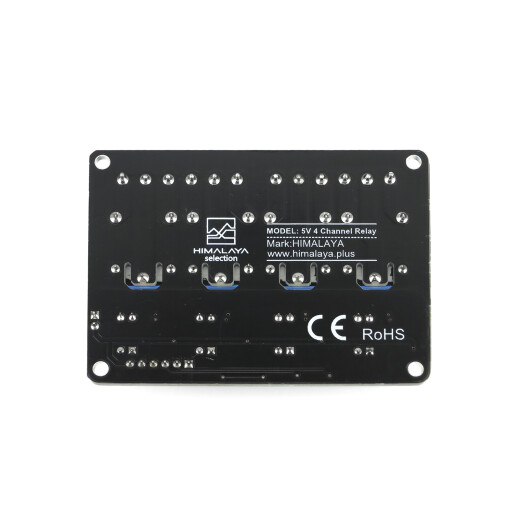

HIMALAYA 5V/220V 4-kanals optokoblere relæskjold til Arduino

Relæerne er lavet af Songle kvalitetsrelæer og har 4 indgange og udgange, hver med statusvisning, med diodebeskyttelse til relæspolen, udgangskontaktkapacitet 10A 250VAC, 10A 30VDC, nem at bruge til husholdningsapparater eller industriel kontrol.

Det modulære design gør det nemt at forbinde til Arduino udvidelseskort. Kanalen er aktiv høj, det vil sige, højniveaurelæer er aktiveret, hvert relæ har til- og frakoblingskontakter. Kanalen er isoleret med optokobler, udgangstilstanden for højniveaurelæerne indikeres af en lysdiode, relæ og TTL kan vælges via en jumper for fælles jord eller ej, sikker og pålidelig, praktisk i brug.

Med dette relæmodul kan du nemt skifte store belastninger med en mikrocontroller. Velegnet til Arduino, PIC, ARM osv.

Specifikator:

• Spænding (VCC): 5V
• Strømforbrug kontrolindgang ca. 4 mA
• Strømforbrugsspole ca. 70 mA
• Spolemodstand ca. 70 ohm
• Højstrømsrelæ: AC250V 10A; DC30V 10A
• Standard interface til Arduino, AVR, PIC, ARM, DSP,8051, ARM, TTL logik
• LED'er viser status for relæerne
• Størrelse (LxBxH)(mm):77x54x18
• Interface: GND
• Optokobler: Med

Indhold:

1 x 5v 4 kanals relæmodul
