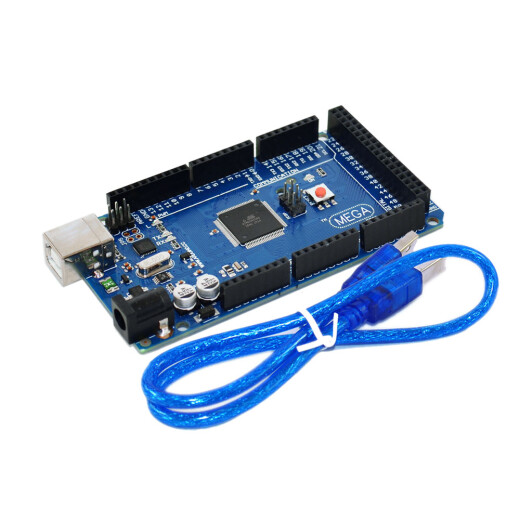

Atmega16U2 Board kompatibel med Arduino Mega 2560

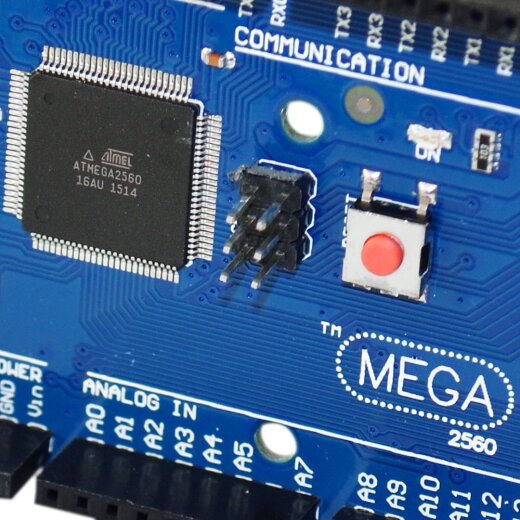

Mega 2560 er et mikrocontrollerkort baseret på ATmega2560 . Den har 54 digitale input/output-ben (hvoraf 15 bruges som PWM-udgange), 16 analoge indgange, 4 UART'er, en 16MHz krystaloscillator, en USB-port, en strømforsyning, en ICSP-header og en reset-knap. Den indeholder alt hvad du behøver for at understøtte mikrocontrolleren; Du skal blot slutte den til en computer med et USB-kabel eller tænde den med en AC-DC-adapter eller batteri for at komme i gang. Mega er kompatibel med de fleste skjolde designet til Duemilanove eller Diecimila.
Mega2560 adskiller sig fra alle tidligere diske ved, at den ikke bruger FTDI USB-til-seriel driver-chippen. I stedet tilbyder den ATmega16U2 programmeret som en USB-seriel konverter.

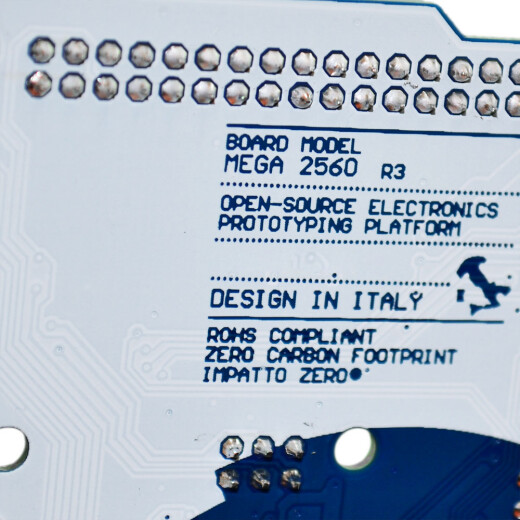

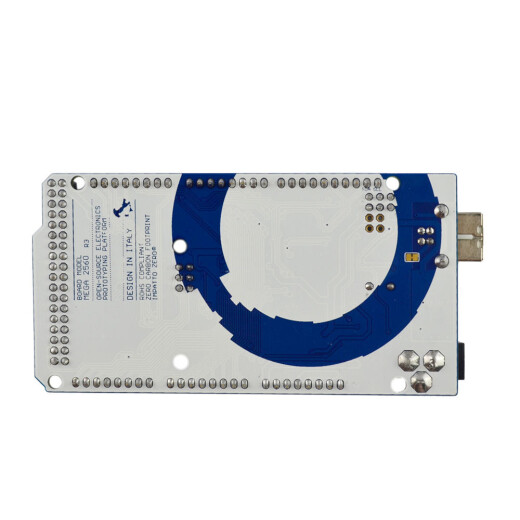

Versionshistorik : Fra 1. juni 2024 ændrede dette produkts PCB sig fra sort til blå/hvid . Alle funktioner forbliver uændrede.

Overordnet

• ATmega2560 mikrocontroller
• Driftsspænding 5V
• Indgangsspænding (anbefalet) 7-12V
• Indgangsspænding (grænseværdier) 6-20V
• Digitale I/O-ben 54 (inklusive 15 PWM-udgang)
• Analoge indgangsben 16
• DC strøm pr. I/O-ben 20 mA
• DC strøm til pin 3,3V 50 mA
• Flash-hukommelse 256 KB, hvoraf 8 KB bruges til bootloader
• SRAM 8KB
• EEPROM 4KB
• Urfrekvens 16 MHz
