Adafruit Proto Tripler PiCowbell for Pico og PicoW 5967

De Adafruit Proto Tripler PiCowBell Behandl den als eine lötfri Mini-Prototyp-platte for at forenkle programmering og sensor- eller display-konnektivitet til dit Raspberry Pi Pico-kort. Reset-knap? Ja! STEMMA QT/Qwiic-tilslutning for hurtig I2C? Det er sandt. Batteri med opladningsfunktion og tænd/sluk-kontakt? Positivt. Integreret NeoPixel? Selvfølgelig! EYE SPI-tilslutning? Virkelig! Alt er plug-and-play, så der kræves ikke lodning ved brug sammen med en Pico H eller Pico WH. Bare rolig!

Unterstützung für LiPoly-Akkuladung

Der Tripler tilbyder desuden kredsløb til understøttelse af Lipoly/LiIon, så du også kan bruge dit Pico-projekt på farten. Brug et hvilket som helst 3,7V-/4,2V enkelt lithiumbatteri med en JST-2-PH stik i den korrekte polaritet. Batteriet oplades automatisk, når Pico er tilsluttet USB-porten, og skifter problemfrit til batteridrift, når USB-strømmen fjernes.

Som standard er ladehastigheden 500 mA til brug med batterier på mere end 500 mAh. Du kan afbryde en bro for at reducere ladehastigheden til 250 mA, når du bruger et 250-mAh- til 500-mAh-batteri. For at undgå at skulle afbryde batteriet ofte er der en skifter forbundet med Pico-Enable-pinnen, så du kan slå den 3,3V strømforsyning til Pico helt fra – det kommer tættest på at “slukke” for Pico.

Unterstützung für Alkalie-/NiMH-Batterier

Du kan også afbryde en anden kredsløb for at adskille opladeren fuldstændigt fra batteriet, hvilket betyder, at du kan bruge 3xAA- eller 3xAAA-batterier til brug med alkaliske eller NiMH-batterier. I dette tilfælde har du naturligvis brug for en ekstern NiMH-oplader.

STEMMA QT + EYESPI-porte

Tilføj sensorer og displays med det samme ved hjælp af en 4-pin JST-SH-kontakt, der er kompatibel med Qwiic/STEMMA QT, så du kan bruge næsten enhver I2C-sensor eller -enhed, vi har på lager. Vi har ikke I2C-pullups på printpladen, men dit Qwiic/QT-breakout-kort eller tilbehør har dem sandsynligvis allerede. Når du bruger Philhower Arduino-kernen, er Wire-periferien allerede konfigureret til at bruge IO4 og IO5. Hvis du bruger CircuitPython eller MicroPython, skal du fortælle koden, at den skal lede efter SDA+SCL-pins efter 4+5.

For en farverig, højopløselig udgang, skal du forbinde hvert af vores EYESPI-displays med et 18-poligt FPC-kabel. Vi forbinder de fleste pins til SPI-displays med SD-kort- og touchscreen-understøttelse. Bemærk, at vi ikke har forsynet med ledninger Busy- eller Reset-pins, så E-Ink-displays anbefales ikke (de har nogle gange brug for disse pins til dvaletilstand og opvågning).

Dobbeltledede stikplader

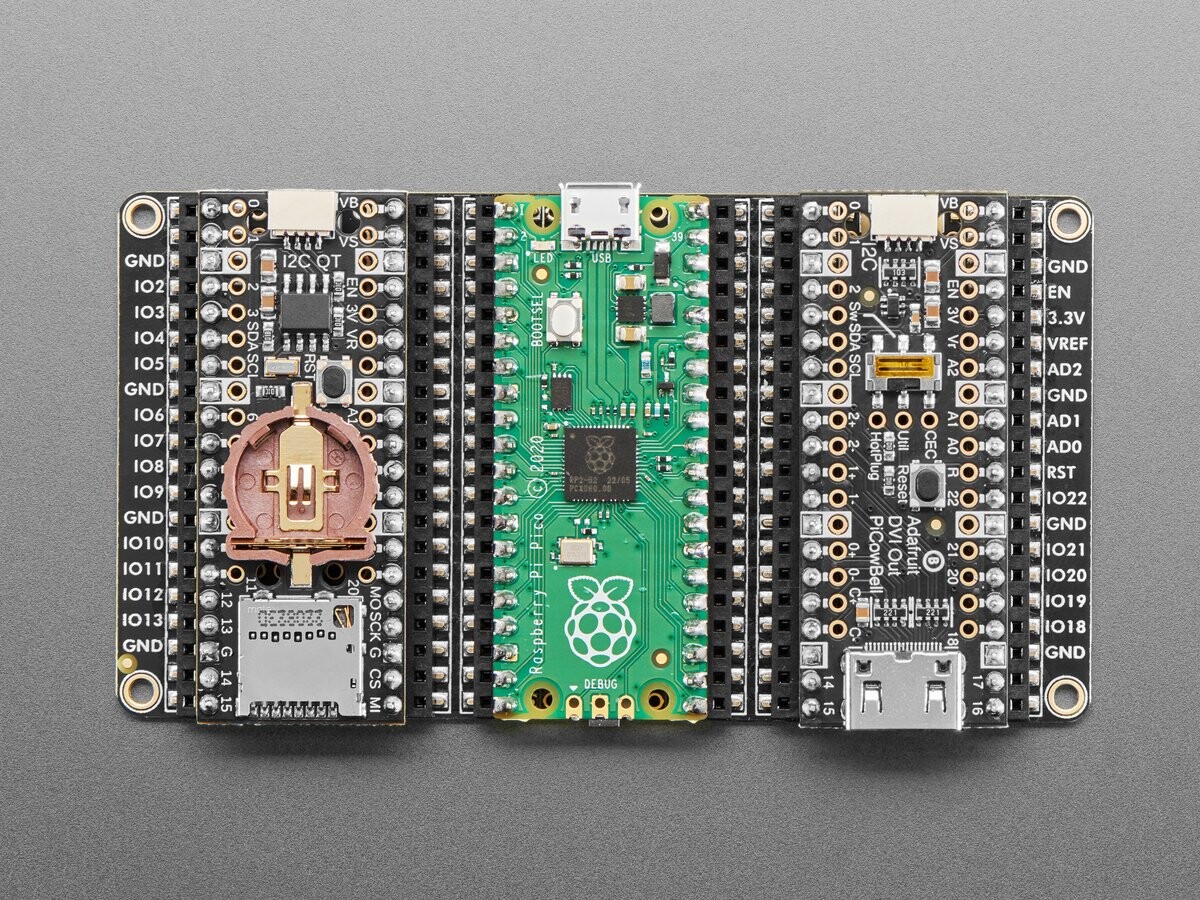

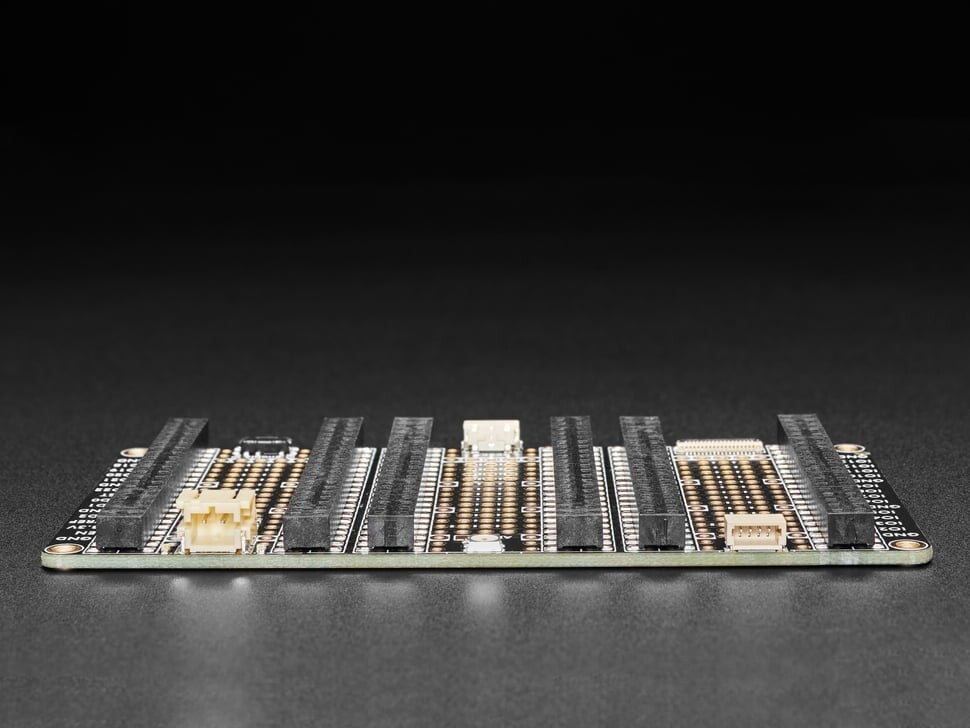

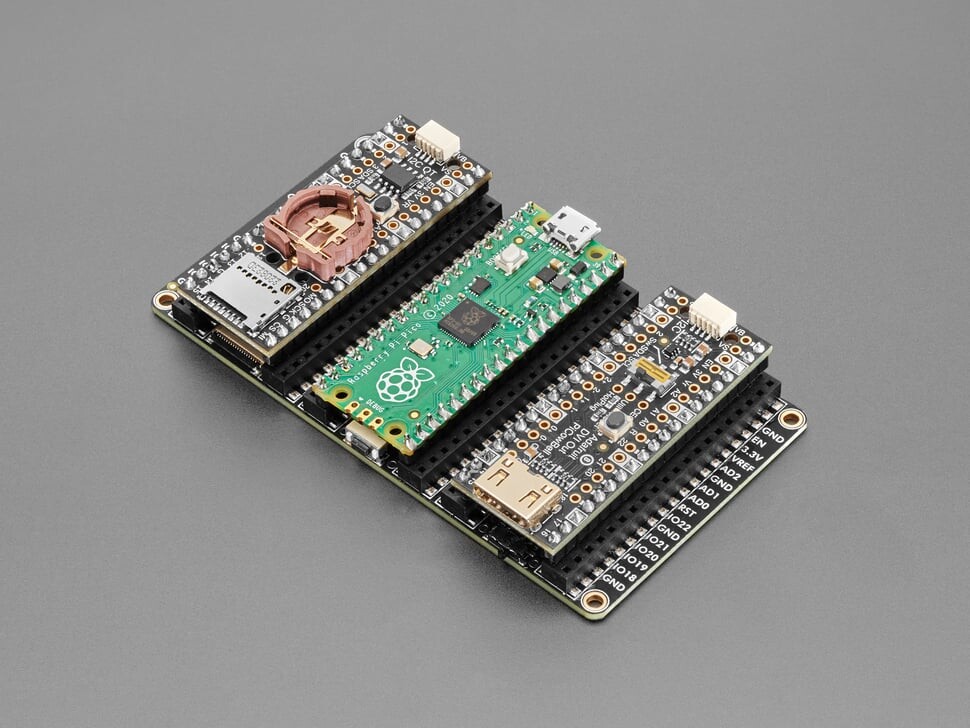

Denne printplade har allerede to rækker med stik loddet fast; Du kan direkte tilslutte dine Pico- og Bell-kort samt få adgang til et prototypingområde nedenunder og en anden række af stiftstifter. I den anden række kan du forbinde led ved blot at stikke dem i stiftholderen, enten direkte til LED’er eller knapper eller via en jumper på et breadboard. Du behøver derfor ikke at slå efter eller tælle stiknål; Hvert stik er godt mærket. Derudover findes der 4 monteringshuller til nem montering på en underplade.

De to-række stikplader, som vi bruger, er “hule”, hvilket betyder, at du i teorien kan lave en forbindelse via bagsiden, hvis det er nødvendigt. Du kan f.eks. bruge Pico-Stacking-header til at forbinde dem med et andet enhed, der forventer Pico-pins. Hvis du havde loddet stifterne på “forkerte side” af et Pico, kunne du teoretisk set også forbinde den via undersiden.

Funktioner:

• Tre 2×20 Slim-kontakter – forbind dit Pico og den ønskede “Bell” og få en ekstra række kontakter for hver pin!
• JST PH-stik til brug med LiIon/LiPoly- eller Alkaline/NiMH-batterier – sørg for, at broen “Ladning deaktiveret” er klippet fra, når der bruges Alkaline/NiMH-batterier.
• LiPoly/LiIon-Laderegulator til alle 3,7 V/4,2 V nominelle 1-cellers batterier. Standardværdien er 500 mA, som kan justeres til 250 mA ved at fjerne ladestrømstumlen på undersiden. To indikator-LED’er viser, om batteriet oplades (orange) eller er fuldt opladet (grøn).
• Skiftkontakt er forbundet til Pico-Enable-pinnen, som deaktiverer 3,3 V strømforsyningen.
• Nulstil-knap, der stikker ud i enden.
• JST SH-stik til I2C-/Stemma-QT-/Qwiic-forbindelse. Eller du kan bruge det til en simpel GPIO-tilslutning, hvis du ikke ønsker at tilslutte I2C-enheder. Tilbyder 3 V, GND, IO4 (SDA) og IO5 (SCL).
  Udover JST SH findes der en ekstra sæt af 4 breakout-huller, hvis du ønsker flere I2C-forbindelser eller vil omdirigere I2C-porten.

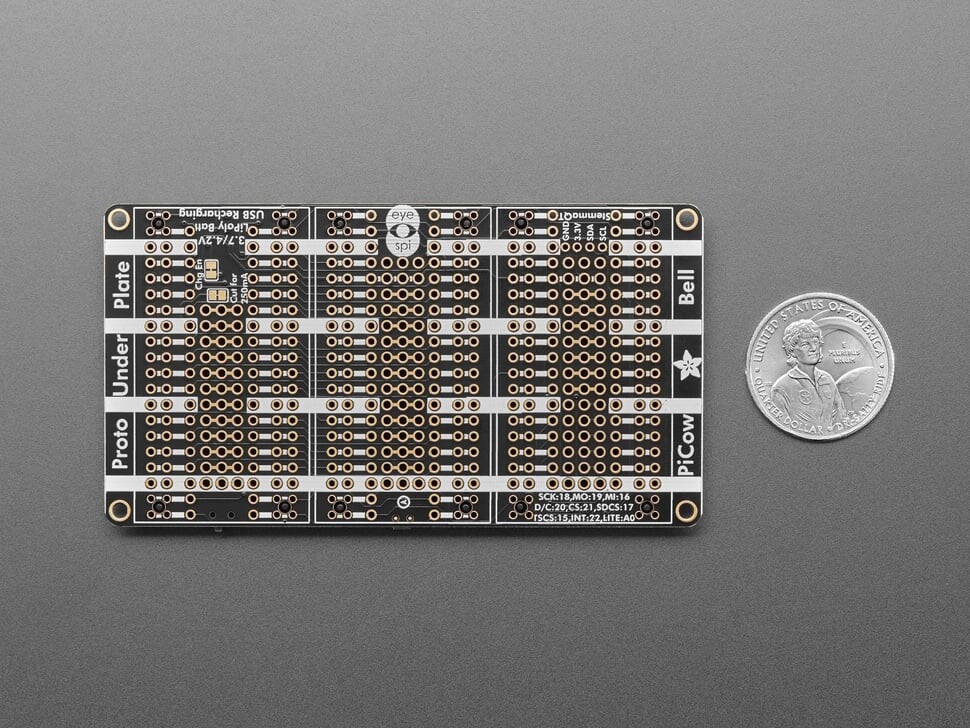

• Tre streifter, der er forbundet med huller, befinder sig i de midterste områder. Du kan klippe lederbanerne mellem hullerne, men de skal behandles som et mini-mini-fumlebræt.
• Hvert pad på Pico har desuden en dobbelt hul, der er beregnet til loddeforbindelser
• Jordpladerne er udstyret med hvide trykte rektangler, som er lette at genkende, samt med en lang jordforbindelsesstrimmel i nærheden af reset-knappen.
• En lang strobe med forbundne huller til 3,3 V strøm
• Guldbelagte pads for nem lodning

Tekniske detaljer

• Produktmål: 96,3 mm x 51,8 mm x 6,8 mm
• Produktvægt: 25,0 g

Downloads

• WikiHersteller-Wiki
