Adafruit PiCowbell DVI-udgang til Pico Fungerer med HDMI-display 5745

Adafruit PiCowbell DVI-udgang til Pico Er er tilgængelig og klar, vis billeder og grafik fra en mikrocontroller direkte på et HDMI-monitor eller -tv! Bemærk, at det ikke afspiller lyd, kun viser grafik.

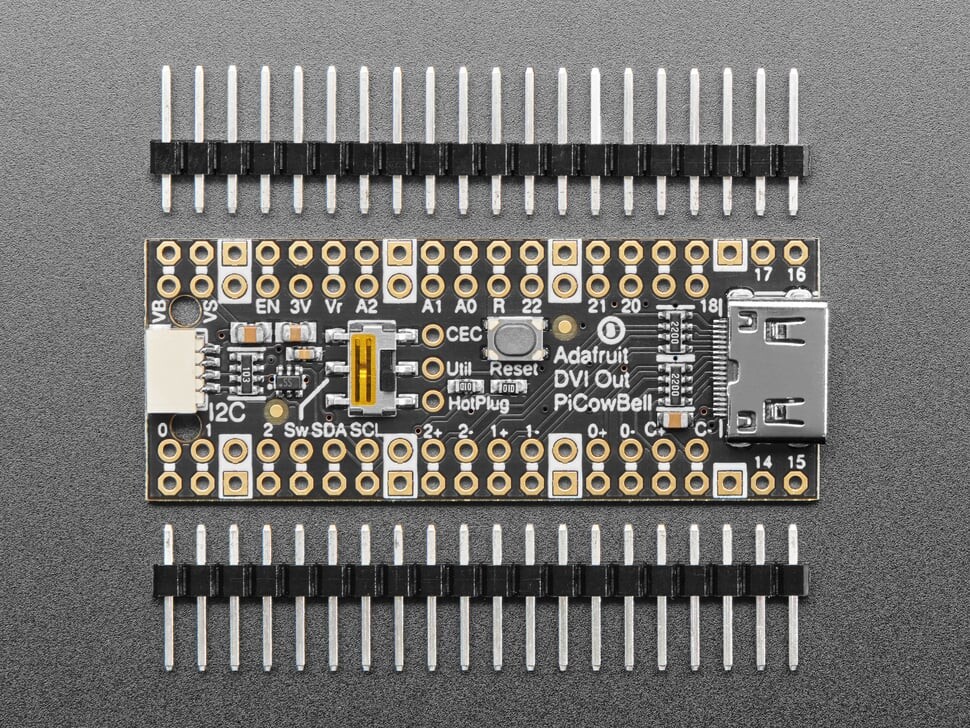

PiCowbell DVI har samme størrelse og form som en Pico, og den er beregnet til at blive sat ovenpå for at gøre dit næste videoudgangsprojekt super nemt. Mini-HDMI-stik til brug med standard-HDMI-kabler? Ja! STEMMA QT / Qwiic-stik til hurtig I2C? Faktisk. Reset-knap & ekstra kontakt til genstart af kode eller ændring af konfiguration? Selvfølgelig.

PiCowbell DVI tilbyder dig:

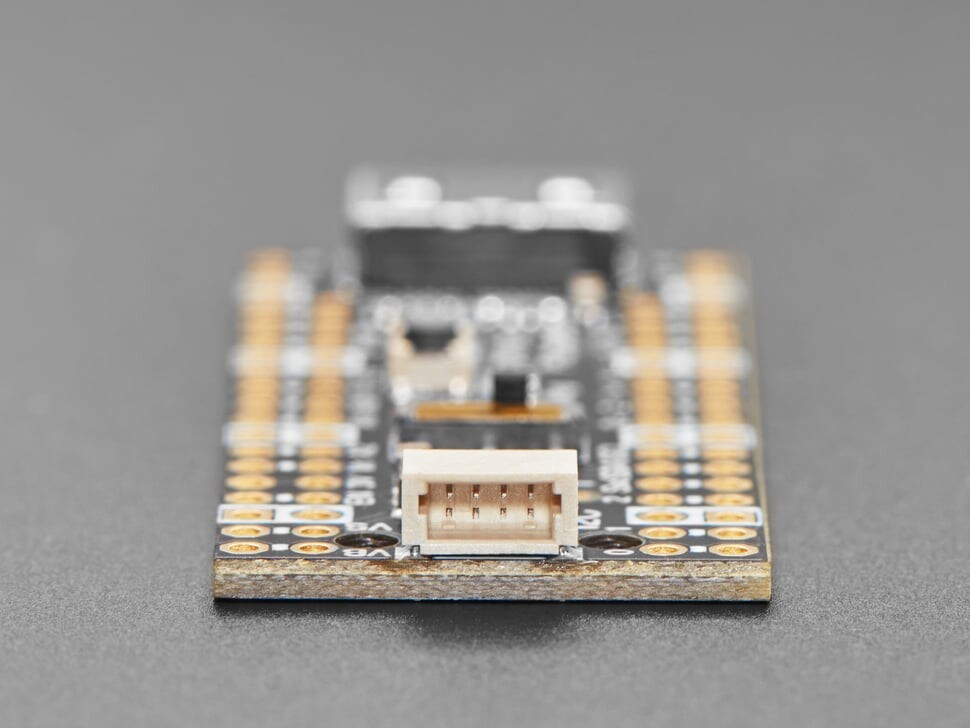

• Retangulær JST SH-stik til I2C/Stemma QT/Qwiic Forbindelse. Tilbyder 3 V, GND, IO4 (SDA) og IO5 (SCL). Er også forbundet til en HDMI-sink (monitor) med spændingsjustering, så EDID kan læses ud.

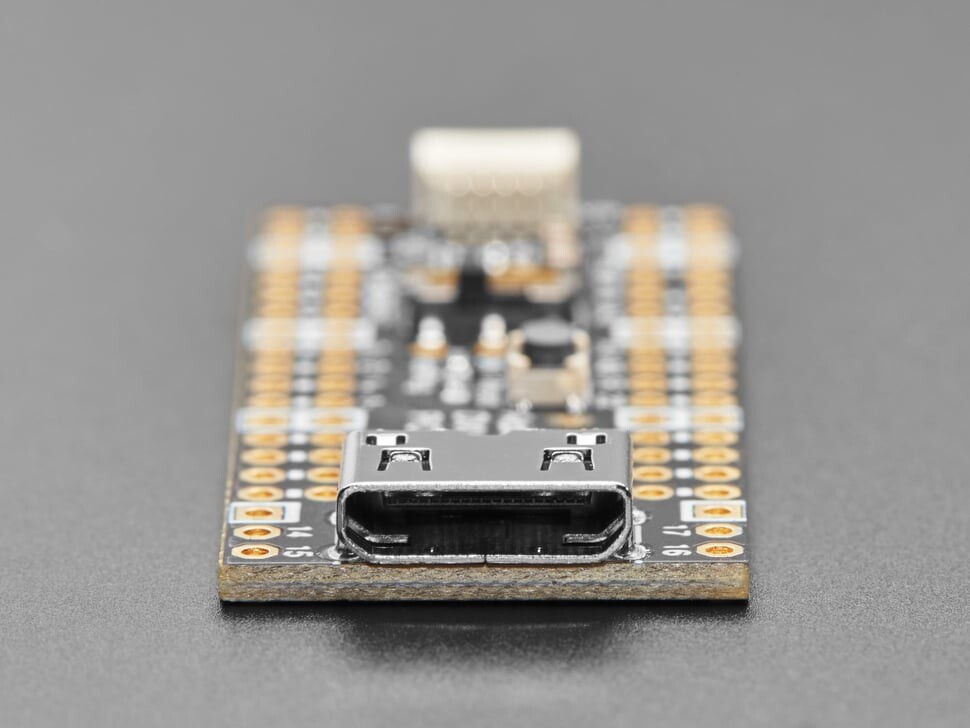

• Mini-HDMI-anslutning til DVI-udgang til et hvilket som helst HDMI-display eller -skærm.
  • GPIO6: D2+
  • GPIO7: D2-
  • GPIO8: D1+
  • GPIO9: D1-
  • GPIO10: D0+
  • GPIO11: D0-
  • GPIO12: Ur +
  • GPIO13: Timer –
• Pin-Breakout for HDMI-tilbehør: Service-, CEC- og HotPlug-stik
• Tilbageknap – Tryk på denne knap for at genstarte dit program
• Skiftkontakt – Til GPIO #3, hvad ønsker du at bruge det til?
• Mange pads på “klokken” har et dobbelt hulpad daneben til loddebro

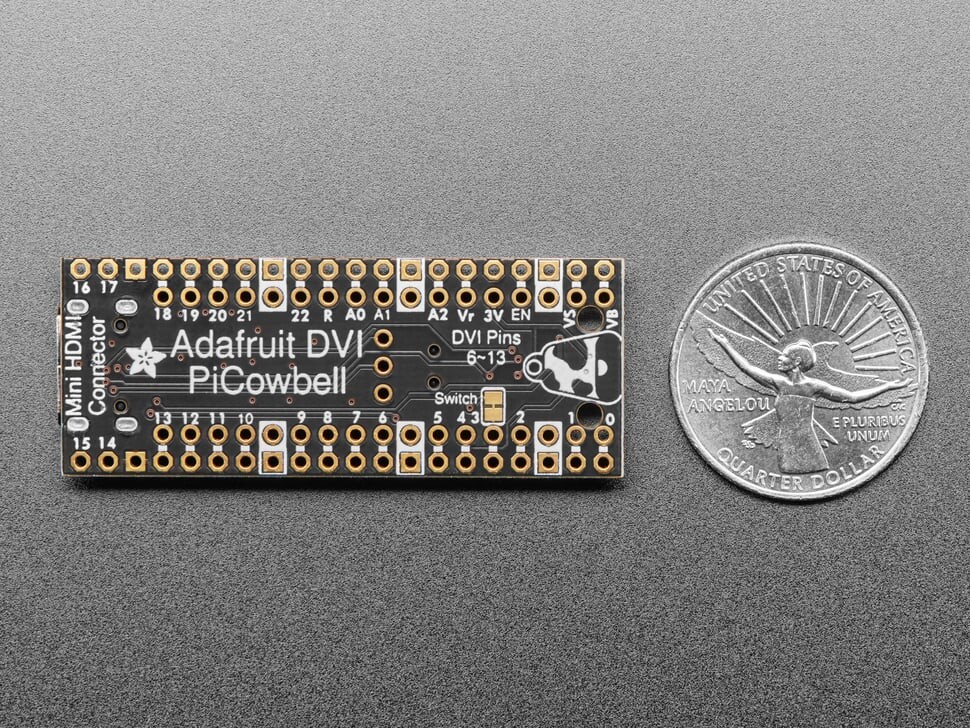

• Bodenpuder har hvide silkedrukne firkanter for nem identifikation
• Guldbelagte pads for nem lodning

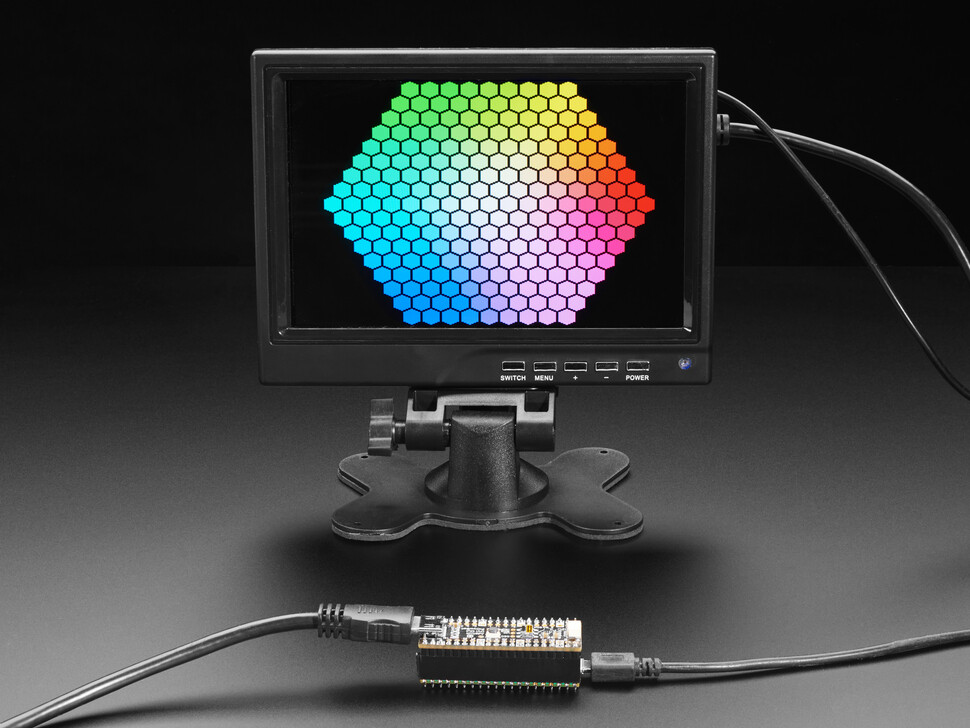

In Arduino anbefaler vi at bruge vores fork af PicoDVI til at oprette en intern framebuffer med 320 x 240 eller 400 x 240 16-bit pixel, som derefter kontinuerligt outputtes som et digitalt video med dobbelt så mange pixels (640 x 480 eller 800 x 480). Alt hvad du “tegner” i framebufferen i intern hukommelse, vises øjeblikkeligt i skarpe farver på det digitale display. Da biblioteket er en underklasse af AdafruitGFX, vil det være kendt for folk, der allerede har brugt vores TFT- eller OLED-displays.

Ab Version 8.1.0b2 unterstützt CircuitPython også DVI-udgang – men bemærk, at meget Hukommelsesforbrug, især hvis du vil bruge en PicoW med WiFi-understøttelse, vil du sandsynligvis kun kunne klare dig med et monokromt display.

Bemærk venligst, at DVI-videogenerering bruger en fuld kerne, begge PIOs og 150 K (320 x 240) eller 190 K (400 x 240) SRAM. Det er lidt presset, så vær opmærksom på de resterende ressourcebegrænsninger.

Vi har også forbundet HDMI-stifterne med I2C med SDA/SCL-stiftene på Pico (via en sikker level-shifter), så du kan læse displayets EDID-EEPROM, og vi har frigivet CEC- og Utility-stifterne. Hot-Plug-Detect-stiften er også tilgængelig. Læs denne stift for at finde ud af, hvornår et display er tilsluttet!

Hver bestilling leveres med en monteret printplade og et header. Du skal selv lodde headeren, men det er en hurtig opgave.

Tekniske detaljer

• Produktmål: 52,5 mm x 20,2 mm x 4,9 mm
• Produktvægt: 4,3 g

Downloads

• PicoDVI – GithubAnleitung
• CircuitPython 8.1.0 Beta 2Anleitung
