7,0 tommer TFT LCD-skærm med berøringsskærm 800×480 MD070SD MCU til Arduino

Bemærk venligst, at der ikke er noget kredsløbsdiagram for dette produkt. Et separat adapterkort kan være nødvendigt for korrekt brug.

Specifikator:

• med touchskærm
• Skærm: 7,0" TFT med baggrundsbelysning
• Farvespektrum: 262K
• Baggrundsbelysning: LED
• Opløsning: 800×480
• IC-driver: MD070SD
• 5V/3,3V TTL logikkompatibel
• Displayet kan bruges direkte i 5V/3,3V Arduino-systemet.

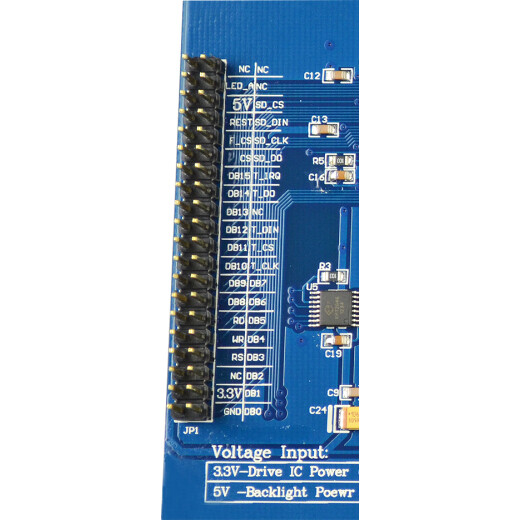

Strømforsyning

TFT (Pin: 3,3V): Spændingsforsyningsområdet for skærmen er 3-3,3V; husk ikke at bruge 5V. Dataniveauet for alle busdatastifter må ikke overstige 3,3 V.

Baggrundsbelysning (Pin: 5V), Spændingsforsyningsområdet for baggrundsbelysningen er 4,5-7V.

• Når baggrundsbelysningens strømforsyning er under 4,5 V, er baggrundsbelysningens driver-IC i intermitterende driftstilstand; I denne tilstand tænder og slukker baggrundsbelysningen, og IC'en bliver meget opvarmet eller endda brænder ud. Bemærk venligst.

Aktiver baggrundsbelysning (Pin: LED_A):

• Høj: Baggrundslys tændt
• Lav: Baggrundslys slukket
• PWM-signal: til at styre lysstyrken.

Indhold:

1 x 7,0" seriel TFT LCD-modul med berøringsskærm

Særlig bemærkning: TFT-baggrundsbelysningen har et relativt højt strømforbrug (300mA for den lyseste 5" skærm, 600ma for den lyseste 7" skærm). Når du bruger en USB-strømadapter, modtager nogle computerbundkort muligvis ikke strøm. Det er også muligt, at modulet ikke virker på grund af USB-kablets dårlige kvalitet, hvilket forårsager en stor spændingsdeling. Sørg altid for, at din strømforsyning er stabil nok.
