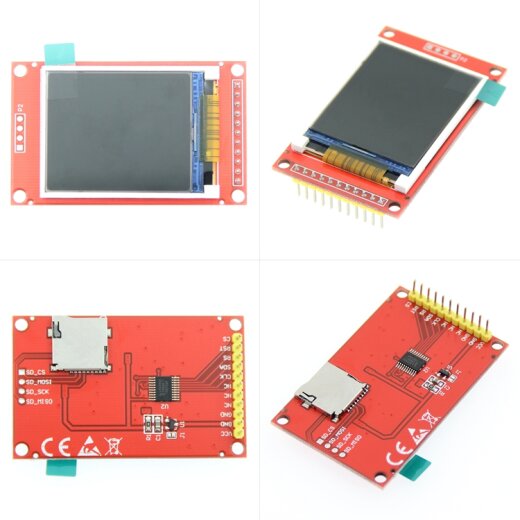

1,8 tommer TFT LCD Display Modul 11Pin (ST7735S) 128×160 SPI til Arduino med SD-kortplads

Produkt beskrivelse

• 1,8 tommer farveskærm, understøtter 65K farveskærm, viser rige farver
• 128×160 opløsning, klar skærm
• Når du bruger den serielle SPI-bus, kræves der kun nogle få IO'er for at tænde displayet
• Med SD-kortplads til praktisk funktionel udvidelse
• Lever underliggende biblioteker og rige eksempelprogrammer til Arduino, C51 og STM32 platforme
• Processtandarder på militært niveau, langsigtet stabilt arbejde
• Giv teknisk support til den underliggende driver

Produktparametre

• Skærmfarve: 16-BIT 65K RGB farve
• SKU: MAR1801
• Skærmstørrelse: 1,8 (tommer)
• Type: TFT
• Driver IC: ST7735S
• Opløsning: 128 × 160 (pixels)
• Modulgrænseflade: 4-leder SPI-grænseflade
• Baggrundsbelysning: 2 hvide LED'er
• Aktivt område: 28,03 x 35,04 (mm)
• Modul PCB størrelse: 38,30 x 62,48 (mm)
• Driftstemperatur: -20 ℃ ~ 60 ℃
• Opbevaringstemperatur: -30 ℃ ~ 70 ℃
• Driftsspænding: 5V/3,3V
• Vejledende vægt (pakken inkluderer): 18 (g)

Interface definition

1. VCC: Positiv for LCD-strømforsyning (3,3V~5V)
2. GND: LCD-strømforsyning jord
3. GND: LCD-strømforsyning jord
4. NC: Ikke defineret, reserveret
5. NC: Ikke defineret, reserveret
6. NC: Ikke defineret, reserveret
7. CLK: LCD SPI bus clock signal
8. SDA: LCD SPI bus skrive data signal
9. RS:
   • LCD-register/datavalgsignal,
   • Højt niveau: registre, lavt niveau: data
10. RST: LCD nulstillingssignal, lavt niveau nulstilling
11. CS: LCD-chipvalgssignal, aktivering på lavt niveau
